Uni-tube niet-metalen, niet-gepantserde glasvezelkabel

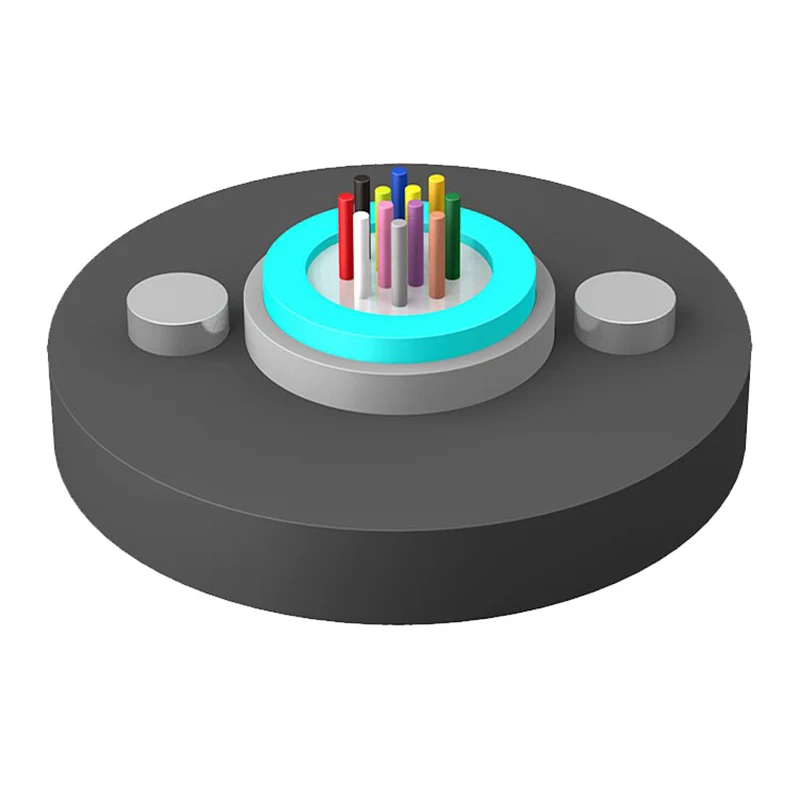

De structuur van de niet-metalen, niet-gepantserde glasvezelkabel GYFXY met één buis is om 250 μm optische vezels in een losse buis te plaatsen, gemaakt van materiaal met een hoge modulus, en de losse buis is gevuld met een waterdichte verbinding. Waterblokkerend materiaal wordt aan de losse buis toegevoegd om de waterblokkerende prestaties van de optische kabel te garanderen. Twee parallelle glasvezelversterkte kunststoffen (FRP) worden aan beide zijden geplaatst en vervolgens in een polyethyleen mantel geëxtrudeerd om een kabel te vormen.

Stuur onderzoek

Productomschrijving

De kernarchitectuur van de Uni-tube niet-metalen niet-gepantserde glasvezelkabel (GYFXY) maakt gebruik van een centraal losse buisontwerp. Binnen deze buis met hoge modulus worden optische vezels van 250 μm beschermd door een gespecialiseerde waterdichte verbinding. Om de structurele integriteit te behouden zonder het gebruik van metaal, zijn twee parallelle glasvezelversterkte kunststoffen (FRP) aan weerszijden van de buis geplaatst. Deze configuratie wordt vervolgens omhuld door een robuust polyethyleen (PE) omhulsel, dat een balans biedt tussen flexibiliteit en treksterkte.

Kernspecificaties en materiaalsamenstelling

Optische vezel: standaardvezels van 250 μm, ondergebracht in een beschermende losse buis.
Sterkteleden: dubbele parallelle FRP (niet-metaalachtig) voor weerstand tegen elektromagnetische interferentie (EMI).
Waterblokkering: Geïntegreerde waterblokkerende materialen en buisvulmiddel om het binnendringen van vocht te voorkomen.
Buitenbescherming: UV-bestendige PE-mantel geschikt voor diverse omgevingsomstandigheden.
Naleving: Volledig compatibel met YD/T 769-normen voor telecommunicatie.

Operationele voordelen voor netwerkinfrastructuur

1. Niet-metalen ontwerp voor storingsvrije transmissie

Sinds deUni-tube niet-metalen, niet-gepantserde glasvezelkabelgebruikt FRP in plaats van staal, het is volledig diëlektrisch. Dit is een cruciaal waardepunt voor technische projecten in de buurt van hoogspanningslijnen of in gebieden die gevoelig zijn voor bliksem, omdat het het risico van geïnduceerde stroom elimineert.

2. Gestroomlijnde installatie en bediening

De kleine diameter en het lagere gewicht van deOosterse vezelsGYFXY-kabels maken langere leveringslengtes mogelijk en gemakkelijker door smalle kanalen te trekken. Dit vermindert het aantal noodzakelijke splitsingen, waardoor zowel de arbeidskosten als de signaalverzwakking worden verlaagd.

3. Milieuveerkracht

De PE-mantel en hydrolysebestendige losse buismaterialen zorgen voor deUni-tube niet-metalen, niet-gepantserde glasvezelkabelblijft functioneel onder wisselende temperaturen en UV-blootstelling. De interne zalf biedt een secundaire buffer en beschermt de vezels tegen fysieke stress en vocht.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Technische parameters

Kabeltype

(Verhoogd met 2 vezels)

Vezeltelling

Kabelgewicht (ref)

(kg/km)

Treksterkte

Lange/korte termijn

(N)

Verpletter weerstand

Lange/korte termijn

(N/100mm)

Buigradius

Statisch/dynamisch

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14~24

Opslag-/bedrijfstemperatuur: -40℃-+70℃

Optische kenmerken

Vezeltype	Demping (+20℃)				Bandbreedte		Numeriek diafragma	Kabelafsnijgolflengte λcc
Vezeltype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeriek diafragma	Kabelafsnijgolflengte λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 n.v.t	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 n.v.t	---

Opmerking:

A. Achtervoegsel Xn geeft het vezeltype aan

B. De kleurschikkingen van vezels en buizen worden gespecificeerd in de kleuridentificatietabel

C. Om de kabelhaspel in goede staat te houden, mag de kabel niet langer dan 6 maanden buiten worden bewaard

Toepassing: antenne

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Inkoop- en applicatiecontext

Voor groothandelskopers en projectmanagers is deUni-tube niet-metalen, niet-gepantserde glasvezelkabelvertegenwoordigt een kosteneffectieve oplossing voor lokale netwerken (LAN), snelwegbewakingssystemen en communicatie per spoor.Oosterse vezelsbiedt een complete toeleveringsketen – van de binnen- en buitenkabelfabrieken tot ODN-componenten – waardoor wordt gegarandeerd dat de kabel naadloos integreert met bestaande netwerkapparatuur.

Algemene inkoopvragen (FAQ)

Wat is het belangrijkste voordeel van de GYFXY-structuur?

De GYFXY-structuur is speciaal ontworpen voor omgevingen waar lichtgewicht en niet-geleidende materialen vereist zijn. Het vereenvoudigt de installatie in de lucht of in kanalen en biedt voldoende treksterkte door de parallelle FRP.

Hoe garandeert Orientalfiber kwaliteit bij grootschalige bestellingen?

Als groepsbedrijf met een jaarlijkse productie van 20 miljoen USD implementeren we de ISO9001- en ISO45001-normen in alle vier onze gespecialiseerde fabrieken. Elke batch Uni-tube niet-metalen, niet-gepantserde glasvezelkabel wordt getest op treksterkte, pletweerstand en waterpenetratie.
