Gestrande, niet-metalen, niet-metalen, niet-gepantserde glasvezelkabel met losse buis

De structuur van de gestrande niet-metalen niet-gepantserde glasvezelkabel met losse buis is om 250 μm optische vezels in een losse buis te plaatsen, gemaakt van materiaal met een hoge modulus, en de losse buis is gevuld met een waterdichte verbinding. Het midden van de kabelkern is een FRP en de losse buis (en het vultouw) zijn rond de FRP gedraaid om een compacte en ronde kabelkern te vormen. De gaten in de kabelkern worden opgevuld met waterblokkerende vulstoffen. Een laag polyethyleen omhulsel wordt buiten de kabelkern geperst om een kabel te vormen.

Stuur onderzoek

Productomschrijving

DeGestrande, niet-metalen, niet-metalen, niet-gepantserde glasvezelkabel met losse buisbestaat uit optische vezels van 250 μm die in losse buizen zijn geplaatst, gemaakt van materiaal met een hoge modulus, gevuld met een waterdichte verbinding. De kabelkern is gecentreerd op een niet-metalen FRP-versterkingselement, waarrond de losse buizen en vulstoffen spiraalvormig zijn gewikkeld om een compacte, ronde kern te vormen. Waterblokkerende vulstoffen vullen eventuele gaten op en een buitenste polyethyleen omhulsel beschermt de kabelstructuur.

Belangrijkste kenmerken

Sterke mechanische en temperatuurprestaties
Los buismateriaal met hoge hydrolysebestendigheid en treksterkte
Speciale buisvulmassa voor kritische vezelbescherming
Verbrijzelingsweerstand gecombineerd met flexibel ontwerp voor installatie
Uitgebreide waterdichte maatregelen: FRP-middenelement, buisvulmiddelen, 100% kernvulling
Naleving van normen: YD/T 901 en IEC 60794-1

Technische specificaties

Aantal optische vezels: meerdere configuraties beschikbaar (bijvoorbeeld 6-144 vezels)
Vezeltype: Single-mode of multimode 250μm
Materiaal losse buis: polymeer met hoge modulus
Vulmiddel: waterblokkerende gel
Sterktelid: niet-metalen FRP-staaf
Buitenmantel: polyethyleen (PE)
Bedrijfstemperatuur: -40°C tot +70°C
Minimale buigradius: 20× kabeldiameter (onder belasting)

Toepassingen

Deze kabels worden veel gebruikt in:

Telecommunicatie-exploitanten voor backbone- en toegangsnetwerken
Transmissiesystemen voor radio- en televisiesignalen
Gegevensoverdracht via een lokaal netwerk (LAN).
Industriële front-endverbindingen in stroom-, spoor- en snelwegprojecten
Andere grootschalige engineering- en infrastructuurprojecten

Voordelen

Het duurzame, niet-metalen ontwerp vermindert het risico op corrosie en maakt de kabel lichter
De compacte gestrande structuur verbetert de treksterkte en flexibiliteit
Waterblokkerende materialen zorgen voor een hoge betrouwbaarheid in vochtige of natte omgevingen
Compatibiliteit met verschillende installatiemethoden, waaronder kanalen en luchtinzet
Bewezen prestaties bij binnenlandse en internationale projecten, ondersteund door de productie-ervaring van Orientalfiber

Veelgestelde vragen

Vraag: Kan deze kabel worden gebruikt bij installaties buitenshuis?: A: Ja, de PE-mantel en waterblokkerende verbindingen maken het geschikt voor directe ingraving en plaatsing van kanalen buitenshuis.
Vraag: Hoeveel vezels kunnen worden geconfigureerd?: A: De kabel kan worden aangepast van 6 tot 144 vezels, afhankelijk van de projectvereisten.
Vraag: Bevat de kabel metalen onderdelen?: A: Nee, het sterkte-element is van niet-metalen FRP, waardoor gewichts- en corrosieproblemen worden geminimaliseerd.
Vraag: Is het compatibel met standaard optische apparatuur?: A: Ja, de 250 μm-vezel en het standaard losse buisontwerp zorgen voor compatibiliteit met conventionele las- en beëindigingsmethoden.

Normen

GYFTY-kabel voldoet aan standaard YD/T 901 en IEC 60794-1

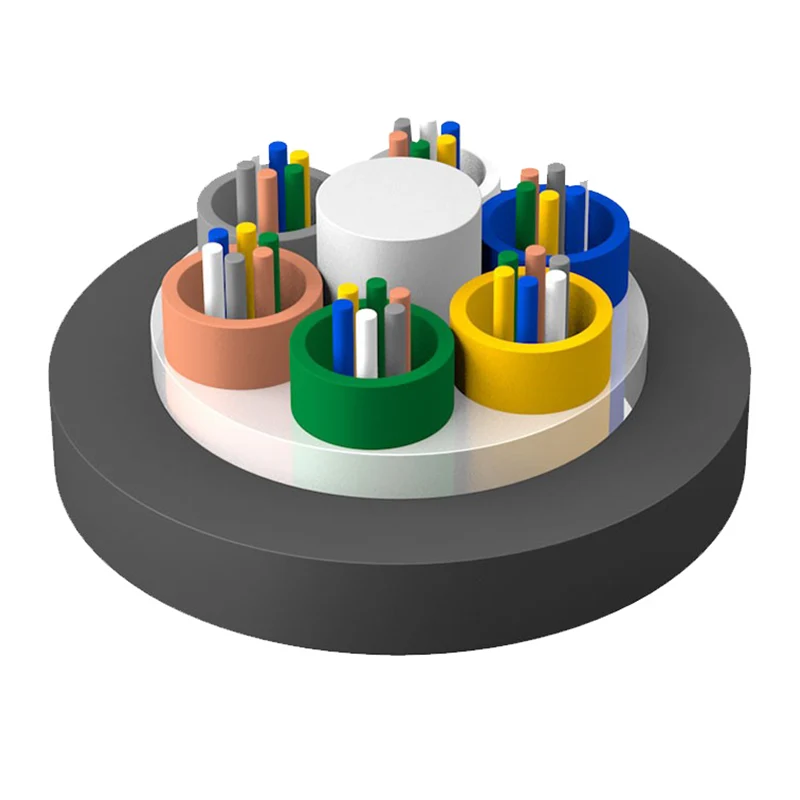

Structuurtekening

1. Vezel

2. Buisvulmiddel

3. Losse buis

4. Kabelvulmiddel

5.FRP-sterktelid

6.PE schede

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Technische parameters

Kabeltype (Verhoogd met 2 vezels)	Vezeltelling	Buizen	Vulstoffen	Kabelgewicht (ref) (kg/km)	Treksterkte Lange/korte termijn (N)	Verpletter weerstand Lange/korte termijn (N/100mm)	Buigradius Statisch/dynamisch (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14 ~ 18Xn	14~18	3	3	86
GYFTY-20 ~ 24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32 ~ 36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62 ~ 72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14 ~ 18Xn	14~18	3	4	98
GYFTY-20 ~ 24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32 ~ 36Xn	32~36	6	1	98
GYFTY-38 ~ 42Xn	38 ~ 42	7	0	98
GYFTY-44 ~ 48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62 ~ 72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14 ~ 18Xn	14~18	3	5	119
GYFTY-20 ~ 24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32 ~ 36Xn	32~36	6	2	119
GYFTY-38 ~ 42Xn	38 ~ 42	7	1	119
GYFTY-44 ~ 48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62 ~ 72Xn	62~72	6	2	125
GYFTY-74 ~ 84Xn	74~84	7	1	125
GYFTY-86 ~ 96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122 ~ 132Xn	122~132	11	1	179
GYFTY-134 ~ 144Xn	134~144	12	0	179

Opslag-/bedrijfstemperatuur: -40℃-+70℃

Optische kenmerken

Vezeltype	Demping (+20℃)				Bandbreedte		Numeriek diafragma	Kabelafsnijgolflengte λcc
Vezeltype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeriek diafragma	Kabelafsnijgolflengte λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 n.v.t	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 n.v.t	---
