Gestrande losse buis, niet-metalen sterkte, gepantserde glasvezelkabel

De gestrande, niet-metalen, gepantserde glasvezelkabel met losse buizen, geleverd door Orientalfiber, is een optische kabel voor buitengebruik met een meerlaagse beschermende structuur. Het kernontwerp omvat het huisvesten van optische vezels van 250 μm in losse buizen gemaakt van materiaal met een hoge modulus, waarbij de buizen gevuld zijn met een waterblokkerende verbinding om het binnendringen van vocht te voorkomen.

Belangrijkste kenmerken en kernvoordelen

• Elektromagnetische interferentie (EMI) Immuniteit: Door gebruik te maken van een niet-metalen FRP-sterktelid, is de gestrande niet-metalen gepantserde glasvezelkabel met losse buis immuun voor blikseminslagen en elektrische interferentie, waardoor deze geschikt is voor omgevingen met hoge spanning.
• Dubbellaagse pantserbescherming: De combinatie van APL en PSP biedt superieure weerstand tegen verbrijzeling en bescherming op hoog niveau tegen aanvallen van knaagdieren en mechanische impact tijdens de installatie.
• Hydrolysebestendig ontwerp: het zeer sterke losse buismateriaal is speciaal ontwikkeld om hydrolyse te weerstaan, waardoor de levensduur van de vezels in vochtige klimaten wordt gegarandeerd.
• Uitgebreide waterblokkering: een meerlaags systeem inclusief buisvulmiddel, 100% kabelkernvulling en waterblokkerende materialen zorgt ervoor dat de kabel waterdicht blijft onder hydrostatische druk.

Technische specificaties

• Vezeltelling: aanpasbare configuraties van 2 tot 144 cores.
• Sterktelid: Centraal vezelversterkte kunststof (FRP) met optionele PE-coating voor specifieke diameters.
• Armorslagen: in de lengterichting gewikkeld APL (aluminium polyethyleen laminaat) en PSP (met plastic gecoate stalen tape).
• Standaardnaleving: Voldoet volledig aan de internationale normen YD/T 901 en IEC 60794-1.
• Omgevingsbereik: Stabiele werking binnen een temperatuurgradiënt van -40°C tot +70°C.
• Materiaal van de mantel: UV-bestendig polyethyleen (PE) voor een langere levensduur buitenshuis.

Diverse toepassingsgebieden

DeGestrande losse buis, niet-metalen sterkte, gepantserde glasvezelkabelwordt ingezet in verschillende kritische sectoren:

1. Telecommunicatiebedrijven: Betrouwbare backbone- en toegangsnetwerkbekabeling voor spraak- en datadiensten.
2. Stroom- en elektriciteitsnetwerken: Veilige datatransmissie in de nabijheid van hoogspanningslijnen waar metalen onderdelen beperkt zijn.
3. Radio en televisie: stabiele signaaldistributie voor communicatie- en informatietransmissiesystemen.
4. Transportinfrastructuur: realtime gegevensbewaking en communicatie voor spoorvervoer, snelwegen en slimme verkeerssystemen.

Normen

De GYFTA53-kabel voldoet aan de standaard YD/T 901 en aan IEC 60794-1.

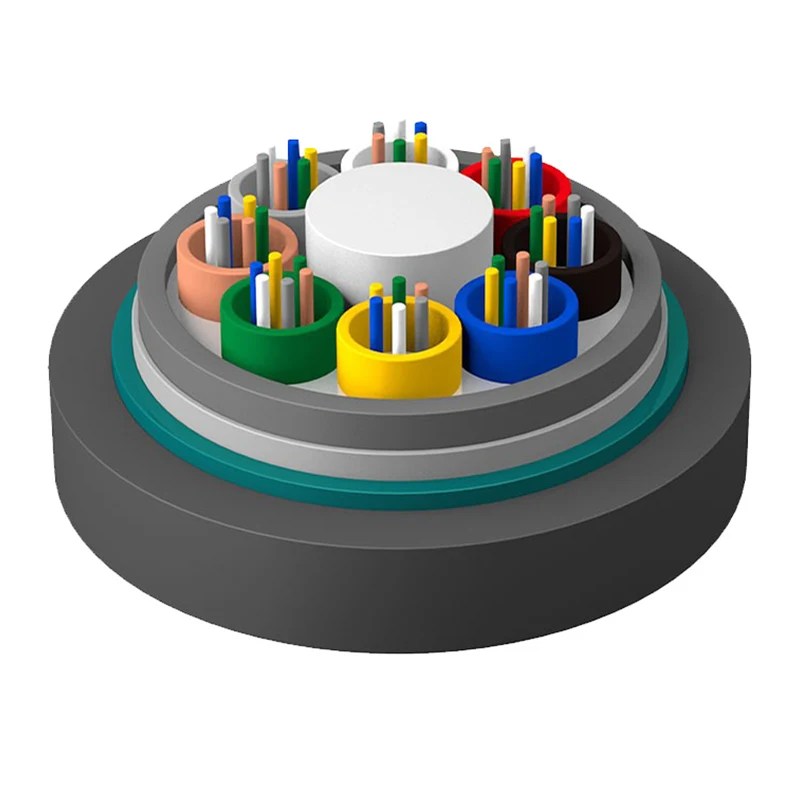

Structuurtekening

1. Vezel

2. Buisvulmiddel

3. Losse buis

4. Bekabelingsvulmiddel

5.APL

6.PE binnenmantel

7. Waterblokkerend materiaal

8. PSP

9.FRP-sterktelid

10.PE buitenmantel

Technische parameters

Opslag-/bedrijfstemperatuur: -40℃-+70℃

Optische kenmerken

Opmerking:

A. Achtervoegsel Xn geeft het vezeltype aan

B. De kleurschikkingen van vezels en buizen worden gespecificeerd in de kleuridentificatietabel

C. Om de kabelhaspel in goede staat te houden, mag de kabel niet langer dan 6 maanden buiten worden bewaard

Toepassing: kanaal/antenne/direct begraven

Veelgestelde vragen (FAQ)

Vraag: Wat maakt de eigenschap "Niet-metaalachtig" belangrijk voor deze gepantserde kabel?

A: Ook al heeft de kabel een metalen pantser (APL/PSP), het niet-metalen centrale versterkingselement van FRP voorkomt dat de kabel fungeert als een continue geleider voor blikseminslag of hoogspanningsinductie, waardoor de veiligheid in elektrische corridors aanzienlijk wordt vergroot.

Vraag: Is de gestrande, niet-metalen, gepantserde glasvezelkabel met losse buis geschikt voor directe begrafenis?

EEN: Ja. De dubbel gepantserde structuur (aluminium- en staalbanden) biedt de nodige treksterkte en drukweerstand die nodig is voor directe begraving in de meeste grondsoorten.

Vraag: Hoe garandeert Orientalfiber de vochtbestendigheid van de kabel in de loop van de tijd?

A: We gebruiken een 100% kernvulmiddel gecombineerd met zowel APL- als PSP-barrières. Dit redundante systeem zorgt ervoor dat zelfs als de buitenmantel beschadigd is, er geen vocht in de vezeldragende buizen kan dringen.
