Gestrande losse buis niet-gepantserde glasvezelkabel

De structuur van gestrande, niet-gepantserde glasvezelkabel met losse buis is om 250 μm optische vezels in een losse buis te plaatsen, gemaakt van materiaal met een hoge modulus, en de losse buis is gevuld met een waterdichte verbinding. Het midden van de kabelkern is een metalen verstevigingskern. Voor optische kabels met bepaalde aders moet buiten de metalen verstevigingskern een laag polyethyleen (PE) worden geëxtrudeerd. De losse buis (en het vultouw) worden rond de centrale verstevigingskern gedraaid om een compacte en ronde kabelkern te vormen, en de gaten in de kabelkern worden opgevuld met waterblokkerende vulstoffen. De met kunststof beklede aluminium riem of stalen riem wordt in de lengterichting gewikkeld en geëxtrudeerd in een polyethyleen omhulsel om een kabel te vormen.

Stuur onderzoek

Productomschrijving

De gestrande, niet-gepantserde glasvezelkabel met losse buis is een multivezelcommunicatiekabel ontworpen voor buitenomgevingen. De architectuur omvat het plaatsen van optische vezels van 250 μm in losse buizen met hoge modulus gevuld met waterdichte gel. Deze buizen zijn rond een centraal metalen sterkte-element (CSM) gespannen om de structurele integriteit te garanderen. Om het binnendringen van vocht te voorkomen, zijn de kernspleten gevuld met waterblokkerende verbindingen en beschermd door een robuuste polyethyleen (PE) omhulsel.

Kernproductiesterkte

Orientalfiber opereert als onderdeel van een omvangrijke groep met vier gespecialiseerde fabrieken. Dit maakt een verticaal geïntegreerd productieproces mogelijk:

Schaal: Vier verschillende fabrieken die zich richten op binnen- en buitenkabels, ODN-componenten en netwerkapparatuur.
Naleving: De productie houdt zich strikt aan de ISO9001-kwaliteitsmanagement- en ISO45001-normen voor gezondheid en veiligheid op het werk.
Kwaliteitscontrole: Elke meter gestrande, niet-gepantserde glasvezelkabel met losse buis ondergaat strenge tests om te voldoen aan de YD/T 901- en IEC 60794-1-normen.

Belangrijkste kenmerken van Orientalfiber-kabels

Hydrolysebestendigheid: Zeer sterke losse buizen beschermen de vezels na verloop van tijd tegen chemische afbraak.

UV-bescherming: de zwarte PE-mantel biedt een hoge weerstand tegen ultraviolette straling, waardoor de levensduur bij buiteninstallaties wordt verlengd.

Vochtbarrière: Maakt gebruik van APL (Aluminium Polyethyleen Laminaat) of PSP (Plastic Steel Player) voor een superieure vochtafdichting.

Mechanische stabiliteit: De compacte structuur en het centrale sterkte-element voorkomen dat losse buizen krimpen of verschuiven onder temperatuurschommelingen.

Goede mechanische en temperatuurprestaties

Hoge sterkte losse buis die hydrolysebestendig is

Speciale buisvulmassa zorgt voor een kritische bescherming van de vezels

De speciaal ontworpen compacte structuur voorkomt dat losse buizen krimpen

PE-mantel beschermt de kabel tegen ultraviolette straling

Om de kabel waterdicht te maken worden de volgende maatregelen genomen:

-Staaldraad gebruikt als centraal sterktelid

-Losse buisvulmassa

-100% kabelkernvulling

-APL of PSP vochtscherm

Normen

GYTA/s-kabel voldoet aan standaard YD/T 901 en IEC 60794-1.

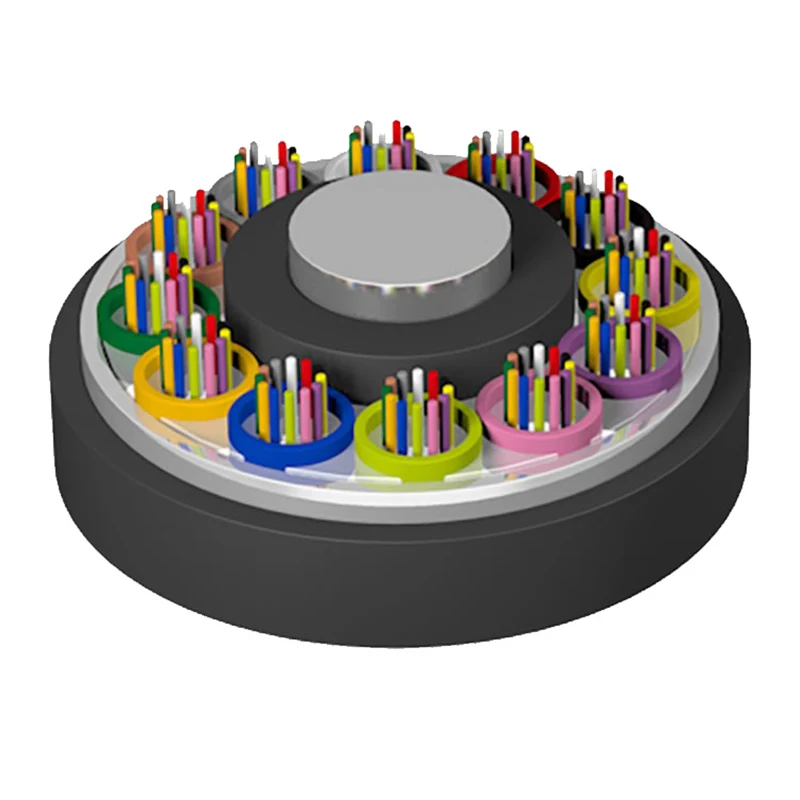

Structuurtekening

1. Vezel

2. Buisvulmiddel

3. Losse buis

4. Centraal krachtlid

5. Kabelvulmiddel

6. APL psp

7. PE-mantel

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Technische parameters

Kabeltype (Verhoogd met 2 vezels)	Vezeltelling	Buizen	Vulstoffen	Kabelgewicht (ref) (kg/km)	Treksterkte Lange/korte termijn (N)	Verpletter weerstand Lange/korte termijn (N/100mm)	Buigradius Statisch/dynamisch (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S-74~84Xn	74~84	7	1	136
GYTA/S-86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S-288Xn	288	24	0	239

Opslag-/bedrijfstemperatuur: -40℃-+70℃

Optische kenmerken

Vezeltype	Demping (+20℃)				Bandbreedte		Numeriek diafragma	Kabelafsnijgolflengte λcc
Vezeltype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeriek diafragma	Kabelafsnijgolflengte λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 n.v.t	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 n.v.t	---

Opmerking:

A. Achtervoegsel Xn geeft het vezeltype aan

B. De kleurschikkingen van vezels en buizen worden gespecificeerd in de kleuridentificatietabel

C. De gestrande, niet-gepantserde glasvezelkabel met losse buis mag niet langer dan 6 maanden in de buitenomgeving worden bewaard om de kabelhaspel in goede staat te houden

Toepassing: kanaal/antenne

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Technische specificaties

De volgende parameters schetsen de typische prestatiestatistieken voor deGestrande losse buis niet-gepantserde glasvezelkabel :

Parameter	Specificatiedetails
Vezeltype	G.652D, G.657A1/A2 of Multimode
Kerntelling	2 tot 144 kernen
Sterkte lid	Fosfaatstaaldraad (PE-coating optioneel)
Waterblokkering	100% kernvulmiddel + buisvulgel
Schedemateriaal	Hogedichtheidpolyethyleen (HDPE) / MDPE
Installatiespanning	Korte termijn: 1500N / Lange termijn: 600N
Verpletter weerstand	Korte termijn: 1000N/100mm

Diverse toepassingsgebieden

DeGestrande losse buis niet-gepantserde glasvezelkabelvan Orientalfiber wordt ingezet in diverse sectoren:

Telecommunicatie: Belangrijkste backbone-lijnen voor nationale en regionale operators.
Broadcasting: Betrouwbare signaaloverdracht voor radio- en televisienetwerken.
Industriële infrastructuur: kritieke dataverbindingen voor elektriciteitsnetwerken en bewakingssystemen voor snelwegen.
Spoorvervoer: hogesnelheidscommunicatiesystemen voor spoorwegsignalering en stationsbeheer.

Vergelijkende voordelen

In vergelijking met het standaard brancheaanbod is de OrientalfiberGestrande losse buis niet-gepantserde glasvezelkabelbiedt duidelijke voordelen:

Verfijnde productie: In tegenstelling tot kleinere producenten zorgt de vierfabrieksstructuur van onze groep ervoor dat elk onderdeel (van de ODN tot de kabel) compatibel is en getest als een complete oplossing.
Aanpassingsvermogen aan de omgeving: speciaal ontworpen om de temperatuurcycli en vochtigheid in diverse mondiale klimaten aan te kunnen.
Wereldwijd trackrecord: Onze producten worden momenteel geïntegreerd in tal van grootschalige engineeringprojecten, ondersteund door positieve feedback van internationale telecomoperatoren.

Veelgestelde vragen (FAQ)

Vraag: Is het centrale sterktelid altijd van metaal?

A: Standaardontwerpen gebruiken staaldraad voor hoge treksterkte; Voor specifieke elektromagnetische omgevingen kan echter een niet-metalen FRP-element (Fiber Reinforced Plastic) worden vervangen.

Vraag: Hoe gaat deze kabel om met het binnendringen van water?

EEN: DeGestrande losse buis niet-gepantserde glasvezelkabelmaakt gebruik van een tweelaagse verdediging: buisvulmiddel voor de vezels en een 100% kabelkernvulmiddel voor de tussenruimtes.

Vraag: Welke normen volgt Orientalfiber?

A: Alle buitenkabels voldoen aanIEC 60794-1EnYD/T 901standaarden, waardoor compatibiliteit met wereldwijde netwerkhardware wordt gegarandeerd.
