Gestrande losse buis gepantserde glasvezelkabel

Gestrande losse buis gepantserde glasvezelkabel (Orientalfiber) is een gepantserde optische communicatiekabel voor buiten met een gestrande losse buisstructuur. Het maakt gebruik van losse buizen met hoge modulus voor optische vezels van 250 μm, gecombineerd met metalen centrale verstevigingsonderdelen, dubbelzijdig met plastic gecoat staalbandpantser en meerlaagse waterdichte structuur, die bestand is tegen externe mechanische schade, vochterosie en temperatuurveranderingen, en veilige en stabiele transmissie van optische signalen realiseren in ondergrondse, directe begravings- en complexe terreinomgevingen.

Productiesterkte

1. Schaal productiecapaciteit : Vier gestandaardiseerde productiefabrieken zorgen voor een stabiele aanvoer van Orientalfiber Stranded Loose Tube Armoured Fiber Optic Cable, die voldoet aan de ordervereisten van kleine op maat gemaakte projecten en grootschalige wereldwijde inkoop.
2. Vakmanschap en kwaliteitscontrole : Houd u aan verfijnde productie en professionele productie, beoefen de geest van vakmanschap en controleer strikt elke productielink van het product.
3. Internationale certificering : Het bedrijf heeft de ISO9001-certificering van het kwaliteitsmanagementsysteem en de ISO45001-certificering van het managementsysteem voor gezondheid en veiligheid op het werk verkregen, en alle productieprocessen voldoen aan internationale en binnenlandse industriële normen.
4. Mondiaal bevoorradingssysteem : Orientalfiber-producten hebben een complete productie- en toeleveringsketen, die efficiënt kan reageren op de inkoop- en leveringsbehoeften van klanten in verschillende landen en regio's.

Belangrijkste kenmerken van Orientalfiber gestrande losse buis gepantserde glasvezelkabel

1. Uitstekende mechanische en temperatuuraanpassingsprestaties, stabiele werking in complexe temperatuuromgevingen
2. Loose tube-materiaal met hoge modulus met uitstekende hydrolyseweerstand en structurele sterkte
3. Speciale buisvulmassa biedt rondom bescherming voor interne optische vezels
4. Uitstekende weerstand tegen verbrijzeling en flexibele legprestaties, aangepast aan verschillende bouwscenario's
5. Meerlaags waterdicht ontwerp, blokkeert vocht volledig en garandeert een lange levensduur van het product

Technische specificaties

Fundamentele structurele parameters

• Specificatie optische vezel: 250 μm standaard optische vezel
• Materiaal losse buis: waterdicht materiaal met hoge modulus
• Centrale versterking: metalen versterkingskern (PE-buitenmantel optioneel voor meerkernige producten)
• Waterdichte structuur: waterblokkerende vuller in de kabelkern + interne waterdichte verbinding met losse buis
• Pantserlaag: dubbelzijdig geplastificeerd staalband (PSP)
• Buitenmantel: Polyethyleen (PE) mantel
• Binnenmantel: Binnenmantel van polyethyleen (PE).

Nalevingsnormen

• Binnenlandse standaard: YD/T 901
• Internationale norm: IEC 60794-1
• Kwaliteitssysteem: ISO9001, ISO45001 gecertificeerd

Mechanische en milieuprestaties

• Compressieweerstand: Voldoe aan de mechanische belastingsvereisten voor ondergrondse aanleg buitenshuis
• Buigprestaties: goede flexibiliteit, gemakkelijke constructie en plaatsing
• Temperatuurbestendigheid: Aanpassen aan veranderingen in een groot temperatuurbereik
• Waterdichte kwaliteit: meerlaagse waterdichte structuur, 100% kabelkernvulling en afdichting

Toepassingen van Orientalfiber gestrande losse buis gepantserde glasvezelkabel

Orientalfiber Stranded Loose Tube gepantserde glasvezelkabel heeft een breed scala aan toepassingsscenario's, die meerdere gebieden van optische communicatietransmissie bestrijken:

1. Telecommunicatie-industrie : Backbone-netwerktransmissie over lange afstanden van binnenlandse en buitenlandse telecomoperatoren

1. Radio & Televisie : Signaaltransmissiesysteem van radio- en televisiecommunicatienetwerk
2. Gegevensoverdracht : LAN (Local Area Network) met hoge snelheid gegevensoverdracht
3. Industriële velden : Elektrisch energiesysteem, communicatie per spoor, signaaloverdracht op de snelweg en industriële front-end-verbinding
4. Infrastructuur : Directe begrafenis buiten, ondergrondse pijpleiding, aanleg van communicatietechniek op ruw terrein

Normen

GYTA53-kabel voldoet aan standaard YD/T 901 en IEC 60794-1.

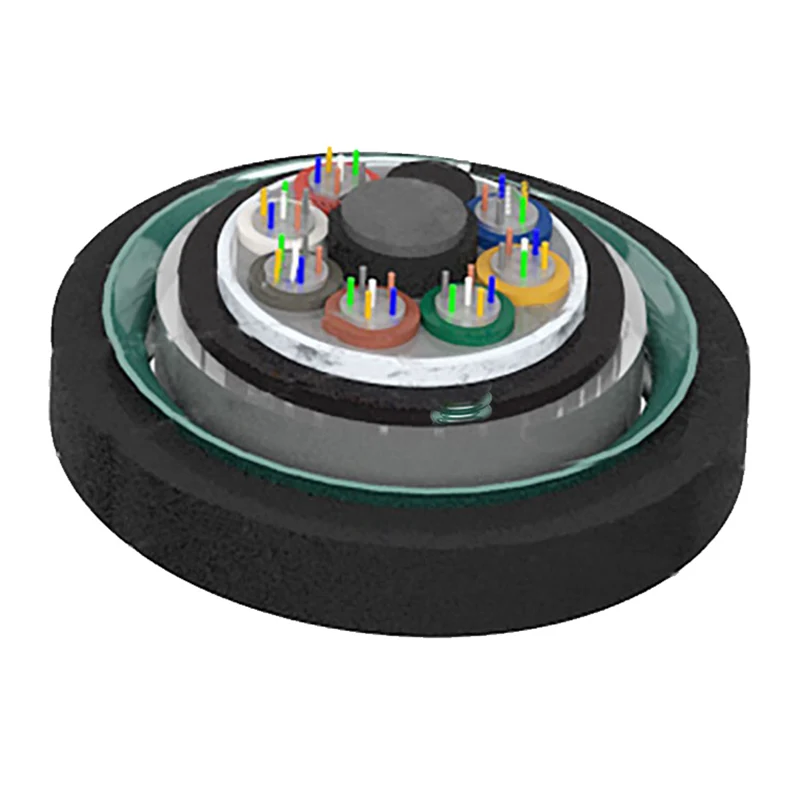

Structuurtekening

1. Vezel

2. Buisvulmiddel

3. Losse buis

4. Kabelvulmiddel

5.APL

6.PE binnenmantel

7. Waterblokkerend materiaal

8. PSP

9. Lid van centrale sterkte

10.PE buitenmantel

Technische parameters

Opslag-/bedrijfstemperatuur: -40℃-+70℃

Optische kenmerken

Opmerking:

A. Achtervoegsel Xn geeft het vezeltype aan

B. De kleurschikkingen van vezels en buizen worden gespecificeerd in de kleuridentificatietabel

C. De gestrande gepantserde glasvezelkabel met losse buis mag niet langer dan 6 maanden in de buitenomgeving worden bewaard om de kabelhaspel in goede staat te houden

Toepassing: kanaal/antenne/direct begraven
