Patchkabel versus Pigtail: wat is het verschil in glasvezelnetwerken?

Glasvezelnetwerken zijn de basis geworden van moderne communicatiesystemen en ondersteunen alles, van internetdiensten en datacenters tot telecommunicatie- en bedrijfsnetwerken. Achter deze hogesnelheidsverbindingen zitten veel kleine maar belangrijke componenten, waaronder glasvezelPatchsnoerEnVlecht.

Hoewel ze er misschien hetzelfde uitzien, dienen patchkabels en pigtails verschillende doeleinden in glasvezelinstallaties. Door hun verschillen te begrijpen, kunnen ingenieurs, installateurs en netwerkgebruikers betrouwbaardere en efficiëntere optische communicatiesystemen bouwen.

Wat zijn glasvezelpatchkabels en pigtails precies, en hoe werken ze samen in moderne netwerken?

Wat is een glasvezelpatchsnoer?

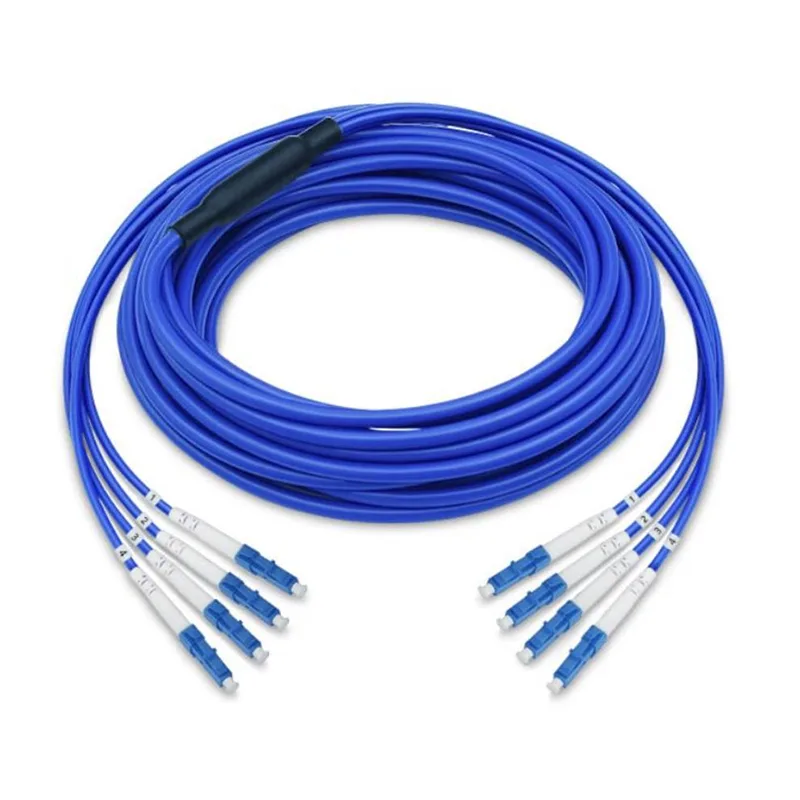

Een glasvezelpatchkabel is een glasvezelkabel met aan beide uiteinden connectoren. Het wordt voornamelijk gebruikt om optische apparaten, netwerkapparatuur en glasvezeldistributiesystemen aan te sluiten.

Omdat beide uiteinden al voorzien zijn van connectoren, kunnen patchkabels snel worden geïnstalleerd zonder extra laswerk.

Een typisch glasvezelpatchsnoer omvat:

• Glasvezelkabel
• Beschermend jasje
• Glasvezelconnectoren aan beide uiteinden
• Versterking structuur

Veel voorkomende connectortypen zijn onder meer:

• LC-connector
• SC-connector
• FC-connector
• ST-connector

Wat is een vezelvlecht?

Een fiber-pigtail is een korte glasvezelkabel met aan slechts één uiteinde een connector, terwijl het andere uiteinde zichtbare vezels bevat voor splitsing.

In tegenstelling tot patchkabels worden pigtails vaak gebruikt in vezelaansluitdozen, optische distributieframes en lasbakken.

Een vezelvlecht bestaat meestal uit:

• Eén vooraf geïnstalleerde glasvezelconnector
• Blootgesteld vezeluiteinde voor fusiesplitsing
• Beschermende vezelcoating
• Buitenjas

Dankzij de blootliggende vezel kunnen technici deze permanent verbinden met inkomende optische kabels door middel van fusiesplitsing.

Hoe werken patchkabels en pigtails?

Werkingsprincipe van glasvezelpatchsnoer

Patchkabels zorgen voor een flexibele verbinding tussen twee optische poorten.

Het verbindingsproces is eenvoudig:

Optisch apparaat

↓

Vezelconnector

↓

Patchsnoer

↓

Nog een optisch apparaat

Dit maakt patchkabels ideaal voor apparatuurverbindingen die mogelijk regelmatig moeten worden geïnstalleerd of vervangen.

Werkingsprincipe van Fiber Vlecht

Vlechts zijn ontworpen voor permanente vezelbeëindiging.

Het basisproces is:

Voorbereiding van glasvezelkabels

↓

Vlecht-fusiesplitsing

↓

Bescherming binnenin de lasbak

↓

Aansluiting op optische apparatuur

Patchkoord versus Pigtail: belangrijkste verschillen

Hoe worden patchkabels en pigtails samen gebruikt?

In veel glasvezelnetwerken werken patchkabels en pigtails samen in plaats van elkaar te vervangen.

Een gebruikelijk glasvezelverbindingsproces is:

Externe glasvezelkabel

↓

Vlecht-splitsing in de vezelverdeelkast

↓

Glasvezeladapterpaneel

↓

Patchkabelaansluiting

↓

Netwerkapparatuur

Deze combinatie zorgt voor een stabiele verbinding en zorgt ervoor dat de apparatuurverbindingen eenvoudig te beheren zijn.

Waarom zijn glasvezel-pigtails belangrijk in glasvezelnetwerken?

Vezel-pigtails spelen een belangrijke rol bij het beschermen en organiseren van optische verbindingen.

Hun voordelen zijn onder meer:

• Betrouwbare permanente verbindingen
• Minder signaalverlies door juiste splitsing
• Beter vezelbeheer
• Eenvoudige integratie in distributiesystemen

Waarom worden glasvezelpatchkabels op grote schaal gebruikt?

Patchkabels zijn populair omdat ze handige en flexibele verbindingen bieden.

Hun voordelen omvatten:

• Snelle installatie
• Eenvoudig onderhoud
• Eenvoudige vervanging van apparatuur
• Geschikt voor verschillende netwerklay-outs

Soorten glasvezelpatchkabels en pigtails

Single Mode Fiber Patchkabel en Vlecht

Single-mode glasvezelproducten worden vaak gebruikt voor transmissie over lange afstanden, telecommunicatie en hogesnelheidsnetwerkverbindingen.

Multimode glasvezelpatchsnoer en pigtail

Multimode glasvezelproducten worden vaak gebruikt in toepassingen over kortere afstanden, zoals bedrijfsnetwerken en datacenters.

Connectoropties

Hoe te kiezen tussen patchsnoer en pigtail?

De keuze hangt vooral af van de netwerkstructuur en installatievereisten.

De toekomstige ontwikkeling van glasvezelverbindingstechnologie

Naarmate de internetsnelheden blijven stijgen, ontwikkelt de glasvezelverbindingstechnologie zich in de richting van een hogere dichtheid, betere betrouwbaarheid en eenvoudiger installatie.

Toekomstige trends kunnen zijn:

• Optische netwerken met hogere snelheid
• Compacte glasvezelverbindingsontwerpen
• Verbeterde connectortechnologie
• Efficiëntere vezelbeheersystemen

Conclusie

Fiber Patch Cord en Pigtail zijn beide essentiële componenten in moderne optische netwerken, maar ze vervullen verschillende rollen. Patchkabels bieden flexibele apparatuurverbindingen, terwijl pigtails voornamelijk worden gebruikt voor permanente vezelafsluiting door middel van splitsing.

Door het verschil tussen deze twee componenten te begrijpen, kunnen netwerkontwerpers en technici betrouwbaardere en efficiëntere glasvezelsystemen creëren.

Hoewel ze kleine onderdelen zijn van een groter communicatiesysteem, spelen patchkabels en pigtails een belangrijke rol bij het stabiel en snel houden van wereldwijde digitale verbindingen.
