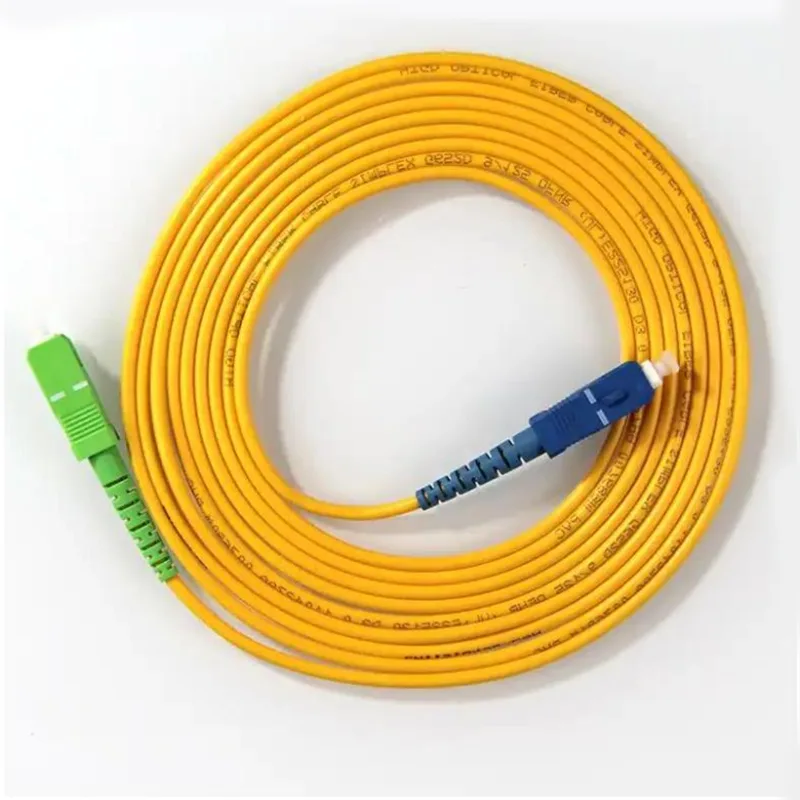

Ronde SC/APC-SC/UPC-patchkabels van 3 mm

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Stuur onderzoek

Productomschrijving

De Orientalfiber 3 mm ronde kabel SC/APC-SC/UPC-patchkabels zijn gebouwd met behulp van G657A1 single-mode glasvezel en ondersteunen toepassingen die zowel buigweerstand als lage signaalverzwakking vereisen. Met een buitendiameter van 3,0 mm en LSZH-mantel is de kabel geschikt voor binnenomgevingen waar veiligheid en kabelbeheer belangrijk zijn.

Als Chinese fabrikant en leverancier zorgt Orientalfiber ervoor dat elk patchsnoer vóór levering in de fabriek wordt beëindigd en getest. De combinatie van SC/APC- en SC/UPC-connectoren maakt flexibele implementatie over verschillende netwerkinterfaces mogelijk, waardoor compatibiliteitsproblemen tijdens de installatie worden verminderd.

Toepassingsscenario's

Bekabelingssystemen voor datacenters en rack-to-rack-verbindingen
FTTH-installaties (Fiber to the Home).
Ethernet- en breedbandnetwerktransmissie
Backbone-, horizontale en stijgleidingbekabeling
Transmissiesystemen voor video-, data- en spraaksignalen
Aansluitingen voor optische test- en meetapparatuur

Kernfuncties

Stabiele connectorprestaties

SC/APC- en SC/UPC-connectoren zorgen voor lage reflectie en een stabiele signaaloverdracht
Keramische ferrules zorgen voor een nauwkeurige uitlijning van de vezels
Ondersteunt herhaalde verbindingen met consistente prestaties

Gecontroleerde optische prestaties

Invoegverlies gecontroleerd op ≤0,30 dB
Retourverlies ≥55 dB (APC) en ≥50 dB (UPC)
Geoptimaliseerd voor transmissievensters van 1310 nm en 1550 nm

Flexibel en duurzaam kabelontwerp

Ronde kabelstructuur van 3 mm voor eenvoudiger routering en bediening
G657A1-vezel ondersteunt strakkere buigomstandigheden
Minimale buigradius ≥20 mm voor praktische installatiescenario's

Veiligheid en naleving

LSZH-jas (Low Smoke Zero Halogen) voor veiligheidseisen binnenshuis
ROHS-conforme materialen
Bedrijfstemperatuurbereik van -25℃ tot +65℃

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelmodus		Enkele modus: ITU-T G657A1
Vezeltelling		Eenvoudig
Golflengte	nm	1310/1550
Invoegverlies	dB	≤0,30
Retour verlies	dB	≥55(APC) ≥50(UPC)
Diameter van de vezel met strakke buffer	ehm	900
Vezelkleur met strakke buffer		Wit
Kleur kabelmantel		Geel
Materiaal kabelmantel		LSZH
Kabeldiameter	mm	Φ3,0 ±0,20
Lengte	m	3,0 +0,1/-0
Connectortype		SC/APC (groen) SC/UPC (blauw)
Polijstmiddel voor het eindvlak		APC en UPC
Materiaal van de ferrule		Keramiek
Herhaalbaarheid van verbindingen		> 800 keer
Minimale buigradius	mm	≥20
Vezel-/kabelbehoud voldoet	N	50N±2N bij een duur van 5N/s en 120s
Bedrijfstemperatuur	℃	-25℃ ~ +65℃
Opslagtemperatuur	℃	-25℃ ~ +65℃

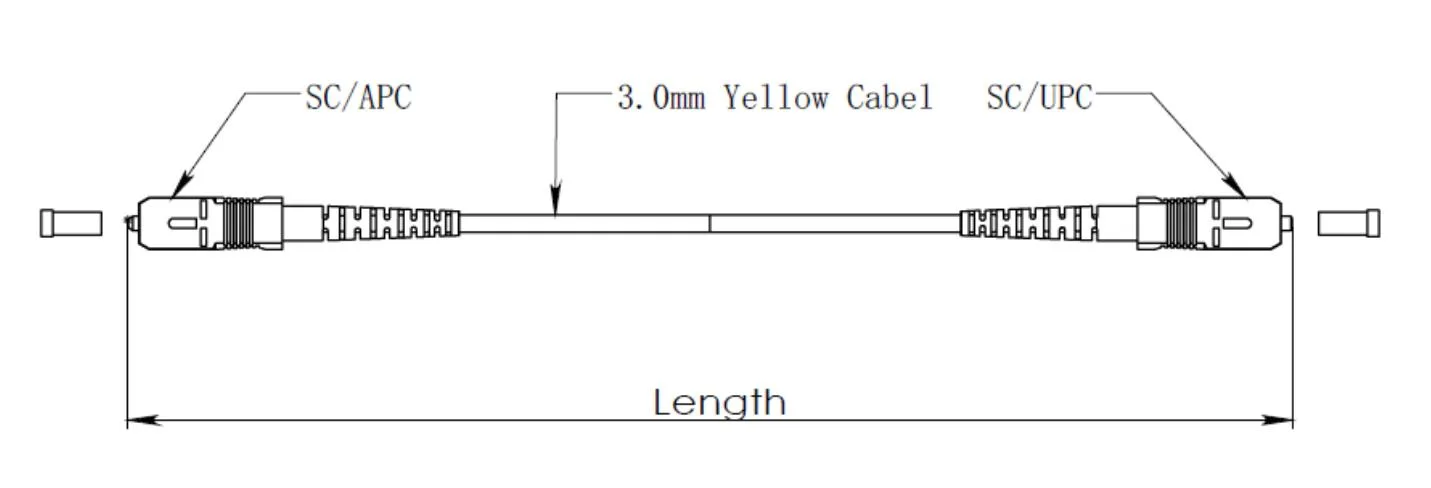

Maattekening:

3mm Round Cable SC/APC- SC/UPC Patch Cords

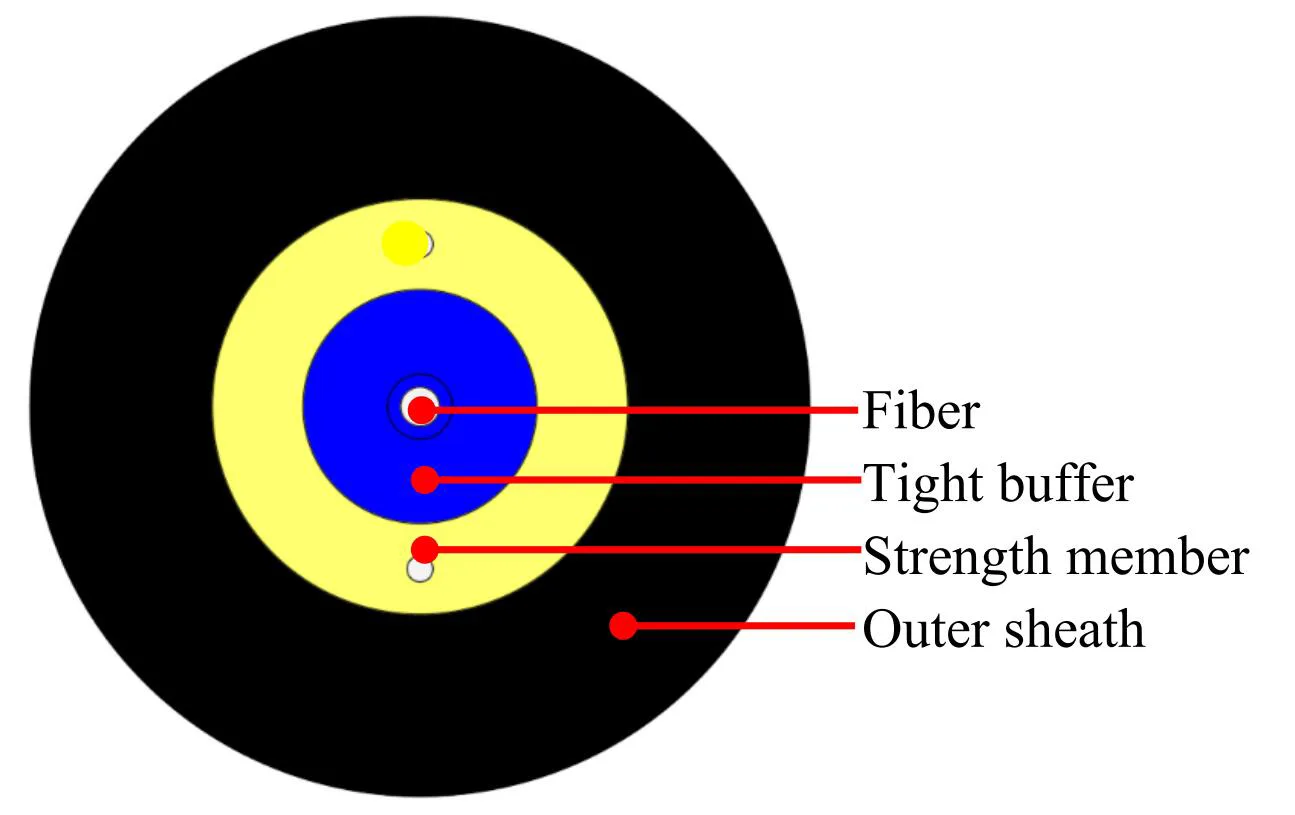

Kabelconstructie:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Artikelen		Specificaties
Strakke buffervezel	Vezeltelling	1
	Vezeltype	G.657A1
	Vezel kleur	Blauw
	Materiaal	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Strakke buffer Kleur	Wit
Sterkte lid	Materiaal	Polyestergaren
Buitenmantel	Materiaal	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Kleur buitenmantel	Geel
Inktmarkering	Kleur	Zwart

Vezelkenmerk:

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten ten minste in overeenstemming zijn met de ITU-T-aanbeveling G.657A1 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Afgesneden golflengte van de kabel	≤ 1260 nm
Nul-dispersiegolflengte	1300 ~ 1324 nm
Nul-dispersie helling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatische spreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modusvelddiameter @ 1310 nm	8,8±0,4um
Kern/Beklede concentriciteitsfout	≤ 0,5 µm
Diameter van de bekleding	125,0 ± 0,7 µm
Bekleding niet-circulariteit	≤5%
Primaire coatingdiameter	242 ± 7 um
Concentriciteit Primaire coating / coating	≤10 µm
Niet-rondheid van de coating	≤0,7%
Demping met kabelbuigverlies 1 draai 1 straal 10mm 10 windingen 1 straal 15mm	1550 nm ≤Δ0,75dB/km 1625 nm ≤Δ1,5dB/km 1550 nm ≤Δ0,25dB/km 1625 nm ≤Δ1,0dB/km

Productie en kwaliteitscontrole

Elke Orientalfiber 3 mm ronde kabel SC/APC-SC/UPC-patchkabels ondergaat 100% fabriekstests, inclusief verificatie van insteekverlies en retourverlies. Als Chinese fabriek met gestructureerde productieprocessen richt Orientalfiber zich op het handhaven van een consistente kwaliteit over batches heen, wat belangrijk is voor grootschalige inkoop- en engineeringprojecten.

Over de productiesterkte van Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd is een groepsmaatschappij met vier fabrieken, die glasvezelkabels voor binnen, buitenkabels, optische ODN-componenten en optische netwerkapparatuur bestrijkt. Het totale productiegebied bereikt 15.000 vierkante meter, met een jaarlijkse productiewaarde van 20 miljoen USD.

Het bedrijf levert complete glasvezelnetwerkoplossingen voor telecommunicatiebedrijven, omroepsystemen en industriële communicatieprojecten. Producten worden veel gebruikt in energiesystemen, spoorwegvervoer, snelwegen en grootschalige infrastructuurnetwerken.

Met het ISO9001-kwaliteitsmanagementsysteem en de ISO45001-certificering voor gezondheid en veiligheid op het werk, handhaaft het bedrijf gestandaardiseerde productie- en kwaliteitscontroleprocessen. De Orientalfiber 3 mm ronde kabel SC/APC-SC/UPC patchkabels worden geleverd aan zowel binnenlandse als internationale markten en ondersteunen verschillende middelgrote en grote technische projecten.

Veelgestelde vragen

Wat is het verschil tussen SC/APC- en SC/UPC-connectoren?

SC/APC-connectoren hebben een schuin uiteinde (doorgaans 8 graden) waardoor terugreflectie wordt verminderd, waardoor ze geschikt zijn voor uiterst nauwkeurige optische systemen. SC/UPC-connectoren hebben een vlak gepolijst oppervlak en worden vaak gebruikt in algemene netwerkverbindingen.

Kan de kabellengte worden aangepast?

Ja, Orientalfiber 3 mm ronde kabel SC/APC-SC/UPC patchkabels ondersteunen aangepaste lengtes om aan verschillende installatievereisten te voldoen.

Is dit patchsnoer geschikt voor binnenomgevingen?

Ja, het LSZH-mantelmateriaal maakt het geschikt voor gebruik binnenshuis, vooral in omgevingen waar brandveiligheid en lage rookuitstoot vereist zijn.

Hoe vaak kan de connector opnieuw worden gebruikt?

De connector ondersteunt meer dan 800 koppelcycli onder normale gebruiksomstandigheden, waardoor stabiele optische prestaties behouden blijven.
