Hoe installeer ik onbemande luchtvoertuigvezeloptiek?

Installatie voorzorgsmaatregelen

1. De installatie van de glasvezelversterking, het uitlaatmondletmondlet van glasvezel moet zo ver mogelijk weg zijn van de propeller, maar om extra aandacht te besteden aan de zwaartekracht van het vliegtuig. Het zwaartepunt van het vliegtuig moet extra aandacht krijgen.

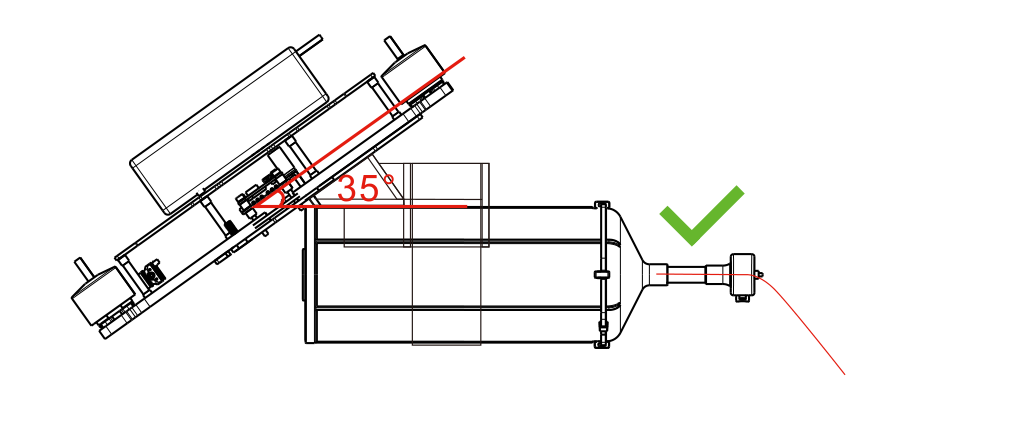

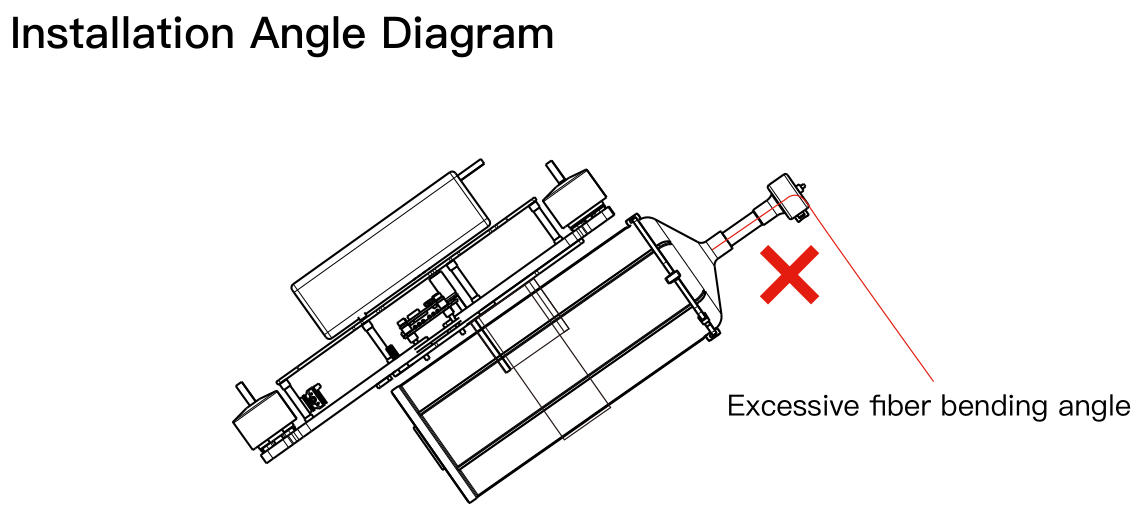

1. De installatie van glasvezeloptische schijf moet gebaseerd zijn op de kantelhoek van het vliegtuig, de montagebeugel moet worden gereserveerd voor een bepaalde hoek (zoals weergegeven in de figuur). Installatie De bevestigingshoek moet dicht bij de kantelhoek liggen, zodat de uitlaathoek van de glasvezelschijf horizontaal is.

1. Glasvezelwikkeling maakt gebruik van speciale lijm, de eerste 200 meter afstand is het lijmaanvraaggebied, in dit gebied moet de vluchtsnelheid van het vliegtuig worden geregeld met een constante snelheid van 0,5 mph. De vluchtsnelheid van het vliegtuig moet binnen 30 km/u of 8m/s worden geregeld om een ​​hoge snelheidsvlucht in het lijmgebied te voorkomen.

Voorbereiding voordat de optische schijf wordt gebruikt

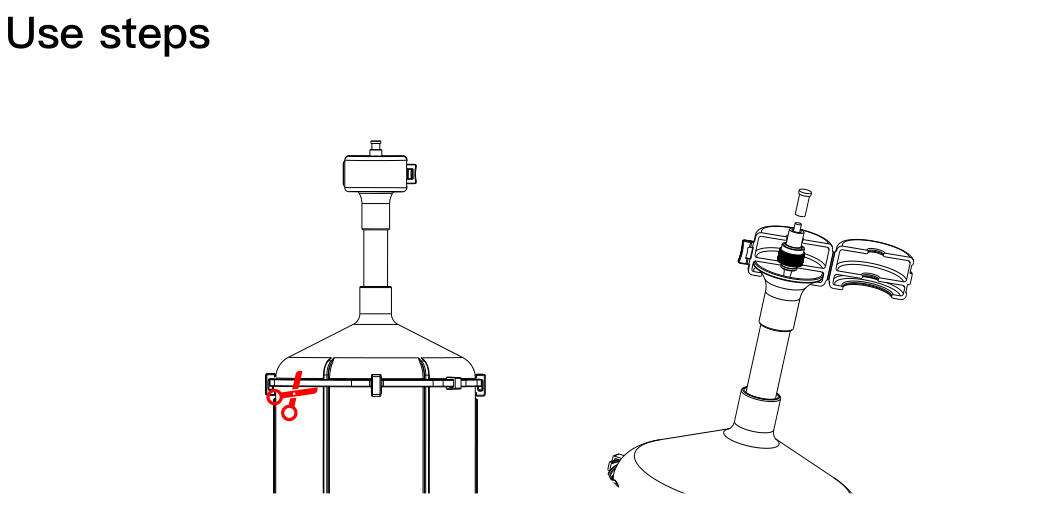

1. Zorg ervoor dat u de transportbeveiligingsbinding en 4 beveiligingsfiekjes verwijdert voordat u de optische vezelschijf gebruikt.
2. (Opmerking: haal de gesp niet rechtstreeks uit de vezel.) Wordt gebroken.)
3. De optische vezelschijfuitlaat FC -glasvezelpoort van de beschermende schaal voordat u moet worden verwijderd, tekenen de optische vezel in het gronduiteinde van de module.

Grondzijde draadloze verbinding

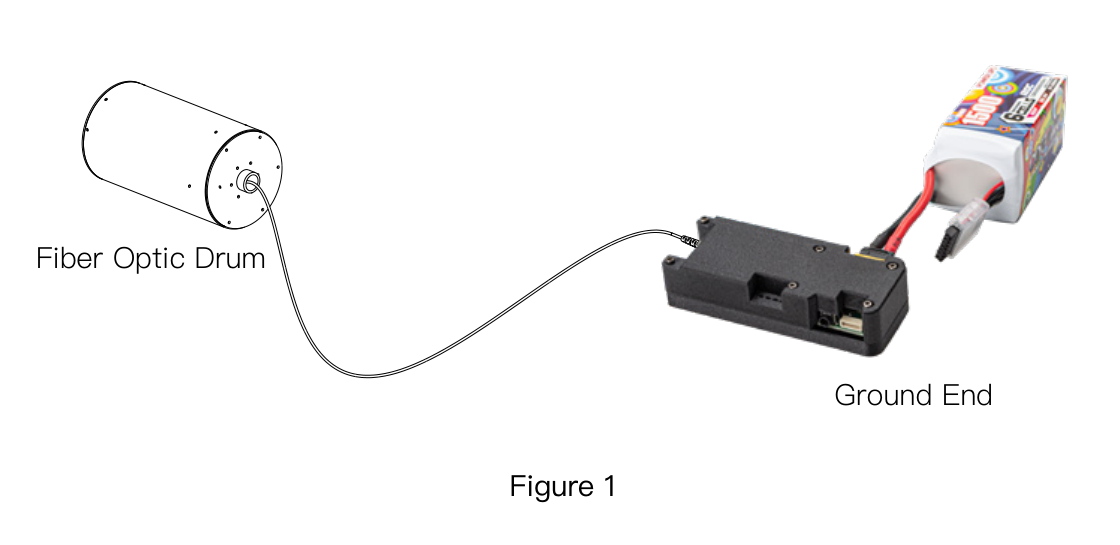

1. Sluit de Sh1.0 -kabel van de hemelaansluiting aan op de vluchtcontroller zoals weergegeven in het diagram "Grondaansluitingsmodus 1 (draadloos)".
2. Sluit de grond Sh1.0 -lijn aan op de ontvanger en de kaartzender.
3. Los het Sky -uiteinde en de optische schijf van glasvezel op, let zo ver mogelijk aandacht aan het glasvezelmondmondstuk uit de UAV -propeller om verstrengelingsongeval te voorkomen.
4. Sluit de optische harnas van de glasvezel aan, verbind de FC -poorten op beide uiteinden van de glasvezelkast met de FC -poort aan het uiteinde van de hemel en de FC -poort aan de grond en merk op dat het mondstukuiteinde is verbonden met de FC -poort aan de grond.

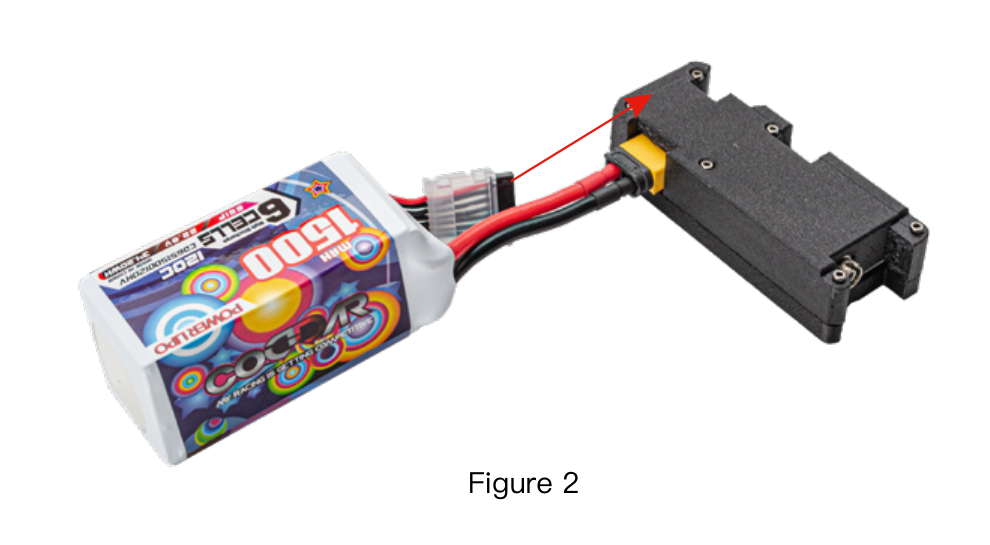

5. Plaats de lithiumbatterij van de grond in de grond end connector nadat deze volledig is opgeladen. (Zoals figuur 2)

Voorzorgsmaatregelen

1. De ingangsspanning 11.1-26V bevindt zich binnen het veilige bereik, overschrijd of daalt niet onder de limietspanning, keer de positieve en negatieve polen niet om.
2. Maak niet de optische vouwcirkel van de vezel, om te voorkomen dat ze door scherpe objecten worden gesneden en leiden tot vezelbreuk.
3. Let op de bescherming van glasvezelconnectoren en FC -interfaces, vermijd stof en olie en water, bewaar de interface -bescherming goed gedraaid.
4. Bewaar in een koel, droog en lichtbestendig gebied.
5. Glasvezelprecisiestructuur, zachtjes opslag en gezet.
