Voorgeconnectoriseerde glasvezel kabelverdelingskist GFS-016-007C

1. Algemeen

1.1 Beschrijving

Pre-geconnectoriseerde optische distributiebox als de meest geavanceerde FTTX-netwerkdistributieknooppuntapparatuur, bieden snelle en betrouwbare verbinding, goede bescherming en beheer voor de FTTX netwerk.

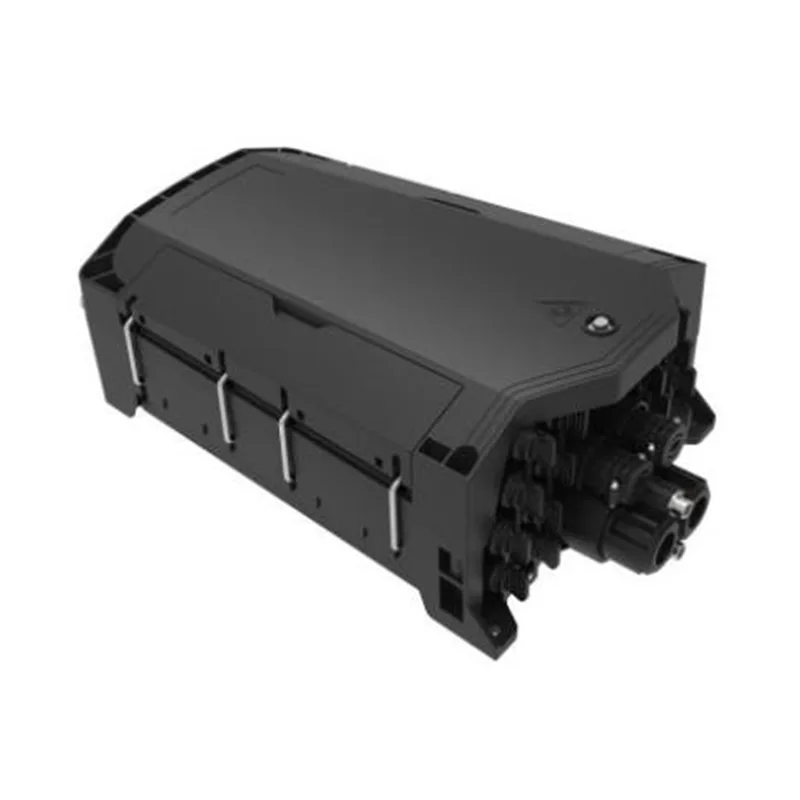

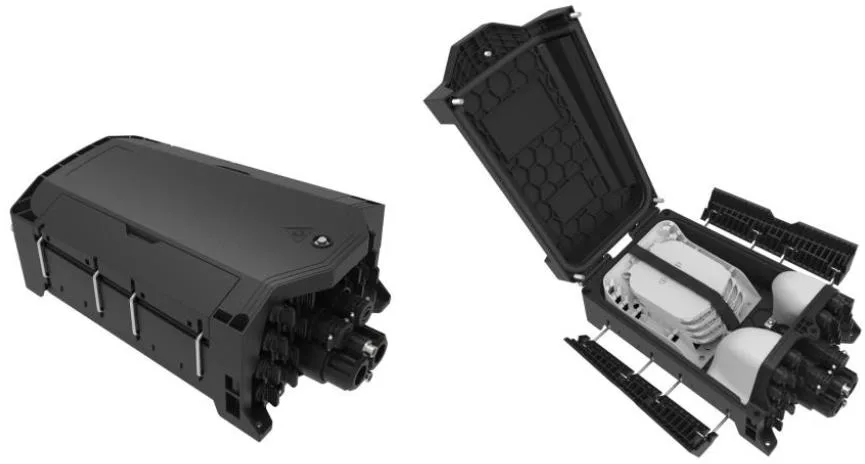

Uiterlijk van GFS-016-007C

1.2 Normen voldoen

De aangeboden productie zijn ontworpen, vervaardigd en getest volgens de normen als volgt:

1.3 Toepassingsomgeving

2. Kenmerken

1. De onderste schaal en bovenklep zijn gelast door het lassen van hete plaat, die niet afneembaar is.

2. Materiaal: PP+GF.

3. Vochtbestendig, waterdicht, stofbestendig, anti-aging.

4. Beschermingsniveau tot IP68.

5. 1 Ovaal optische kabelinvoer, 2 tak optische kabelvermeldingen en 16 vooraf verbonden adapters.

6. Er zijn verschillende soorten splitsingsbakken beschikbaar.

7. Installatiemethode: paal gemonteerd, op de lucht gemonteerd, muur gemonteerd.

3. Specificaties

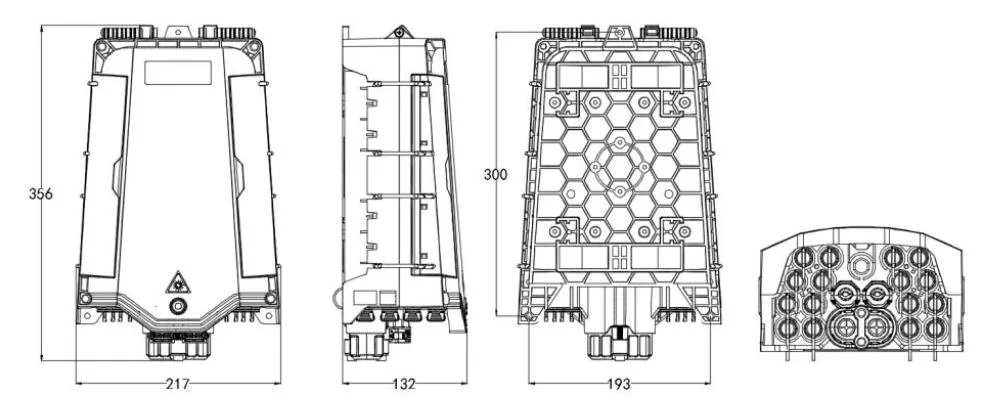

3.1 Mechanische specificaties

4. Configuratie

4.1 belangrijkste optische parameters

De optische parameters die in de bovenstaande tabel worden weergegeven, zijn standaardwaarden en kunnen worden aangepast aan de vereisten.

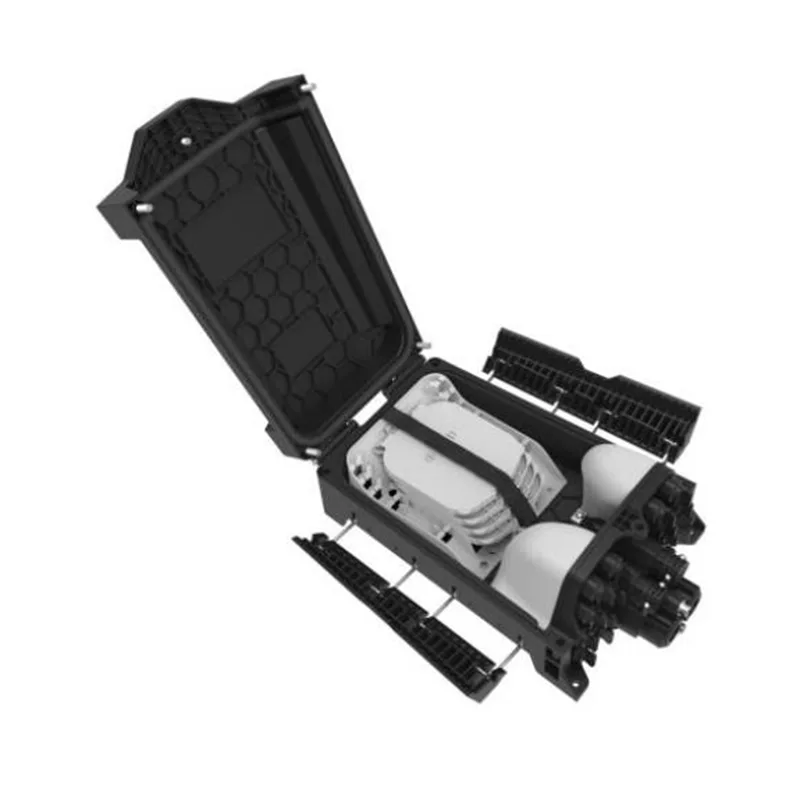

5. Productfoto

5.1 Productkabelwegen:

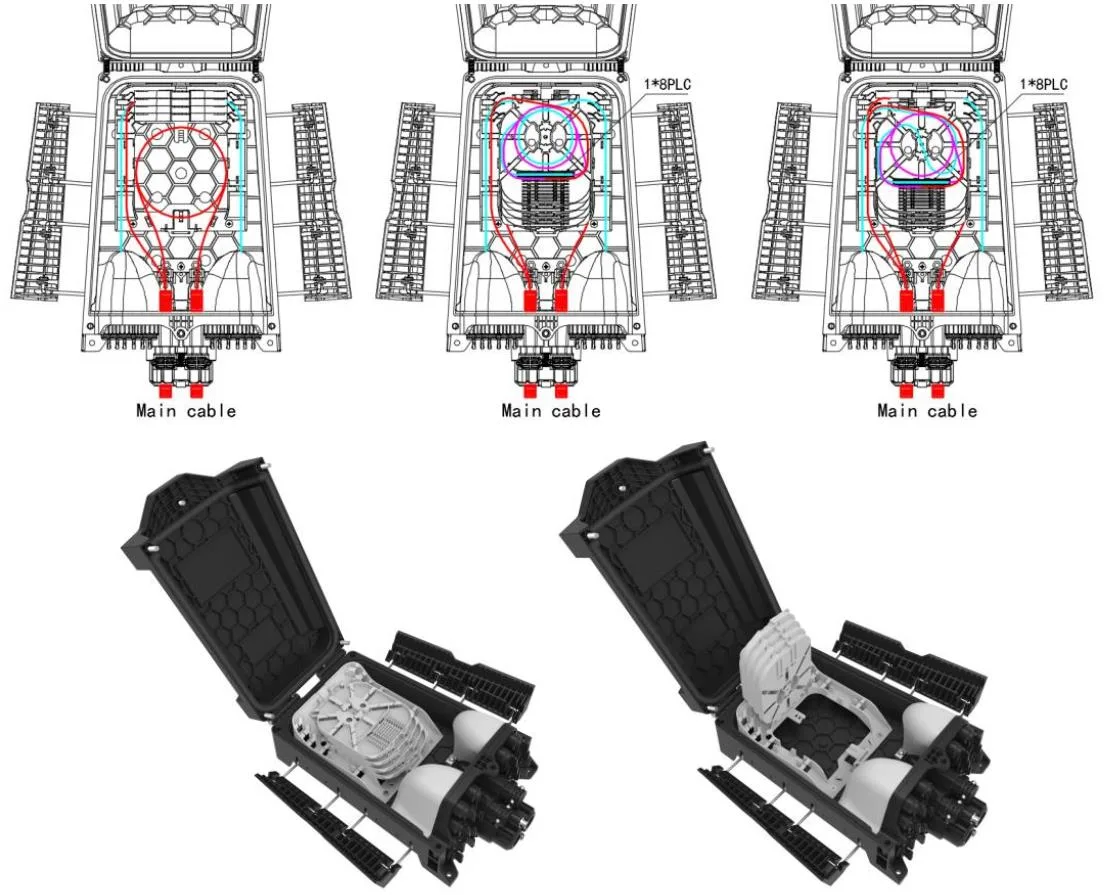

GFS-016-007C routingsiagram

5.2 splicing lade

Item	Splitsbladen a	Splitsbladen B	Splitslade C
Afmetingen (H*W*D, MM)	121 * 101 * 4	125*101*8	125*101*8
Netto gewicht (kg)	0.017	0.026	0.026
Afbeelding
Kleur	Pantone 428C	Pantone 428C	Pantone 428C
Materiaal	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Splitcapaciteit van een dienblad (kernen)	12  (1 laag warmte krimbare beschermende mouw)	16  (2 lagen warmte krimpende beschermende mouw)	2 (2 lagen warmte krimpende beschermende mouw)
Splittercapaciteit van Atray (Pc's)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm vezels, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm vezel, 60x7x4mm), 1 (PLC 1x16, 0,9 mm vezel, 60x12x4mm), 1  (1*2 FBT, 0,9 mm vezel, Ø3*60 mm)
Maximum (pc's)	8	4	4
Standaard (PCS)	/	4	/

Opmerking:

1. De bovenstaande laden kunnen worden gemengd volgens de vereisten.

2. Configuratieregels: 2a = 1b = 1c De soorten vezelschijven nemen continu toe

5.3 Accessoires

Nee.	Ondernaam	Referentiebeelden	Eenheid	Hoeveelheid	Opmerking
1	Gebruikers van gebruikers	/	pc's	1	IN
2	Splitter -testrapport	/	pc's	1	IN
3	Sleutel		pc's	1	"D" type

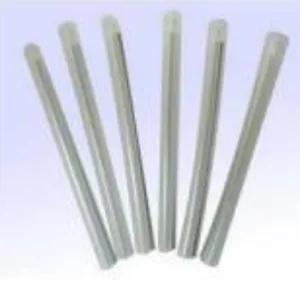

4	Warmte-krinkbare beveiligingshuls		pc's	16	L = 45 mm, optioneel als verzoek van de klant
5	Nylon kabelbinding		pc's	10	3x100 mm

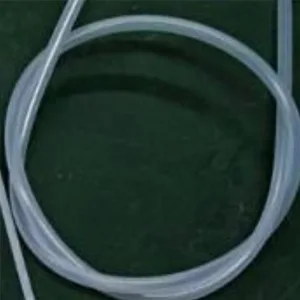

6	Kale buis voor vezelbescherming		pc's	1	OD5MM x 50 cm

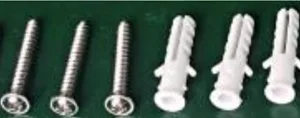

7	Muur gemonteerde kit		set	1	Optioneel als verzoek van de klant. (Uitgebreide plastic plug φ8x40mm, phillips zelftappende schroeven m5x40mm.)

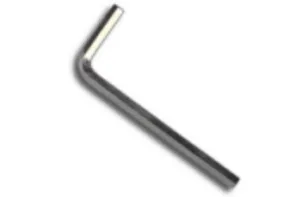

8	M6 Allen Key		pc's	1	M6

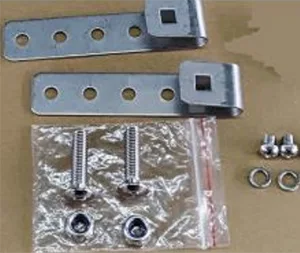

9	Paal gemonteerde kit		set	1	Optioneel als verzoek van de klant

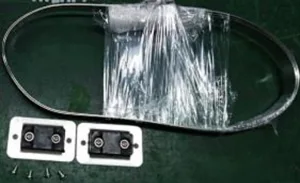

10	Op lucht gemonteerde kit		set	1	Optioneel als verzoek van de klant

6. Omgevingskenmerken

Dit product voldoet aan de ROHS -richtlijn voor milieubescherming en het gehalte van lood, cadmium, kwik, hexavalent chroom, polybromineerde bifenyl (PBB) (PBB) en polybromineerde difenylether (PBDE) overschrijdt de limiet niet.

7. Installatie

7.1. Wall gemonteerde installatie

Boor 3 gaten in de muur volgens de dimensie in tabel 3.1, plaats de uitbreidingsplugφ7.5*40, plaats de doos om de gaten te matchen en schroeven te gebruiken om te bevestigen.

Wandgemonteerde installatie

7.2. Paal gemonteerde installatie

Geef de hoepelring door de sleuf van de achterplaat en repareer deze op de telecommunicatiepaal

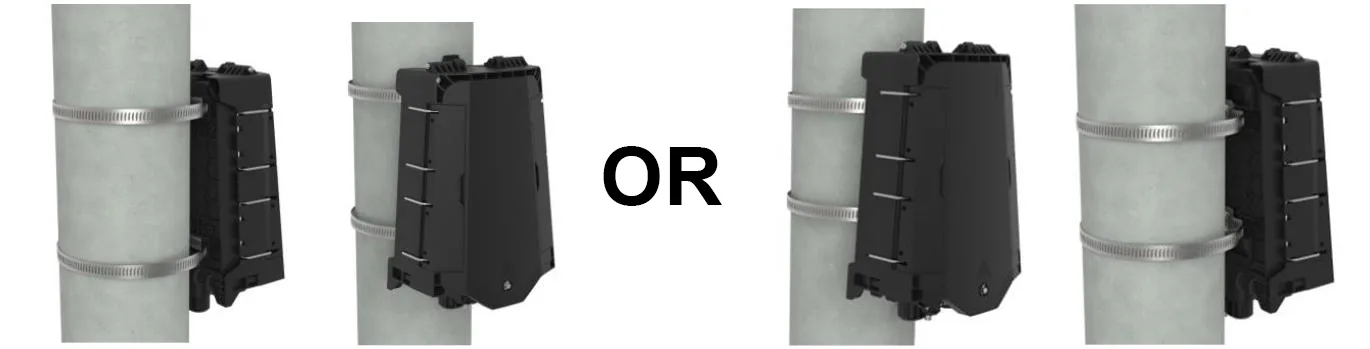

Paalgemonteerde installatie

7.3 Wall gemonteerde installatie (met drop-kabelopslaglade)

Bind de twee geïnstalleerd op het chassis van de overhead die aan de draad hangt en vervolgens vastgebout, voorkomen dat de zaak eraf valt.

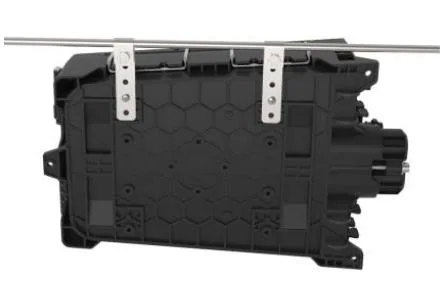

De overheadstructuur

8. Connectorbewerking

8.1 Voorverbonden adapter - A （E）

⚫ Draai het pijlgedeelte van de vezelconnector tegen de klok in en haal de stofdop eruit.

⚫ Het pijlgedeelte van de vezelconnector is hierboven, plaats vezelconnector in de socket en draai vervolgens de pijl deel met de klok mee.

8.2 Pre -verbonden adapter - B （XL）

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee

8.3 Pre -verbonden adapter - C

⚫ Duw de schuifring op de optische vezelvoorgevormde plug in de richting van de pijl om de stofdop te verwijderen; Druk op de knop om de stofdop op de adapter te verwijderen in de richting van de pijl.

⚫ Lijn de body van de voorgevormde plug uit met de gesput van de adapter totdat deze is bevestigd. Sluit de twee stofomslagen op dezelfde manier aan.

⚫ De geïnstalleerde geprefabriceerde plug duwt de schuifring om de gesp los te maken en trek vervolgens de hoofdlichaam naar achteren om deze te scheiden.

8.4 Pre -verbonden adapter - D

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug- en stofdeksel in de richting van de pijl.

⚫ Verbind de vooraf verbonden plug D en de vooraf verbonden adapter D in de richting van de pijl en draai de stekker met de klok mee om deze te repareren.

8.5 Pre -verbonden adapter - E (A)

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug en stofdeksel in de richting van de pijl

⚫ Sluit de vooraf verbonden plug E en de vooraf aangesloten adapter E in de richting van de pijl aan en draai de stekker met de klok mee om deze te repareren.

8.6 Pre -verbonden adapter -f

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee.

8.7 Voorverbonden adapter - G

9. pakket

1 st in een bellentas, 480*400 mm;

1 st in een kleine doos, 365*225*145 mm, bruto gewicht is 2,1 kg;

8 stks in een grote golfkarton, 470*385*615 mm, bruto gewicht is 18 kg.
