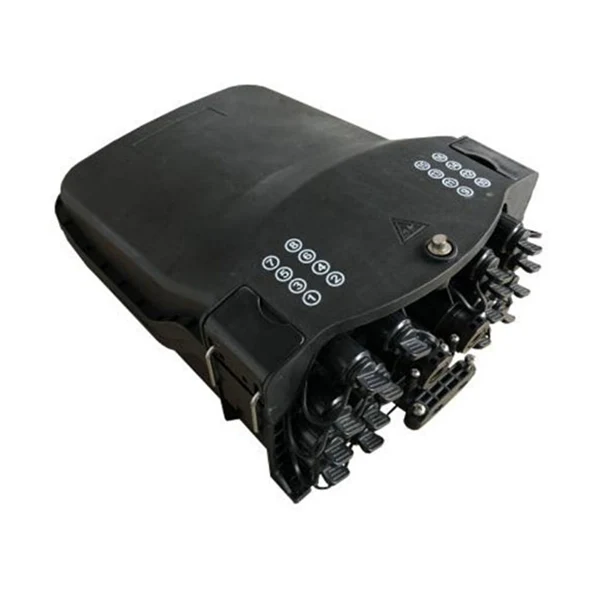

48 Vezelkern Voorgeconnectoriseerde glasvezelkabelverdeelkast

De 48 Fiber Core Pre-connectorized glasvezelkabelverdeelkast van Orientalfiber is een professionele oplossing die is ontworpen om FTTX-netwerkimplementaties te stroomlijnen. Als vlaggenschipproduct van Jiangsu Xuben Photoelectric Technology Co., Ltd integreert deze verdeelkast het splitsen, splitsen en aansluiten van vezels in één enkele, zeer duurzame behuizing.

Stuur onderzoek

Productomschrijving

De 48-core, vooraf geconnectoriseerde glasvezelkabelverdeelkast is speciaal ontworpen voor scenario's voor telecommunicatietechniek buitenshuis. Ontwikkeld in overeenstemming met de technische normen van de Chinese fabrikant Orientalfiber, legt het een primaire focus op structurele betrouwbaarheid en operationele stabiliteit op de lange termijn. De productbehuizing is gemaakt van zeer sterke PP- of PC+ABS-materialen en biedt een robuuste weerstand tegen water, stof en veroudering. Met een IP65-beschermingsgraad garandeert het de stabiliteit van interne glasvezelverbindingen, zelfs in complexe en veeleisende omgevingen. De interne structuur is geoptimaliseerd om effectief vezelbuigradiusbeheer en ordelijke kabelgeleiding mogelijk te maken; Het beschikt over vooraf geconnectoriseerde adapters en ondersteunt verschillende lasbakconfiguraties, waardoor de installatie-efficiëntie wordt verbeterd en de onderhoudsprocedures worden vereenvoudigd. Deze verdeelkast ondersteunt meerdere installatiemethoden, waaronder paalmontage, plaatsing in de lucht en wandmontage, en is bij uitstek geschikt voor FTTH-toepassingen en een breed scala aan vereisten voor de implementatie van glasvezelnetwerken buitenshuis.

Technische specificaties en materiaalintegriteit

Voor telecommunicatie-infrastructuur buitenshuis is de levensduur van het materiaal van cruciaal belang. DeOosterse vezels 48 Vezelkern Voorgeconnectoriseerde glasvezelkabelverdeelkastis ontworpen om diverse omgevingsstressoren te weerstaan zonder degradatie.

Behuizingsmaterialen: Gemaakt van slagvaste PP (polypropyleen) of PC+ABS (polycarbonaat en acrylonitril-butadieen-styreen) mengsels voor superieure mechanische bescherming.
Milieubestendigheid: Ontworpen om vochtbestendig, waterdicht, stofdicht en anti-veroudering te zijn.
Ingress Protection: Het beschermingsniveau bereikt IP65, waardoor interne componenten droog en functioneel blijven tijdens zware regen of hoge luchtvochtigheid.

Technische Architectuur en Capaciteitsmanagement

De interne indeling van de48 Vezelkern Voorgeconnectoriseerde glasvezelkabelverdeelkastricht zich op buigradiusbescherming en georganiseerde kabelgeleiding om signaalverzwakking en onderhoudsmoeheid te voorkomen.

Inlaat-/uitlaatconfiguratie: Beschikt over 1 ovaal optisch kabelinvoerpunt en 2 aftakkabelinvoeren, wat een veelzijdig backbone-kabelbeheer mogelijk maakt.
Adapterinterface: Uitgerust met 16 vooraf aangesloten adapters, waardoor de tijd die nodig is voor veldinstallaties en de arbeidskosten van technici aanzienlijk wordt verminderd.
Opties voor lastrays: Er zijn twee verschillende soorten verbindingstrays beschikbaar om tegemoet te komen aan verschillende lasgewoonten en vezeldichtheden.
Drop Cable Storage: Ontworpen voor het huisvesten van een optionele drop-kabelopslaglade, geschikt voor het beheer van maximaal 50 meter ronde kabel van 5 mm, wat essentieel is voor het behoud van de netheid van de locatie in residentiële FTTH-installaties.

Veelzijdige implementatiescenario's

Oosterse vezelszorgt ervoor dat de48 Vezelkern Voorgeconnectoriseerde glasvezelkabelverdeelkastpast zich aan de bestaande infrastructuur aan in plaats van dure aanpassingen te vereisen. Ondersteuning voor meerdere montagemethoden zorgt voor consistent hardwaregebruik op verschillende terreinen:

Op paal gemonteerd: Geoptimaliseerd voor implementaties op het platteland of op elektriciteitsmasten.
Op de antenne gemonteerd: geschikt voor bovengrondse kabeloverspanningen tussen gebouwen.
Wandmontage: Ontworpen voor stedelijke MDU's (Multi-Dwelling Units) of gevels van industriële gebouwen.

Beschrijving

Vooraf geconnectoriseerde optische verdeelkast als de meest geavanceerde FTTX-netwerkdistributieknooppuntapparatuur, zorgt voor een snelle en betrouwbare verbinding, goede bescherming en beheer voor het FTTX-netwerk.

Normen voldoen

De voorgeconnectoriseerde glasvezelkabelverdeelkast met 48 vezelkernen is als volgt ontworpen, vervaardigd en getest volgens de normen:

ITU-T G.652	Kenmerken van een single-mode optische vezel
IEC 60794-1-1	Optisch glasvezelkabels-deel 1-1: Generieke specificatie-algemeen
IEC 60794-1-2	Optisch glasvezelkabels - deel 1-2: Generieke specificatie - Basistest voor optische kabels werkwijze

Specificaties

Model: XB-16SX	Specificaties	Opmerking

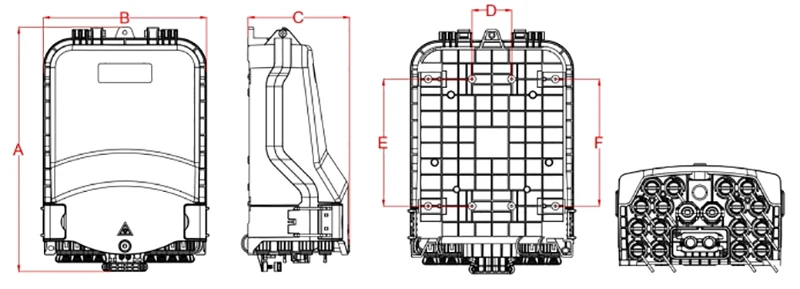

Extern afmeting (mm)	319,3214133(ABC)
Installatie gatpositie (mm)	52166166(DxExF)
Kleur	PANTONE 428C	Aanpasbaar
Grootte en hoeveelheid optische kabelgat	1 ovale optische kabelinvoer, 2 aftakkingen optische kabelingangen en 16 vooraf aangesloten adapters
Fusie capaciteit (max.)	48	Dienblad A,12x4=48, 2 lagen hittekrimpbare lasbeschermhoes.
	64	Dienblad B, 8x8=64, 1 laag hittekrimpbare lasbeschermhoes.
	96	Dienblad C, 8x12=96, 1 laag hittekrimpbare lasbeschermhoes.
	96	Lade D, Lade E, 24x4=96, 2 lagen hittekrimpbare lasbeschermhoes.
Micro PLC-splitter	1x2	Afmeting splitter: 60x7x4mm. Kan worden geïnstalleerd in type A en type E-lasbak, 1 PC per lasbak.
	1x4
	1x8
	1*16	Afmeting splitter: 60x12x4mm. Kan worden geïnstalleerd in type A-1, en type E-1 lasbak, 1 ST per lasbak.
In de grootste kabeldiameter (mm)	ᴓ8~18
Maximaal grootte van takgat (mm)	ᴓ16
IP beschermingsniveau	IP65
Ontvlambaarheid	HB (conventioneel)	kan worden aangepast volgens vereisten
Neutraal zoutsproeitest (NSS)	48 h	kan worden aangepast volgens vereisten
