In de constructie van FTTH (Fiber to the Home) omvatten de veelgebruikte soorten optische kabels voornamelijk vlindervormige druppelkabel en hun afgeleide structuren.
Structurele kenmerken:

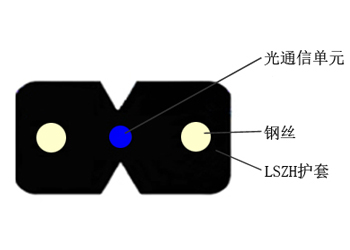

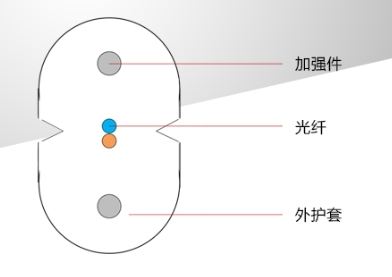

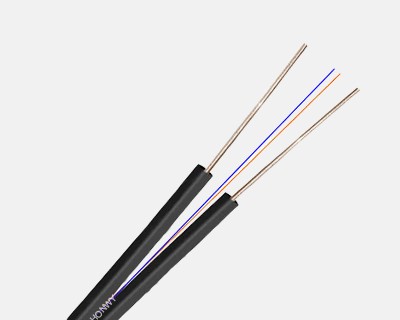

De optische vezel wordt in het midden geplaatst en twee parallelle stalen draden worden aan beide zijden geplaatst als versterkingselementen. De dwarsdoorsnede is 8-vormig en de optische vezel bevindt zich in het geometrische centrum.
Toepassingsscenario:
Wand gemonteerd: geschikt voor binnen- en buitenmuurroutering, met sterke buigweerstand en een buigradius zo klein als 20 mm.
Legpijp: geschikt voor pijpleiding op korte afstand en het aanpassen van en aanpasbaar aan smalle ruimtes.
Voordelen:
De structuur is compact en de treksterkte is hoog, waardoor de zijdruk van mensen die erop stappen en de sleepkracht tijdens de constructie kunnen weerstaan.
Het is gemakkelijk om ter plaatse te eindigen en is compatibel met een verscheidenheid aan snelle connectoren.
Structurele kenmerken:

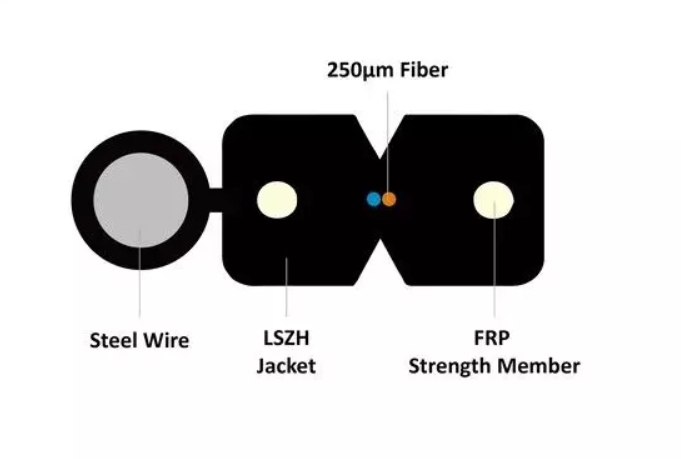

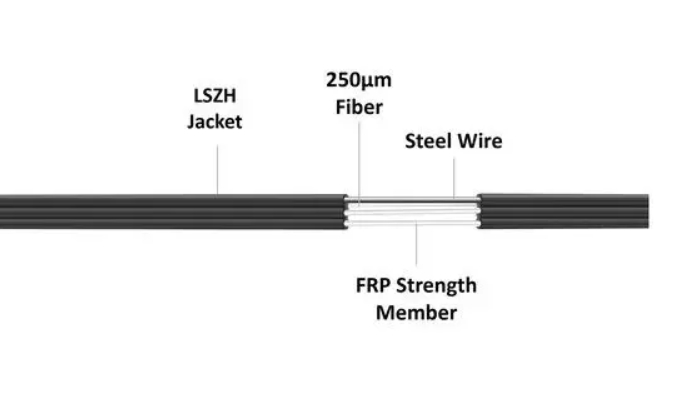

Een staaldraad of stalen touw wordt toegevoegd aan de buitenkant van de gewone vlinderoptische kabel als een versterkingselement om een zelfvoorzienende structuur te vormen.
Toepassingsscenario:
Overhead inleiding: geschikt voor overhead bedrading van buitenpalen tot binnenruimtes. Het heeft een hoge treksterkte en kan een periode van 50 meter weerstaan.
Liploze omgeving: er zijn geen extra hangende draden vereist, waardoor het bouwproces wordt vereenvoudigd.
Voordelen:
Sterke treksterkte vermindert het risico op schade door externe krachten.
Hoge bouwefficiëntie en lagere arbeidskosten.
Structurele kenmerken:

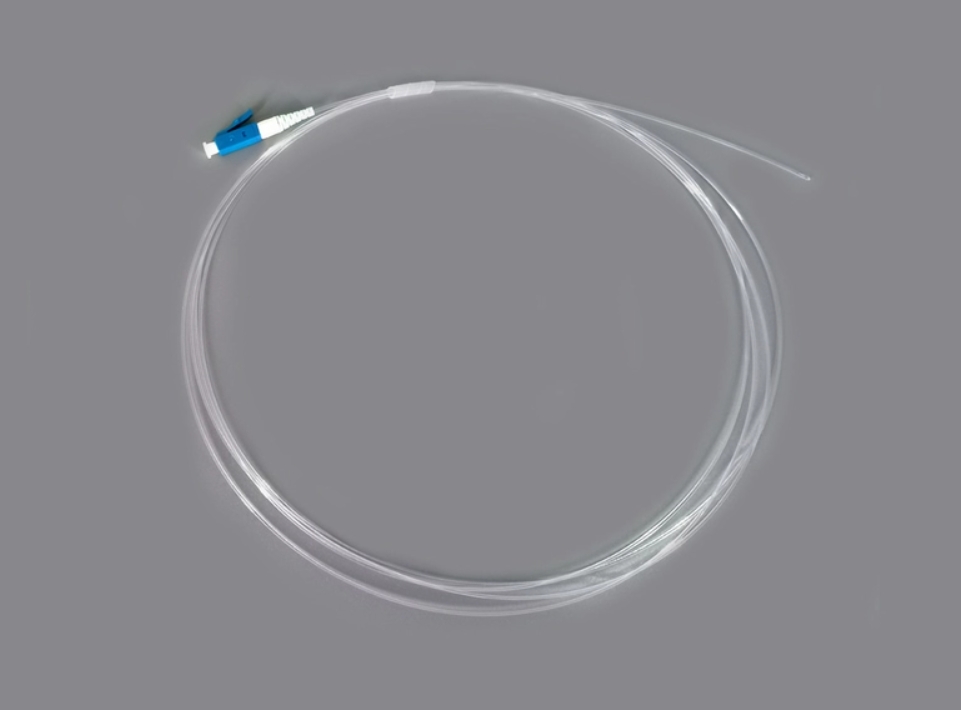

Het middelste gedeelte is een strakke optische vezel met één core (G.657), die is gewikkeld met een 0,9 mm transparante schede, met een dunne buitendiameter en volledig transparant is.
Toepassingsscenario:
Leg de bedrading langs de plinten van het gebouw en rond de deur- en raam decoratieve strips en repareer met lijm.
Plaatsen met hoge esthetische vereisten: zoals hotels, high-end woningen, enz., Waar de bedrading moet worden verborgen.
Voordelen
Visueel verborgen, heeft geen invloed op de decoratie van interieur.
De transparante dekking is slijtvast en aanpasbaar aan verschillende omgevingen.
Structurele kenmerken:

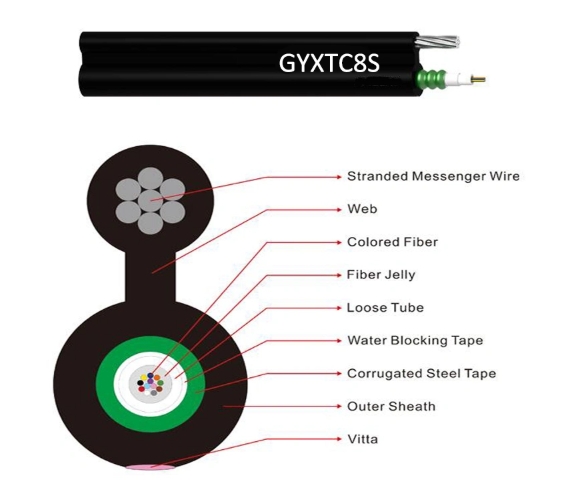

Metalen suspensiedraadeenheden worden toegevoegd aan de optische kabel met lederen lijn om een "8" -vormige structuur te vormen.
Toepassingsscenario:
Buiten bovenaanloop: geschikt voor overheadbedrading van elektrische polen tot gebruikersgangen, met een hoge treksterkte.
Scenario met hoge span -eisen: kan bestand zijn tegen overspanningen van meer dan 50 meter en heeft een sterke stabiliteit.
Voordelen:
De trekprestaties zijn aanzienlijk verbeterd, waardoor het risico op optische vezelbreuk wordt verminderd.
Eenvoudig te construeren en zich aan te passen aan complex terrein.
-
