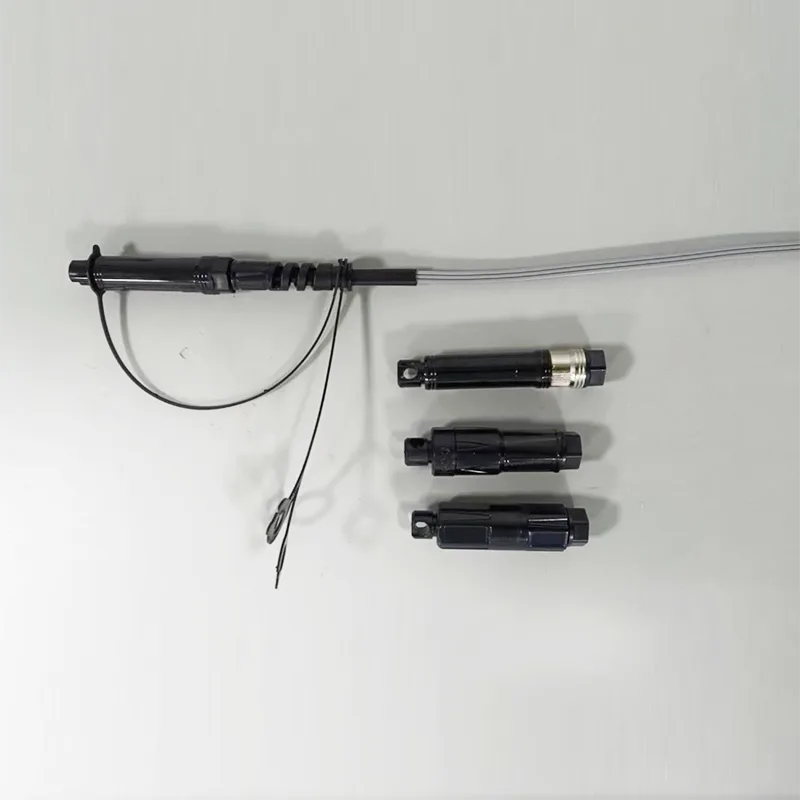

Drie-in-één waterdichte druppel kabelpatch koord (Accord Optitap/Mini SC/Slim SC-connector)

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0.30
Retournelverlies	db	≥60 (APC)
Kabeljaskleur		Grijs
Kabelbuit diameter	mm	5.0x2.0
Vezelmodus		Enkele modus: G657A2
Kabeljasmateriaal		LSZH （Vlamvertrager 、 Lage wrijving）
Kabelgewicht	Km/km	22 （ongeveer）
Afdrukinhoud		Aanpasbaar
Lengte	m	50 、 100 、 150 、 250 、 300 of aanpasbaar (Tolerantie: ± 0,5 m)
Type connector		Input ：	Accord Optitap RSC/APC -connector Accord H Optic Mini SC/APC -connector Accord Slim SC/APC -connector
		Uitvoer ：	Conventionele SC/APC
Waterdichte graad		IP67
Bedrijfstemperatuur	℃	-20 ° C ~ +65 ℃
Opslagtemperatuur	℃	-20 ℃ ~ +65 ℃

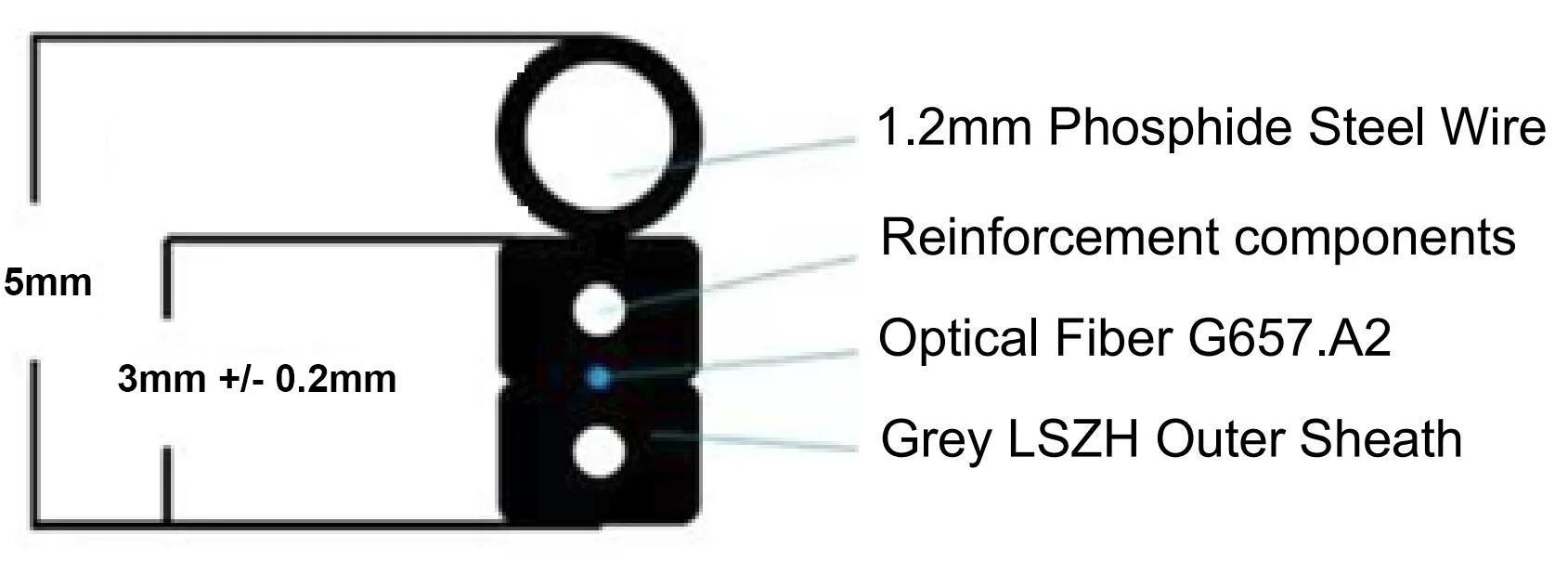

Kabelstructuur:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Kabel technische specificatie:

Optische vezel	Type	Enkele modus: G657 A2
	Nee. Vezels	1
	Kleur	Blauw
	Verzwakkingscoëfficiënt	@1310nm ≤0,32 dB/km @1550nm ≤0,20 dB/km
	Modusvelddiameter	1310 nm ≤9,2 μm 1550 nm ≤9,2 μm
	Bekleding diameter	125 ± 0,7 μm
	Coatingdiameter	242 ± 5 μm
	Bekleding Concentriciteit	≤0,5%
	Kabelgrensgolflengte	SM: λcc ≤1258 nm
	Macro Bend Loss (DB)	R = 10 mm, 1 beurt: ≤0.10 @1550 nm R = 10 mm, 1 beurt: ≤0.20 @1625nm R = 7,5 mm, 1 beurt: ≤0.20 @1550 nm
Krachtlid	Materia	KFRP
Krachtlid	Diameter	Φ0,50 mm * 2EA
Lid van het staal zelfsterkte	Materia	Fosfide staaldraad
Lid van het staal zelfsterkte	Diameter	1,2 mm
Buitenste schede	Materiaal	LSZH （Vlamvertrager 、 Lage wrijving）
	Kleur	Grijs
	Dimensie	2,0 × 5,0 (± 0,1) mm
Gewicht		22 kg/km
Treksterkte (n)		Lange termijn: 400 n Korte termijn: 800 n
Verbrekweerstand (N/100 mm)		Lange termijn: 1000 n/10 cm Korte termijn: 2000 N/10 cm
Min. Buigradius		10d (statisch); 20d (dynamisch)
Werktemperatuur		-20 ° C ~ +65 ℃
Transport en opslag		-20 ℃ ~ +65 ℃
Markering (inktjet)		Zwart De markering wordt elke 1 meter afgedrukt

Dimensionale tekening:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

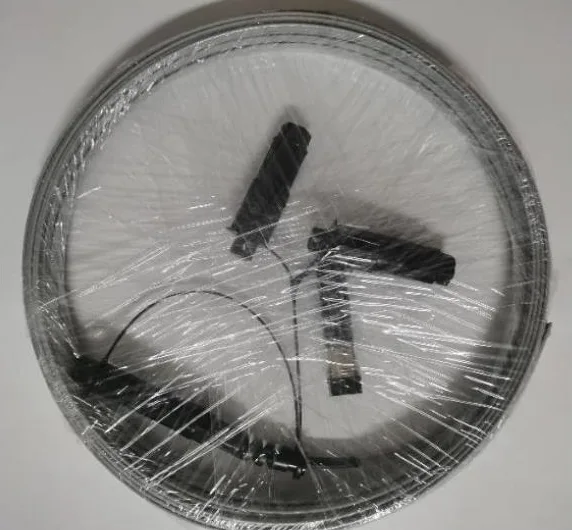

Pakket:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
