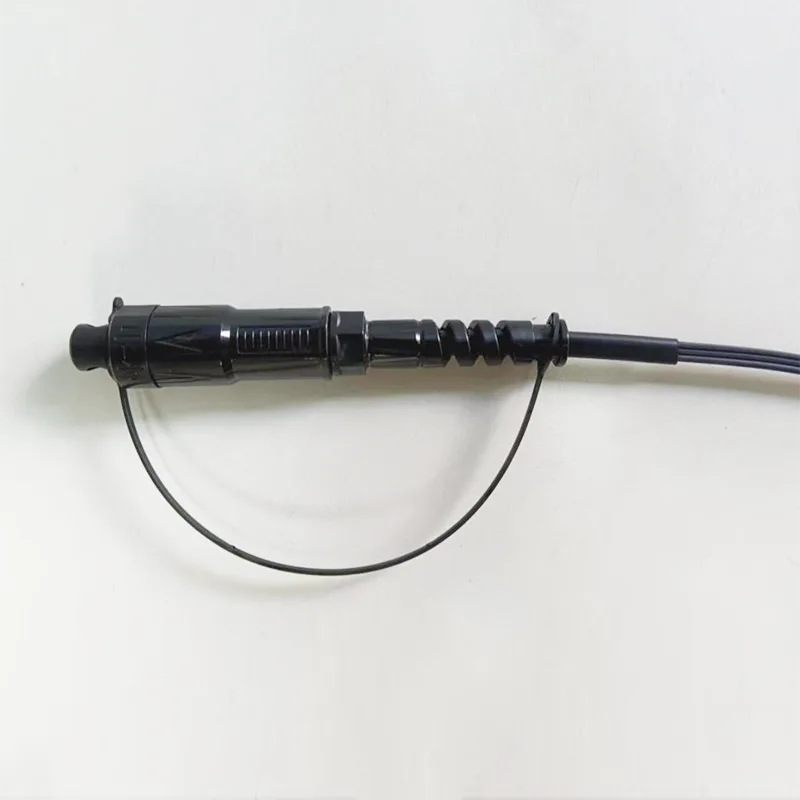

5x2 mm waterdichte druppel kabel Mini SC/APC -connector optische patchkoorden

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0.30
Retournelverlies	db	≥ 60
Type verbinding		SC/APC
Ferrule		Keramisch
Verbindingscycli		500
Kabeljaskleur		Grijs
Kabelbuit diameter	mm	5,0 (± 0,2) x2,0 (± 0,1)
Vezelmodus		Enkele modus: G657A2
Kabeljasmateriaal		Lszh
Kabelgewicht	Km/km	20 （ongeveer）
Afdrukinhoud		Aanpasbaar
Lengte	m	30、50、100、150、200、250、300、400、500 of aanpasbaar (Tolerantie: ± 0,5 m)
Type connector		Input: Accord H Optic SC/APC
Type connector		Uitgang: zonder connector
Tractie (axiale tussen kabel en connector)	N	100
Waterdichte graad		IP68
Bedrijfstemperatuur	℃	-20 ° C ~ +65 ℃
Opslagtemperatuur	℃	-20 ° C ~ +65 ℃

Kabelstructuur:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optische vezel	Type	G657 A2
	Nee. Vezels	1
	Kleur	Blauw
Staalsterkte lid	Materia	Staaldraad
Staalsterkte lid	Diameter	0,4 mm
Lid van het staal zelfsterkte	Materia	Staaldraad
Lid van het staal zelfsterkte	Diameter	1,0 mm
Buitenste schede	Dimensie	2,0 (± 0,1) x5,0 (± 0,2)
	Materiaal	Lszh
	Kleur	Grijs
Kabelgewicht	Km/km	20
Spanning	N	300 (lange termijn)
Spanning	N	600 (korte termijn)
Verbrijzeling	N/10 cm	200 (lange termijn)
Verbrijzeling	N/10 cm	1000 (korte termijn)
Min. Buigstraal	mm	10xh (statisch)
Min. Buigstraal	mm	20xh (dynamisch)
Bedrijfstemperatuurbereik:		-20 ℃ tot +60 ℃
Opslag / transporttemperatuurbereik:		-20 ℃ tot +60 ℃

Optische vezel:

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten tenminste zijn in overeenstemming met de ITU-T-aanbeveling G.657A2 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelgrensgolflengte	≤ 1260 nm
Nul-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatische dispersie @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern / beklede concentriciteitsfout	≤ 0,5 één
Bekleding diameter	125,0 ± 0,7 één
Niet-circulariteit bekleding	≤5%
Primaire coatingdiameter	242 ± 7 One
Concentriciteit Primaire coating / coating	≤10 µm
Niet-circulariteit coaten	≤0,7%
Verzwakking met kabelbuigverlies 1 Draai 1 doorn 7,5 mm 10 beurten 1 doorn 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

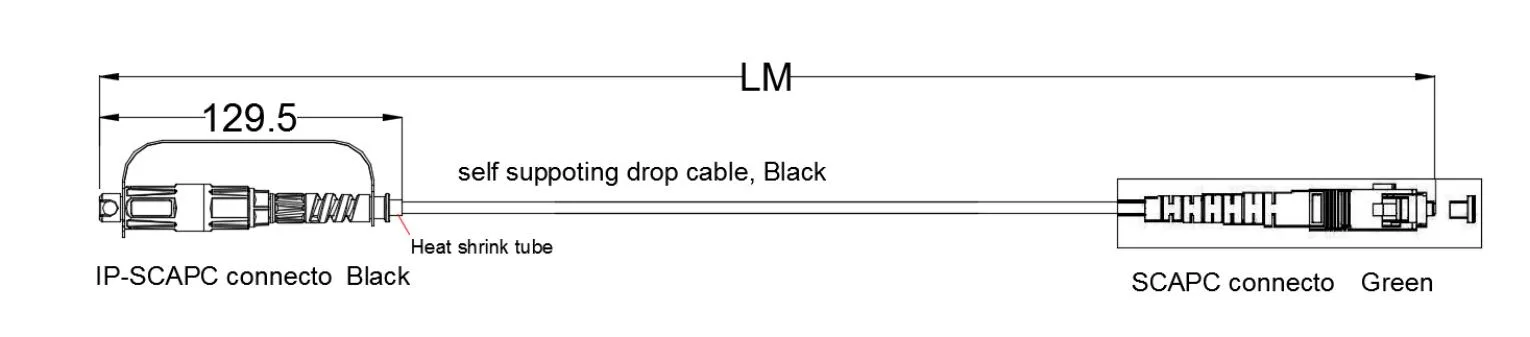

Dimensionale tekening:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Pakket:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Pack -vereisten:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
