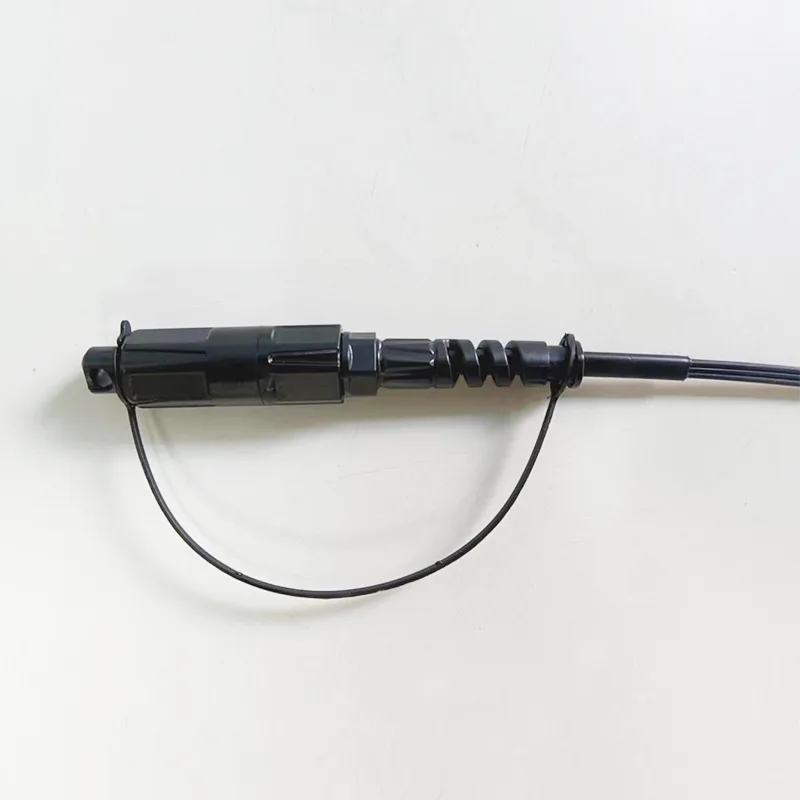

5x2 mm waterdichte druppel kabel SC/APC -connector optische vezeldaart

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0.30
Retournelverlies	db	≥ 60
Type verbinding		SC/APC
Ferrule		Keramisch
Verbindingscycli		500
Kabeljaskleur		Zwart
Kabelbuit diameter	mm	（5,2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (zonder boodschapper)
Vezelmodus		Enkele modus: G657A2
Kabeljasmateriaal		Lszh
Kabelgewicht	Km/km	20 ± 3
Afdrukinhoud		Aanpasbaar
Lengte	m	100 of aanpasbaar (Tolerantie: ± 0,5 m)
Type connector		Input: Accord H Optic SC/APC
Type connector		Uitgang: zonder connector
Tractie (axiale tussen kabel en connector)	N	100
Waterdichte graad		IP68
Bedrijfstemperatuur	℃	-20 ° C ~ +65 ℃
Opslagtemperatuur	℃	-20 ° C ~ +65 ℃

Kabelstructuur:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Optische vezel	Type	G-657 A2.
	Nee. Vezels	1
	Kleur	Blauw
Buitenste schede	Dimensie	（5,2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (zonder boodschapper)
	Materiaal	Lszh
	Kleur	Zwart
Staalsterkte lid	Materia	Staaldraad
Staalsterkte lid	Diameter	0,45 mm
Lid van het staal zelfsterkte	Materia	Staaldraad
Lid van het staal zelfsterkte	Diameter	1,2 mm
Gewicht		20 ± 3 kg/km
Tegel (n)		Lange termijn: 300N Korte termijn: 600 n
Verbrijzeling		1000n/10 cm
Min. Buigradius		15xd (statisch); 30xd (dynamisch)
Temperatuurbereik		-20 ° C tot +65 ° C

Vezelkenmerken:

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten tenminste zijn in overeenstemming met de ITU-T-aanbeveling G.657A2 en moeten als volgt zijn.

Parameter		Specificatie
Verzwakkingscoëfficiënt	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Verzwakking (na kabel)	@1310nm	≤0,40db/km
	@1550 nm	≤0.30db/km
Uniformiteit van verzwakking op 1310 nm		≤0,05db
Uniformiteit van verzwakking op 1550 nm		≤0,05db
Kabelgrensgolflengte (λcc)		≤ 1260 nm
Nul-dispersie golflengte		1300 ~ 1324 nm
Zero-dispersie helling		≤ 0,092 ps/(nm^2. km)
Absolute waarde van dispersie bij 1288nm ~ 1339nm		≤3,5 ps/(nm · km)
Absolute waarde van dispersie bij 1271nm ~ 1360nm		≤5,3ps/(nm · km)
Dispersie bij 1550 nm		≤18ps/(nm · km)
Dispersie op 1625 nm		≤23ps/(nm · km)
Modus velddiameter (MFD) bij 1310 nm		8,60 ± 0,4 mm
Modus velddiameter (MFD) bij 1550 nm		9.4-10,4 mm
Polarisatiemodus Dispersie (PMD) Vezel		≤0.125ps/km^1/2
Polarisatiemodus dispersie (PMD) kabel		≤0.200ps/km^1/2
PMD -coëfficiënt	M	20 kabels
	Q	0,01%
	PMDQ	≤0,20 ps/km^1/2
Geometrische kenmerken
Bekleding diameter		125 ± 0,8 mm
Niet-circulariteit bekleding		≤1,0%
Kern/bekleding concentriciteitsfout		≤0,8 mm
Vezeldiameter met coating (ongekleurd)		245 ± 10 μm
Vezeldiameter met coating (gekleurd)		250 ± 10 μm
Concentriciteitsfout van bekleding/coating		≤12,0 mm
Spanningstest		100kpsi of 0,69gpa
Verwijdering van de coating (n)		1.0 ～ 9.0
Mechanische kenmerken
MacRobend -verlies bij 1550 nm	R = 15 mm, 10 beurten	≤0,03db
	R = 10 mm, 1turn	≤0.10db
	R = 7,5 mm, 1Turn	≤0,5db
MacRobend -verlies bij 1625 nm	R = 15 mm, 10 beurten	≤0.10db
	R = 10 mm, 1turn	≤0,20db
	R = 7,5 mm, 1Turn	≤1,0db

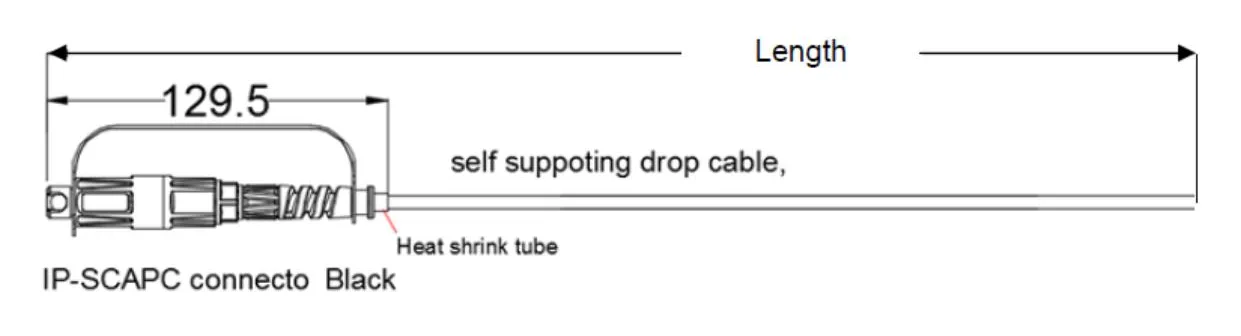

Dimensionale tekening:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pakket:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pack -vereisten:

Carton Grootte ： 600*320*265mm, transparante afdichtingstape "i" lettertype afdichtingsdoos.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

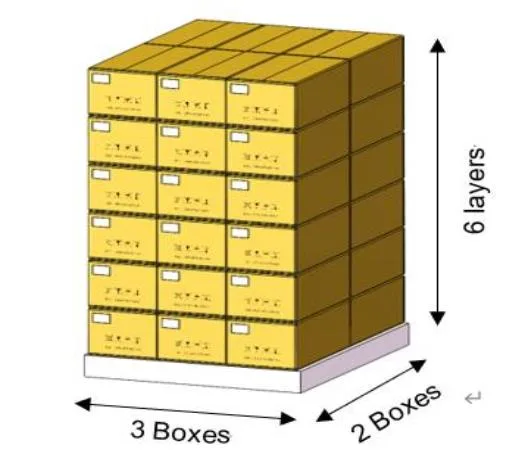

Schematisch diagram van houten plaat:

HOUTEN PLANDGROOTTE: 1200 *1000 mm.

Stapelvereisten: één laag van zes dozen, die zes lagen stapelen.

Top 4 Rechtse hoekbeveiliging en gebruik vervolgens stevig "#" lettertypeverpakkingsgordel.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
