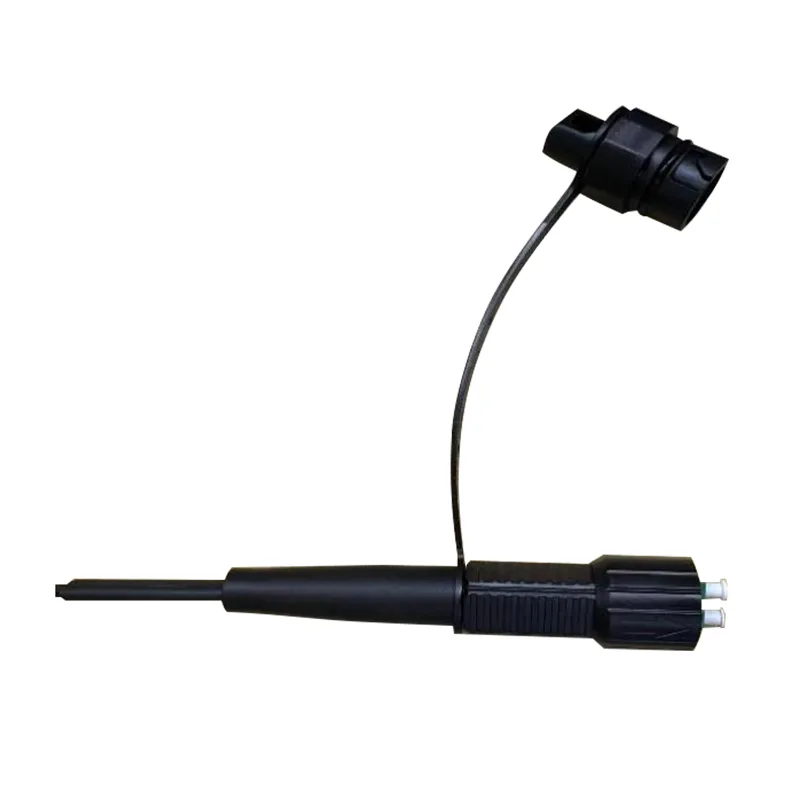

Duplex LC/UPC Waterdichte ronde kabel Optische vezel Patch koorden (Accord Mini DLC -connector)

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelselling		Duplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0.30
Retournelverlies	db	≥50 (UPC)
Kabeljaskleur		Zwart
Kabelbuit diameter	mm	7,0 ± 0,2
Vezelmodus		Enkele modus: G657 A2
Kabeljasmateriaal		Lszh
Kabelgewicht	Km/km	38 （ongeveer）
Afdrukinhoud		Aanpasbaar
Lengte	m	50 、 75 、 100 、 150 、 200、250 、 300 of aanpasbaar (tolerantie: ± 0,5 m)
Type connector		Invoer:	Accord Mini DLC/UPC -connector
		Uitvoer:	Accord Duplex LC/UPC -connector
Waterdichte graad		IP68
Bedrijfstemperatuur	℃	-40 ° C ~ +70 ℃
Opslagtemperatuur	℃	-40 ° C ~ +70 ℃

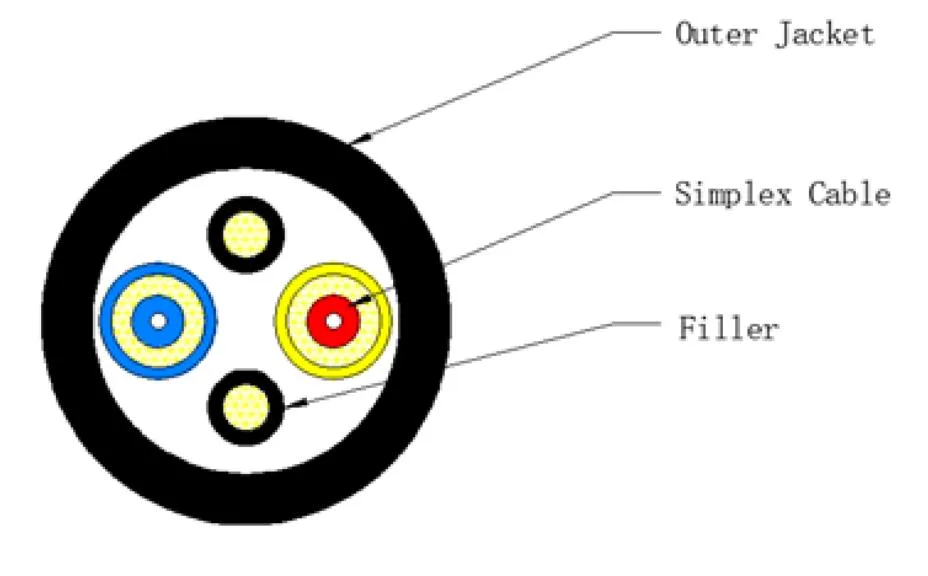

Kabelstructuur:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabelspecificatie:

Item	Inhoud	Waarde
Strakke buffervezel	Nummer	2
	TYPE	G.657A2
	Diameter (mm)	0,90 ± 0,05
	Materiaal	Lszh
	Kleur	WIT
Simplex -kabel	Materiaal	Lszh
	Diameter (mm)	2,0 ± 0,1
	Kleur	Blauw en geel
Hengel	Materiaal	Lszh
	Diameter (mm)	1,3 ± 0,1
	Kleur	Zwart
Buitenjas	Materiaal	Lszh
	Diameter (mm)	7,0 ± 0,2
	Kleur	Zwart
	Dikte (mm)	1,0 ± 0,1
Kabelgewicht (kg/km) ca.		38 ± 3
Stretching -test (N)		Lange termijn: 400 n Korte termijn: 800 n
Afvlakkingstest (n/10 cm)		Lange termijn: 1000 n/10 cm Korte termijn: 2200 n/10 cm
Min. Buigradius		10xod (statisch); 20xod (dynamisch)
Installatietemperatuur		-40 ° C tot +70 ° C
Opslagtemperatuur		-40 ° C tot +70 ° C

Prestaties van gecabbelaste optische vezels

De prestaties van gecabbelaste optische vezel (ITU-T rec. G.657A2)

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelgrensgolflengte	≤ 1260 nm
Nul-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatische dispersie @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern / beklede concentriciteitsfout	≤ 0,5 één
Bekleding diameter	125,0 ± 0,7 één
Niet-circulariteit bekleding	≤5%
Primaire coatingdiameter	242 ± 7 One
Concentriciteit Primaire coating / coating	≤10 µm
Niet-circulariteit coaten	≤0,7%
Verzwakking met kabelbuigverlies 10 Draai 1 doorn 15 mm 1 draai 1 doorn 10 mm 1 Draai 1 doorn 7,5 mm	1550 nm ≤ δ 0,03 dB/km 1550 nm ≤ δ 0,1 dB/km 1550 nm ≤ δ 0,5 dB/km

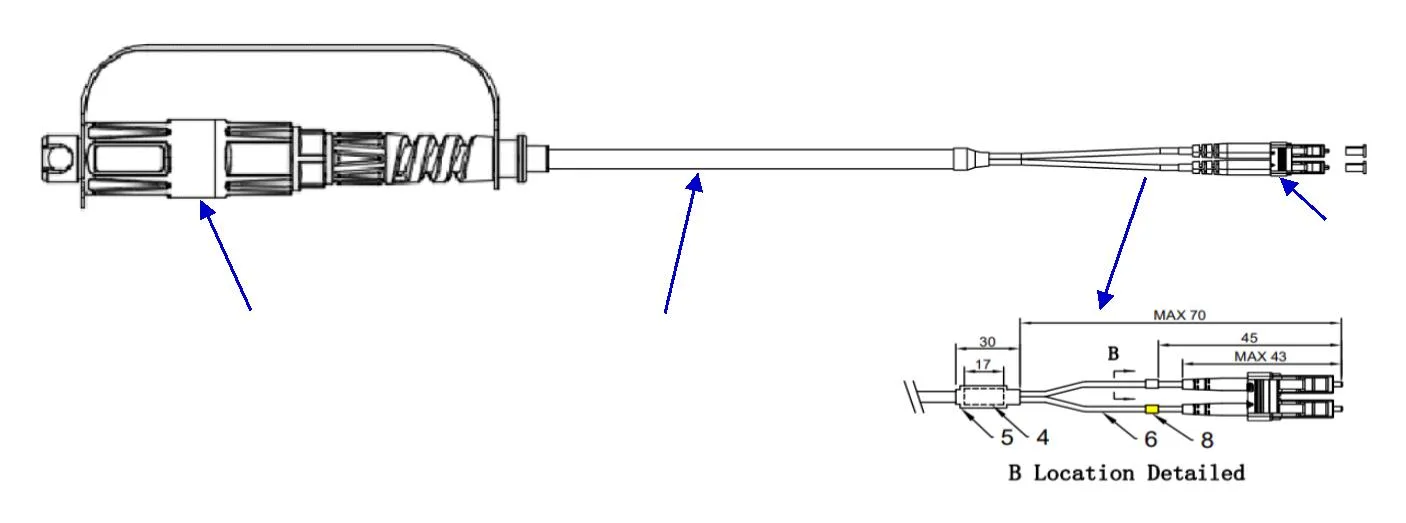

Dimensionale tekening:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Nee	Beschrijving	Qty
1	SM G.657A2 2 kern met 2,0 mm vezels. OD7,0 mm, zwarte LSZH	1
2	Mini DLC Connector Black	1
3	LC3.0 Duplex voor single -mode vezels, beige, buis voor IC -connector, wit	2
4	Rubberen warmte krimpende buis, zwart, OD 8,5 mm L = 17 mm	1
5	Rubberen warmte krimpbare buis, zwart, OD 8,5 m L-30mm	2
6	Flexibele bescherming met stalen buis, OD 2,8 mm L = 52 mm	2
8	Warmte krimpende buis, wit /geel OD3.0mm L = 5 mm	2
