Uni-buis niet-metaalachtige 73 mantel lichtgewicht verlichting anti-rijen vezel optische kabel

De structuur van de uni-buis niet-metaalachtige 73 mantel lichtgewicht verlichting anti-Rodent glasvezel optische kabel is om optische vezel met één modus of optische vezel met meerdere modellen in een losse buis van hoog modulus polyester materiaal te plaatsen en de buis wordt gevuld met waterdichte verbinding. Waterblokkeermateriaal wordt aan de losse buis toegevoegd om de waterdichte prestaties van de optische kabel te garanderen. De losse buis is gewikkeld met FRP -staaf en een laag polyethyleen binnenhuls wordt geëxtrudeerd op de kabelkern. Nadat de FRP -riem longitudinaal is verpakt, wordt een polyethyleen buitenhuls geëxtrudeerd om een kabel te vormen.

Stuur onderzoek

Productomschrijving

Kenmerken

Goede mechanische en temperatuureigenschappen

Goede hydrolyse -weerstand en hoge sterkte

Speciale buisvulverbinding zorgen voor een kritieke bescherming van vezels

Goede laterale drukweerstand en zachtheid

Inpakken FRP zorgt voor de treksterkte van de kabel en biedt een goede bescherming voor de losse buis

Wikkel FRP- en FRP-tape-pantser maken de kabel een uitstekende knaagdierbestendige prestatie

Polyethyleen (PE) schede heeft een goede weerstand tegen UV -straling

Kleine diameter, lichtgewicht en vriendelijke installatie

Normen

GYQFXTY73-kabel voldoet aan de standaard YDT 769-2010 evenals IEC 60794-1.

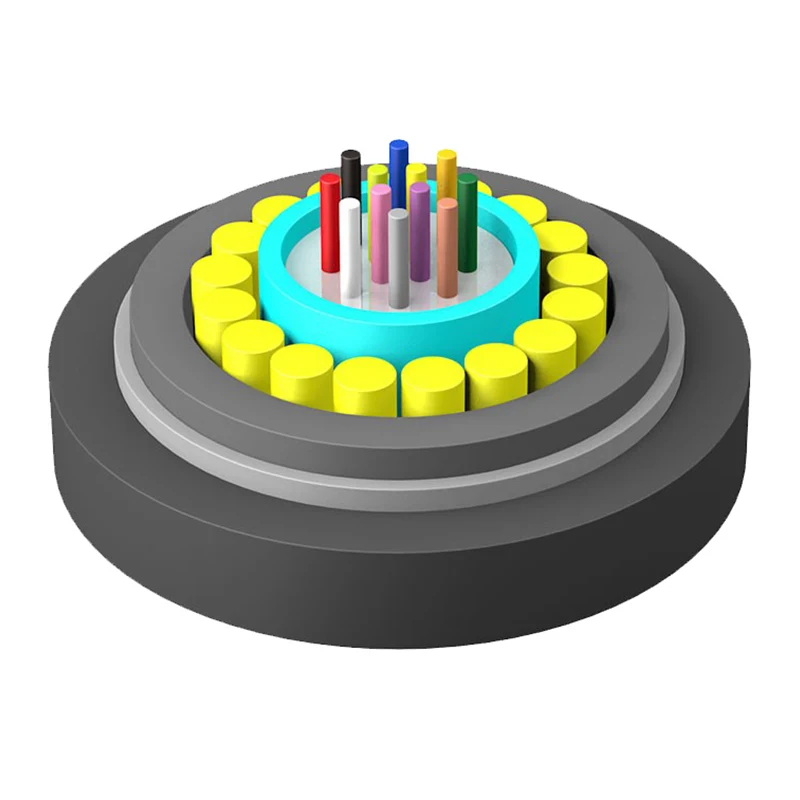

Structuurtekening

1. Beveiliging

2. Buis vulverbinding

3. Loose buis

4.FRP

5. kabel vulmateriaal

6. Pe binnenste schede

7. waterblokkerend materiaal

8.FRP -tape

9.pe buitenste schede

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Technische parameters

Kabeltype (Verhoogd met 2 vezels)	Vezelselling	Kabelgewicht (ref) (kg/km)	Treksterkte Lange/korte termijn (n)	Verzekering weerstand Lange/korte termijn (n/100 mm)	Buigradius Statisch/dynamisch (mm)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Opslag/bedrijfstemperatuur: -40 ℃ -+70 ℃

Optische kenmerken

Vezeltype	Verzwakking (+20 ℃)				Bandbreedte		Numerieke opening	Kabelgrensgolflengte λcc
Vezeltype	@850 nm	@1300 nm	@1310nm	@1550 nm	@850 nm	@1300 nm	Numerieke opening	Kabelgrensgolflengte λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500 mHz · km	≥500 mHz · km	0,200 ± 0,015NA	---
62.5/125 µm	≤3.5db/km	≤1.2db/km	---	---	≥200 mHz · km	≥500 mHz · km	0,275 ± 0,015NA	---

Opmerking:

A. Achtervoegsel XN geeft het glasvezeltype aan

B. De kleurarrangementen van vezels en buis zijn gespecificeerd in de kleuridentificatietabel

C. De uni-buis niet-metalen 73 mantel lichtgewicht verlichting anti-Rodende glasvezel optische kabel mag niet meer dan 6 maanden in de buitenomgeving bewaren om de kabelbeelden goed te houden

Toepassing: kanaal/antenne
