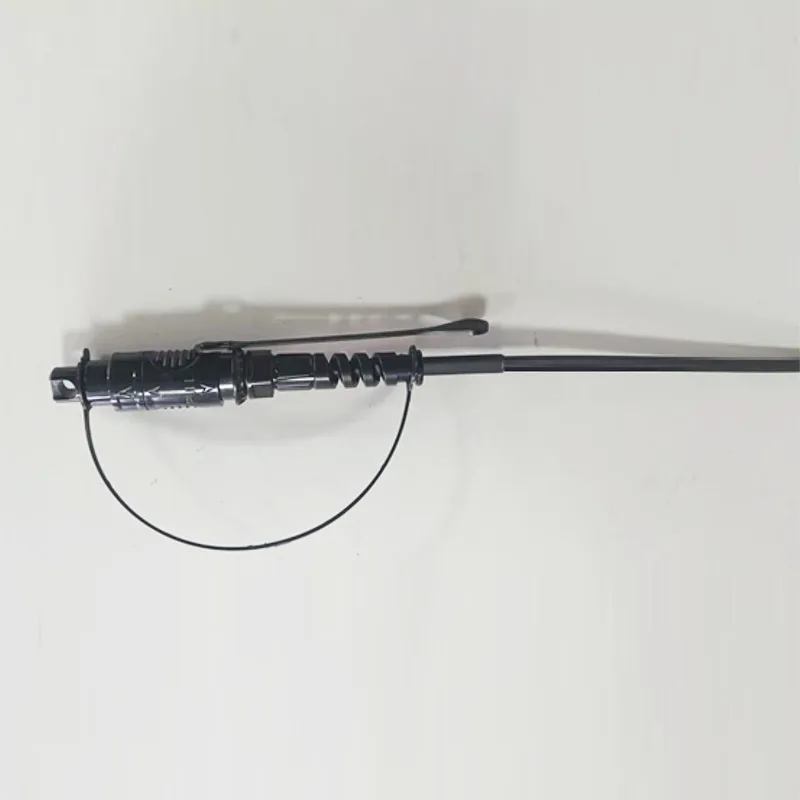

φ5mm waterdichte ronde kabel YOFC SC/APC -connector patch koord

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

1. Patch Cord Technische specificatie

Constructies	Eenheid	Beschrijvingen
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0,30 (typisch: 0,15)
Retournelverlies	db	≥ 55
Type verbinding		SC/APC
Ferrule		Keramisch
Verbindingscycli		500
Kabeljaskleur		Zwart
Kabelbuit diameter	mm	5,0 ± 0,2
Vezelmodus		Enkele modus: G657A1 of G657A
Kabeljasmateriaal		HDPE
Kabelgewicht	Km/km	22 （ongeveer）
Afdrukinhoud		Aanpasbaar
Lengte	m	50 of aanpasbaar (Tolerantie: ± 0,5 m)
Type connector		Input ： Accord H Optic SC/APC
Type connector		Uitvoer ： Accord H Optic SC/APC
Tractie (axiaal tussen kabel en connector)	N	200
Waterdichte graad		IP68
Bedrijfstemperatuur	℃	-25 ° C ~ +70 ℃
Opslagtemperatuur	℃	-25 ° C ~ +70 ℃

2. Kabel dwarsdoorsnede

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Grootte van de kabelstructuur

Item	Inhoud	Specificaties
Strakke buffervezel	Nummer	1
	Type	G.657A1 of G.657A2
	Kleur	Blauw
	Materiaal	Lszh
	Diameter (mm)	0,90 ± 0,05
Binnenste schede	Diameter (mm)	2,8 ± 0,2
	Dikte (mm)	0,25 ± 0,05
	Kleur	Wit
	Materiaal	Lszh
Krachtlid 1	Materiaal	Gelijmde frp
Krachtlid 1	Hoeveelheid	0,5*2
Krachtlid 2	Materiaal	Aramid -garen + water blokkerende glasgaren
Scheurkoord	Nummer	1
Scheurkoord	Kleur	Rood
Schede	Materiaal	HDPE
	Diameter (mm)	5,0 ± 0,2
	Dikte (mm)	1,1 ± 0,1
	Kleur	Zwart
Kabelwinth	Km/km	22 ± 3
Tegel (n)		Lange termijn: 400N Korte termijn: 800 n
Min. Buigradius		15xd (statisch); 30xd (dynamisch)
Bedrijfstemperatuurbereik:	℃	-25 ℃ tot +70 ℃
Opslag / transporttemperatuurbereik:	℃	-25 ℃ tot +70 ℃
Installatietemperatuurbereik:	℃	-25 ℃ tot +70 ℃

4. Patch koorddimensionale tekening

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

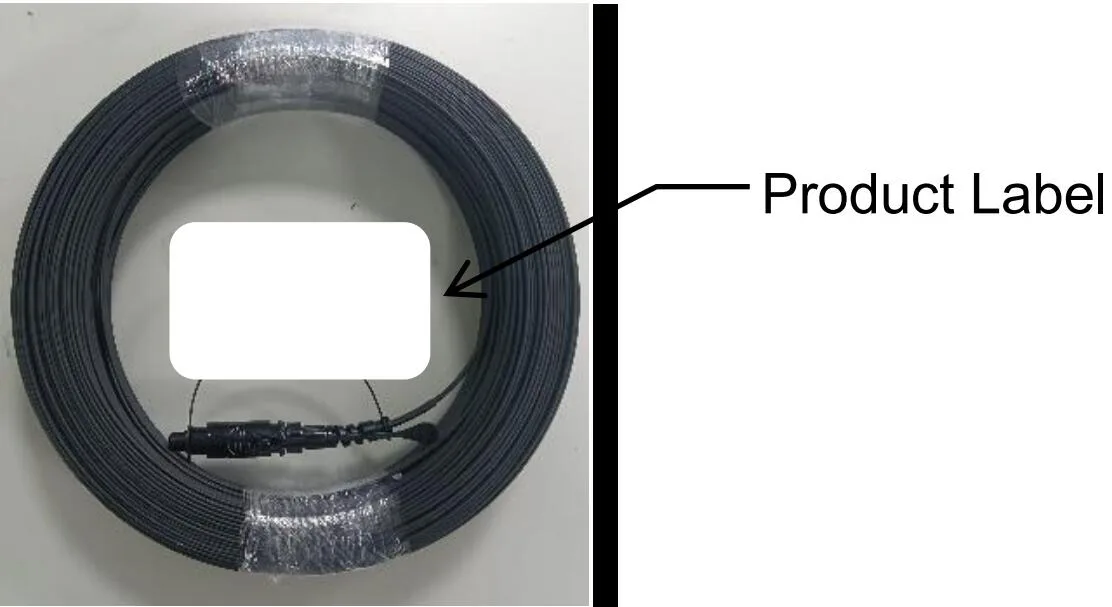

5. Pakket

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Pack -eisen

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
