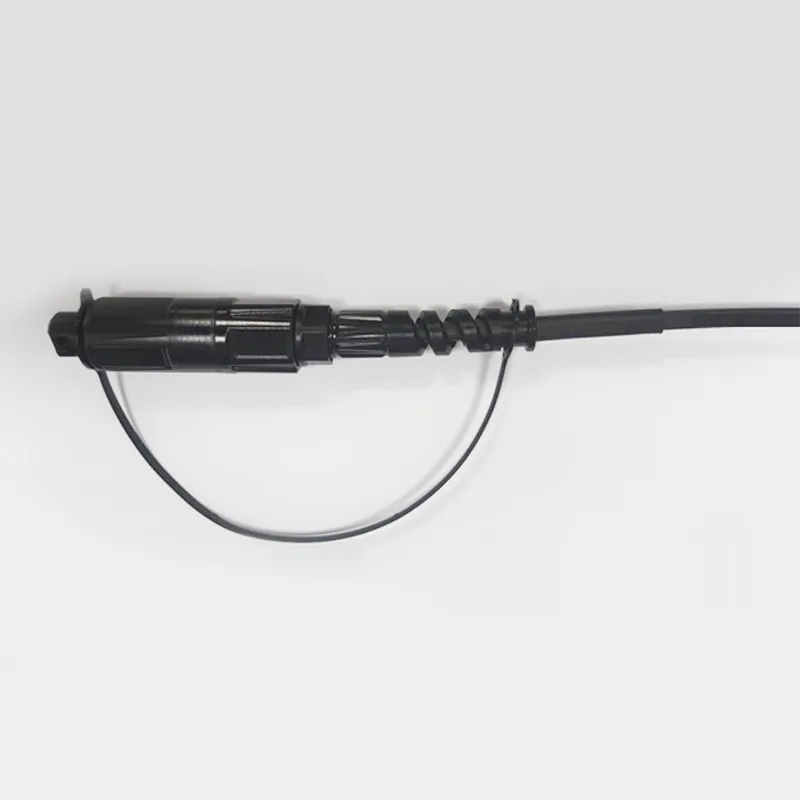

φ5mm waterdichte vezelkabel optitap SC/APC -connector patch koord

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

Patch Cord Technische specificatie

Constructies	Eenheid	Beschrijvingen
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0,50 (typisch: 0,3)
Retournelverlies	db	≥55 (APC)
Kabeljaskleur		Zwart
Kabelbuit diameter	mm	Φ5.0 (± 0,2)
Vezelmodus		Enkele modus: G657 A2
Kabeljasmateriaal		LSZH (UV -bescherming en brandweerstand)
Kabelgewicht	Km/km	28 （ongeveer）
Afdrukinhoud		Aanpasbaar
Lengte	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerantie: ± 0,5 m)
Type connector		Input: Accord Optitap SC/APC
Type connector		Uitgang: Accord Optitap SC/APC
Waterdichte graad		IP68
Treksterkte	N	200
Bedrijfstemperatuur	℃	-20 ~ +65

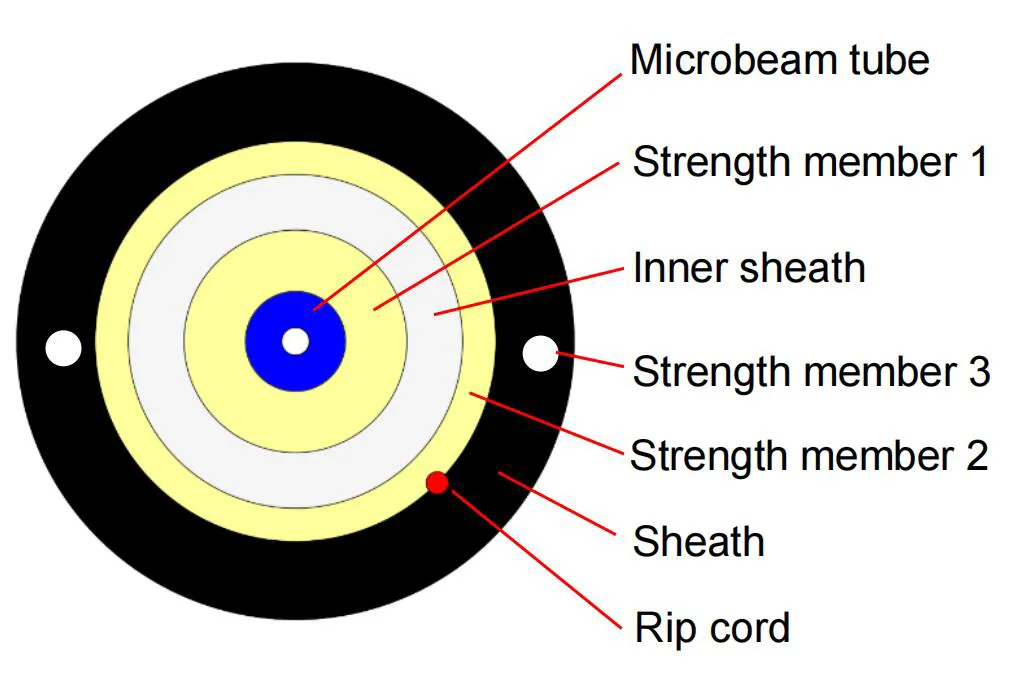

Kabel dwarsdoorsnede

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kabelstructuurgrootte

Item	Inhoud	Specificaties
Vezel	Nummer	1
	Type	G.657A2
	Kleur	BLAUW
Microbeambuis	Materiaal	Lszh
	Kleur	BLAUW
	Diameter (mm)	0,9 ± 0,05
Binnenste schede	Diameter (mm)	2,2 ± 0,05
	Dikte (mm)	0,4 ± 0,05
	Kleur	Ivoor/wit/beige
	Materiaal	Lszh
	Krachtlid 1	Aramid Yarn 1100D*3
Krachtlid 2	Materiaal	Aramidegaren
Krachtlid 2	Hoeveelheid	1100D*7
Krachtlid 3	Materiaal	Gelijmde frp
Krachtlid 3	Diameter (mm)	0,5*2
Scheurkoord	Nummer	1
Scheurkoord	Kleur	Rood
Schede	Materiaal	LSZH (UV -bescherming en brandweerstand)
	Diameter (mm)	5,0 ± 0,2
	Dikte (mm)	1,1 ± 0,1
	Kleur	Zwart
Kabelgewicht	Km/km	28 ± 3

Prestaties van optische vezelkabel

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten tenminste zijn in overeenstemming met de ITU-T-aanbeveling G.657A2 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelgrensgolflengte	≤ 1260 nm
Nul-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatische dispersie @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern / beklede concentriciteitsfout	≤ 0,5 één
Bekleding diameter	125,0 ± 0,7 één
Niet-circulariteit bekleding	≤5%
Primaire coatingdiameter	242 ± 7 One
Concentriciteit Primaire coating / coating	≤10 µm
Niet-circulariteit coaten	≤0,7%
Verzwakking met kabelbuigverlies 1 Draai 1 doorn 7,5 mm 10 beurten 1 doorn 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

Toepassingstemperatuurbereik

Bedrijfstemperatuurbereik	: -20 ℃ tot +65 ℃
Opslag- / transporttemperatuurbereik	: -20 ℃ tot +65 ℃
Installatietemperatuurbereik	: -20 ℃ tot +65 ℃

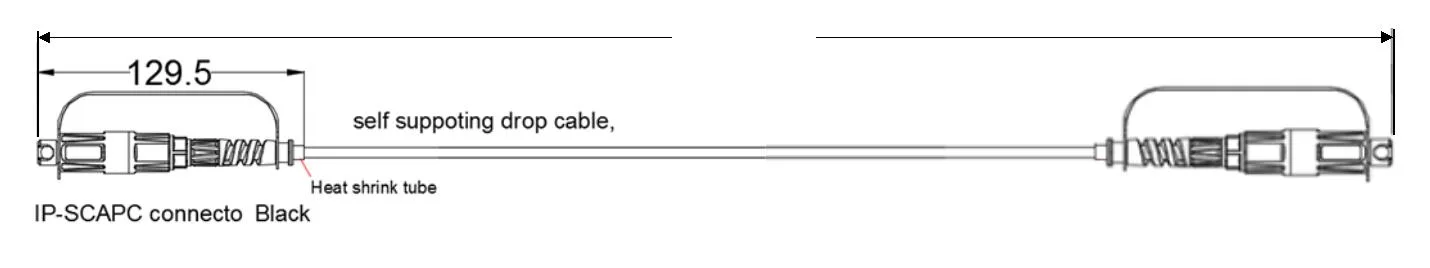

Dimensionale tekening

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

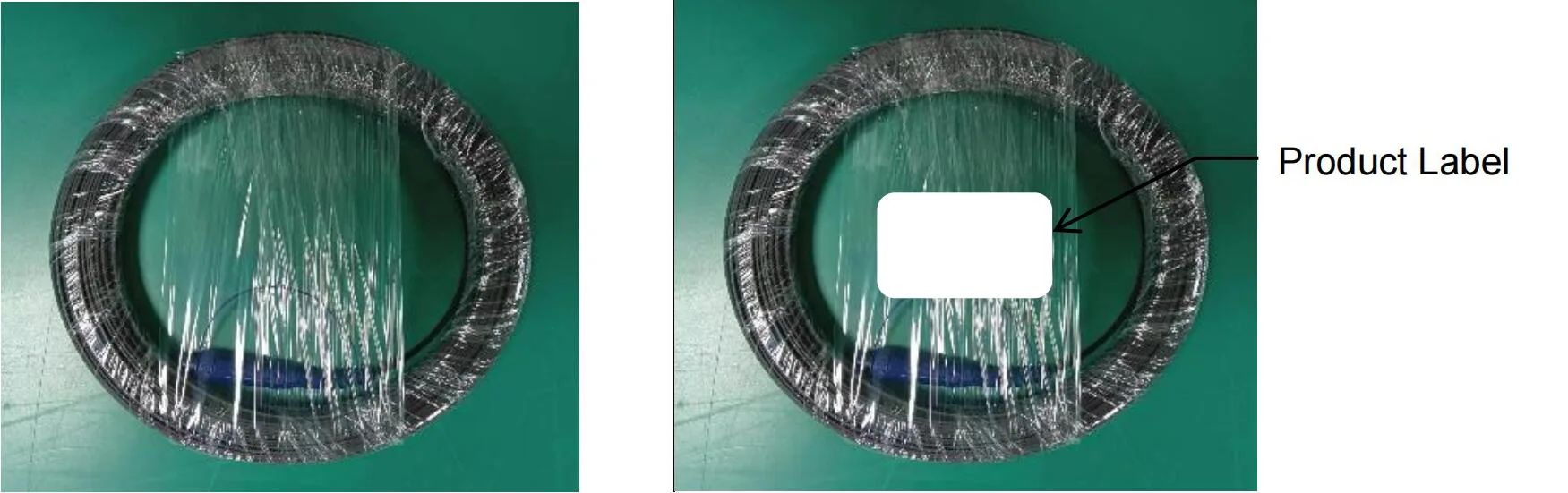

Pakket

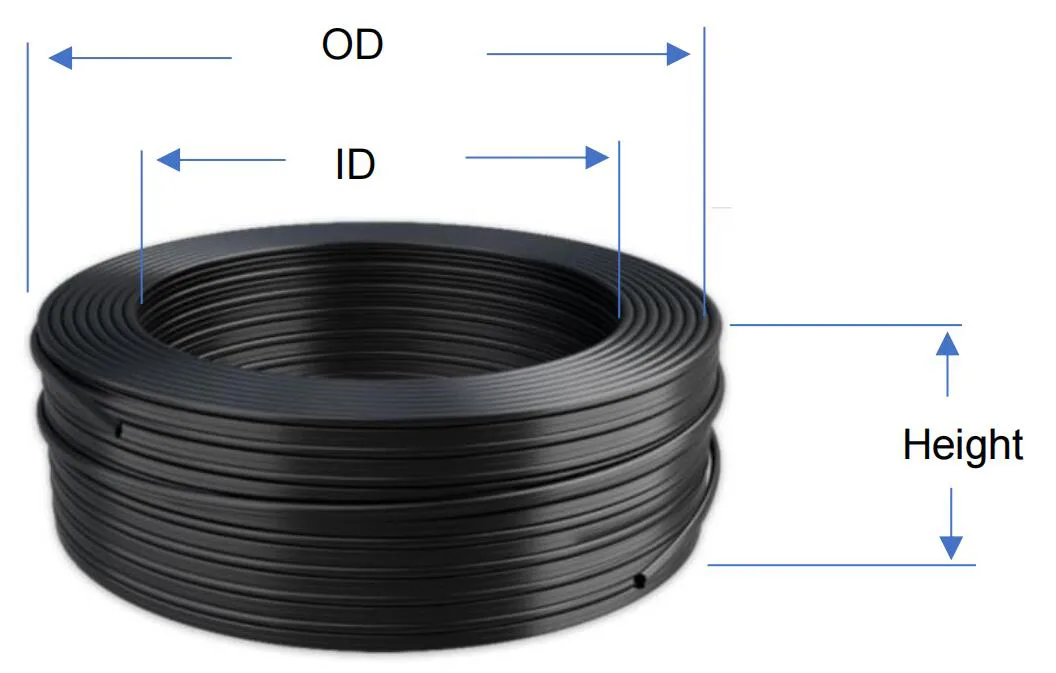

Vezelspoelwikkeling:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
