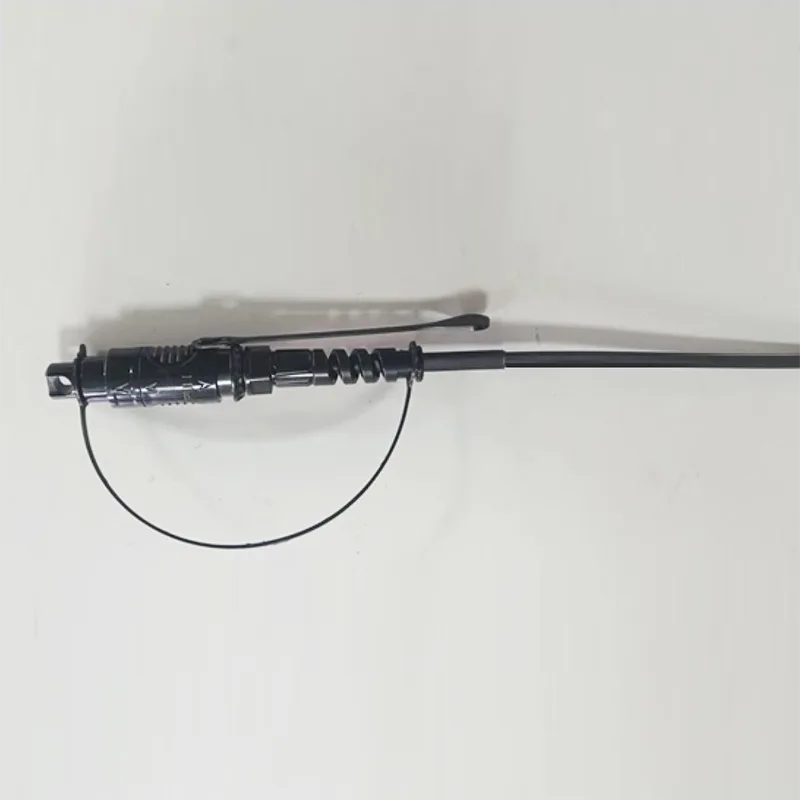

φ5mm waterdichte ronde kabel SC/APC -connector patch koord

Sollicitatie:● FTTX/FTTH -systemen● Ethernet -toepassingen● Catv -links● Optische signaalverdeling● Passieve optische netwerken (PON)● Backbone, horizontale en riser applicaties● Gebiede druppelterminalboxen● Buitengebieden; Strenge omgevingFuncties:● Laag inbrengen verlies, hoog rendementsverlies.●......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● FTTX/FTTH -systemen

● Ethernet -toepassingen

● Catv -links

● Optische signaalverdeling

● Passieve optische netwerken (PON)

● Backbone, horizontale en riser applicaties

● Gebiede druppelterminalboxen

● Buitengebieden; Strenge omgeving

Functies:

● Laag inbrengen verlies, hoog rendementsverlies.

● Goed in herhaalbaarheid en uitwisselbaarheid.

● 100% invoeging, rendementsverlies, eindgezicht en.

● Interferentie -inspectie.

● Uitstekend mechanisch uithoudingsvermogen.

● Naleving van Telcordia GR-326-core.

● Zorgt voor hoge prestaties en betrouwbaarheid bij het beheer van optische bekabeling.

● Snelle en eenvoudige installatie en herconfiguratie.

● Eenvoudige afhandeling, geen speciaal gereedschap nodig.

● IP68 waterdicht.

1. Patch Cord Technische specificatie

Constructies	Eenheid	Beschrijvingen
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0,50 (typisch: 0,15)
Retournelverlies	db	≥ 60
Type verbinding		SC/APC
Ferrule		Keramisch
Verbindingscycli		500
Kabeljaskleur		Zwart
Kabelbuit diameter	mm	5,0 ± 0,2
Vezelmodus		Enkele modus: G657A2
Kabeljasmateriaal		LSZH (met RAL9005) UL94V0
Kabelgewicht	Km/km	22 （ongeveer）
Afdrukinhoud		Aanpasbaar
Lengte	m	50 、 75 、 110 、 150、200、250 of aanpasbaar (Tolerantie: ± 0,5 m)
Type connector		Input ： Accord H Optic SC/APC
Type connector		Uitvoer ： Accord H Optic SC/APC
Tractie (axiaal tussen kabel en connector)	N	200
Waterdichte graad		IP68
Installatietemperatuur:	℃	0 ° C ~+40 ° C
Bedrijfstemperatuur	℃	-20 ° C ~ +60 ℃
Opslag- / transporttemperatuur	℃	-20 ° C ~ +60 ℃

2. Kabel dwarsdoorsnede

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Grootte van de kabelstructuur

Item	Inhoud	Specificaties
Strakke buffervezel	Nummer	1
	Type	G.657A2
	Kleur	Rood (RAL3020)
	Materiaal	LSZH (Blue Ral5017)
	Diameter (mm)	0,90 ± 0,05
Binnenste schede	Diameter (mm)	2,0 ± 0,1
	Dikte (mm)	0,4 ± 0,05
	Kleur	Wit
	Materiaal	Lszh
Krachtlid 1	Materiaal	Gelijmde frp
Krachtlid 1	Hoeveelheid	0,5*2
Krachtlid 2	Materiaal	Aramid -garen + water blokkerende glasgaren
Scheurkoord	Nummer	1
Scheurkoord	Kleur	Rood
Schede	Materiaal	LSZH (met RAL9005) UL94V0
	Diameter (mm)	5,0 ± 0,2
	Dikte (mm)	1,1 ± 0,1
	Kleur	Zwart
Kabelwinth	Km/km	22 ± 3
Min. Buigradius		10xd (statisch); 20xd (dynamisch)
Bedrijfstemperatuurbereik:	℃	-20 ° C ~ +60 ℃
Opslag / transporttemperatuurbereik:	℃	-20 ° C ~ +60 ℃
Installatietemperatuurbereik:	℃	0 ° C ~+40 ° C

4. Optische vezel

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten tenminste zijn in overeenstemming met de ITU-T-aanbeveling G.657A2 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Na kabelvorming @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelgrensgolflengte	≤ 1260 nm
Nul-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatische dispersie @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8.5-9.3um
Kern / beklede concentriciteitsfout	≤ 0,5 één
Bekleding diameter	125,0 ± 0,7 één
Niet-circulariteit bekleding	≤5%
Primaire coatingdiameter	242 ± 7 One
Concentriciteit Primaire coating / coating	≤10 µm
Niet-circulariteit coaten	≤0,7%
Verzwakking met kabelbuigverlies 1 Draai 1 doorn 7,5 mm 10 beurten 1 doorn 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

5. Mechanische en milieuprestatietest

S/N	Item	Testmethode	Aanvaardingsvoorwaarde
1	Treksterkte IEC 794-1-E1	- Laden: 1200N - Lengte van kabel onder belasting: 50 m - Laadtijd: ≥1min.	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen schade aan de buitenste jas en binnenelementen.
2	Crush -test IEC 794-1-E3	- Laad: 500N/100 mm*100 mm - Laadtijd: ≥1min.	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen schade aan de buitenste jas en binnenelementen.
3	Impactweerstand IEC 794-1-E4	- Punten van impact: 5 -Tijden van per punt: 1 - Impact -energie: 1n.m - straal van hamerkop: 12,5 mm - Impactpercentage: 2 sec/cyclus	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen schade aan de buitenste jas en binnenelementen.
4	Herhaalde buiging IEC 794-1-E6	- Buigradius: 20 x kabeldiameter - Laad: 20 n - Buigsnelheid: 3 sec/cyclus - Cyclische kromming: 30	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen schade aan de buitenste jas en binnenelementen.
5	Torsie IEC 794-1-E7	- lengte: 1 m - Laad: 50 n - draaisnelheid: 1 min/cyclus - draaihoek: ± 180 ° - Aantal cyclus: 10	- Verliesverandering ≤ 0,1 dB/km@1550 nm -Geen schade aan de buitenste jas en binnenelementen.
6	Temperatuur Fietstest IEC 794-1-F1	- Temperatuurstap: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tijd per stap: 24 uur - Aantal cyclus: 2	- Verliesverandering ≤ 0,1 dB/km@1550 nm - Geen vezelbreuk en geen schade schade.
7	Waterpenetratietest IEC 794-1-F5B	- Hoogte van water: 1 m - Voorbeeldlengte: 3 m - Testtijd: 24 uur	- Er mag geen water zijn gelekt uit de tegenovergestelde uiteinde van de kabel.

6. Patch koorddimensionale tekening

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

7. Pakket

Pack -eisen

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
