● Geavanceerd structuurontwerp, eenvoudige werking en redelijke routing.
● Materiaal: pp.
● Vochtbestendig, waterdicht, stofbestendig, anti-aging.
● Beschermingsniveau tot IP68.
● 1 Ovaal optische kabelinvoer, 2 vertakking optische kabelvermeldingen en 8 vooraf verbonden adapters.
● Er zijn verschillende soorten splitsingsbakken beschikbaar.
● Installatiemethode: paal gemonteerd, op de lucht gemonteerd, muur gemonteerd.

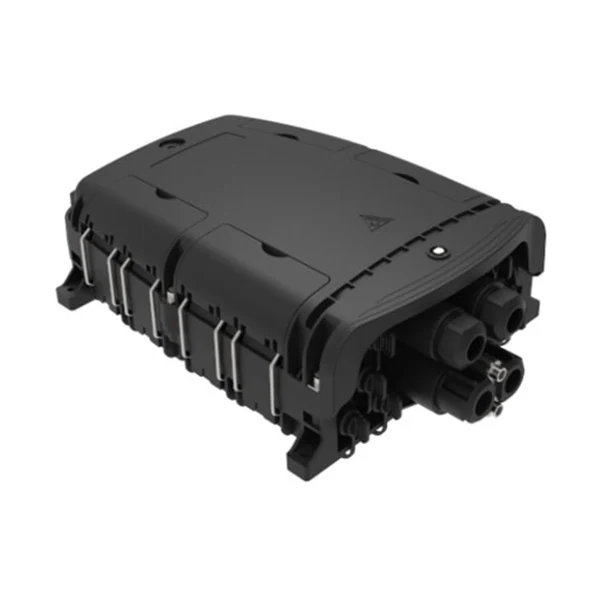

Waterdichte pre-geconnectoriseerde glasvezelkabelverdelingskast als de meest geavanceerde FTTX-netwerkverdelingsknooppuntapparatuur, bieden snelle en betrouwbare verbinding, goede bescherming en beheer voor het FTTX-netwerk.
Het product is ontworpen, vervaardigd en getest volgens de normen als volgt:
|
Dat-t g.652 |
Kenmerken van een optische met één modus vezel |
|
IEC 60794-1-1 |
Optische vezelkabels-hoofdstuk 1-1: generiek Specificatie-generaal |
|
IEC 60794-1-2 |
Optische vezelkabels-rol 1-2: generiek Specificatie-basische optische kabeltestprocedure |
|
Model: XB-8QX |
Specificaties |
Opmerking |
|

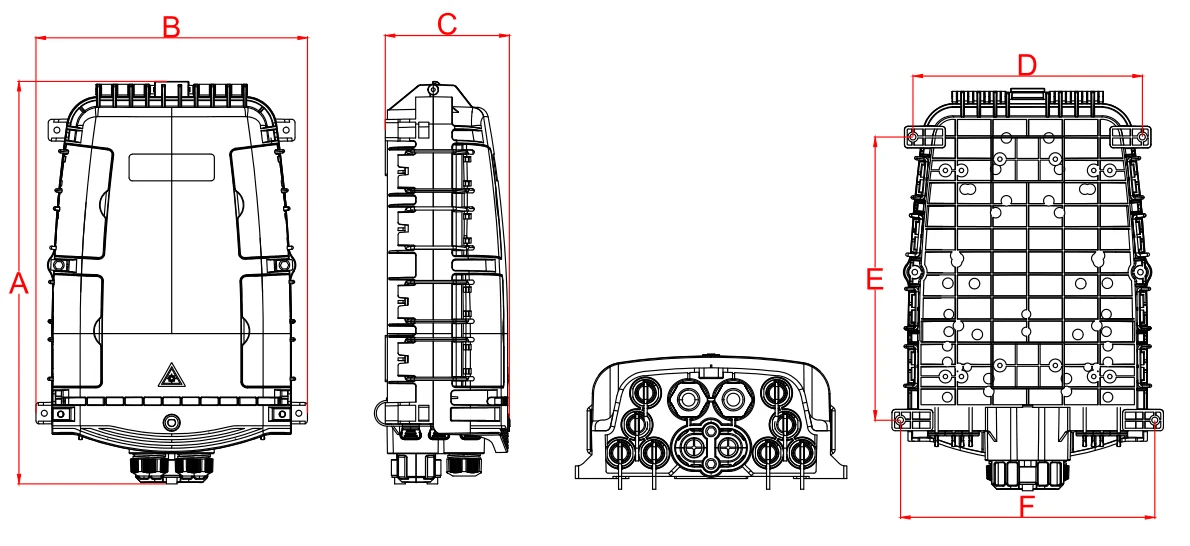

Extern Dimensie (mm) |
378*255*116 (a*b*c) |
|
|
Installatie gatpositie (mm) |
215*266*239 (d*e*f) |
|
|
Kleur |
Zwart |
Aanpasbaar |
|
Maat en hoeveelheid optisch kabelgat |
1 Ovaal optische kabelinvoer, 2 tak Optische kabelvermeldingen en 8 vooraf verbonden adapters |
|
|
Fusie Capaciteit (max) |
48 |
Lade A, 12x4 = 48, 2 lagen van Warmteknopbare splitsingsbeveiligingshuls. |
|
96 |
Lade C, 12x8 = 96, 1 laag van Warmteknopbare splitsingsbeveiligingshuls. |
|
|
96 |
Lade D, lade E, 24x4 = 96, 2 lagen van Warmteknopbare splitsingsbeveiligingshuls. |
|
|
128 |
Lade f, 16x8 = 128, 1 laag van Warmteknopbare splitsingsbeveiligingshuls. |
|
|
136 |
Max = 1e+7f = 24+7*16 = 136 |
|
|
Micro Plc splitter |
1x2 |
Splittergrootte: 60x7x4mm. Kan worden geïnstalleerd in type A en type E splitsplay, 1 pc per splicing lade. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Splittergrootte: 60x12x4mm. Kan worden geïnstalleerd in type A-1 en Type E-1 splitsplay, 1 pc per splicing lade. |
|
|
Vezel kabeldiameter van de ongesneden doorgang via poort (mm) |
Φ18 |
* Opmerking: geef het type en de diameter van de optische kabel bij het kopen, bij het matchen van de juiste afdichtingsstekker om de afdichtingsprestaties te garanderen. |
|
Vezel Kabelafmeting van de takkabelpoort (mm) |
Φ18 |
|
|
Ip beschermingsniveau |
IP68 |
|
|
Ontvlambaarheid |
HB (conventioneel) |
kan worden aangepast aan vereisten |
|
Neutrale Salt Spray Test (NSS) |
48 H |
