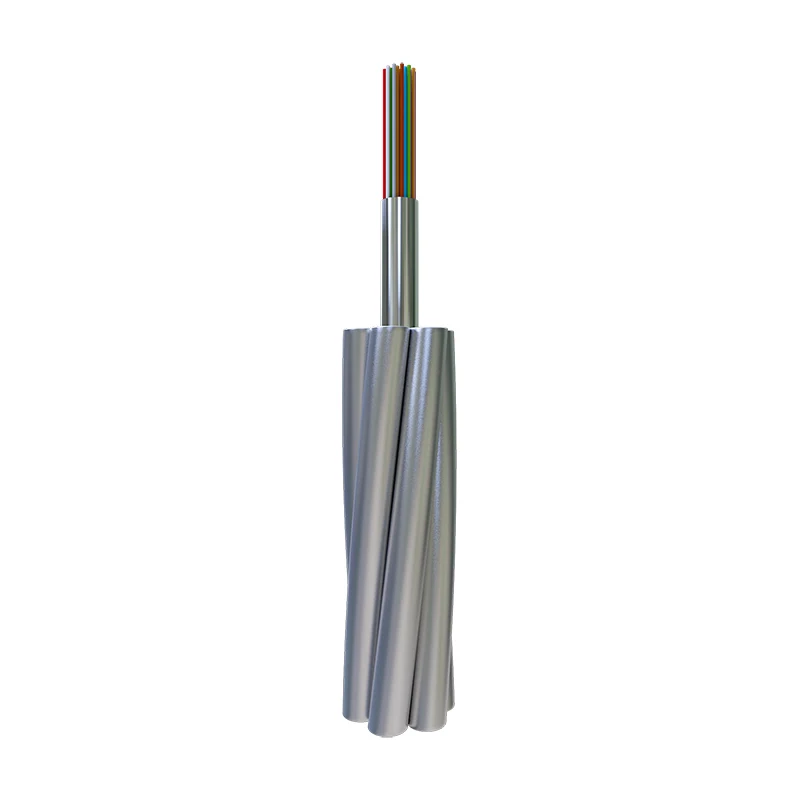

Uni-buis optische vezelcomposiet boven de gronddraad

Verzwakking

Bandbreedte

Dispersie van polarisatiemodus

@850 nm

@1300 nm

@1310nm

@1550 nm

@850 nm

@1300 nm

Individuele vezel

Ontwerpverbindingwaarde (M = 20, Q = 0,01%)

G652D

—

—

≤0,35db/km

≤0,21db/km

—

—

≤0,20 ps/ km

≤0,1PS/ km

G655

—

—

—

≤0,22db/km

—

—

≤0,20 ps/ km

≤0,1PS/ km

50/125 μm

≤3.0db/km

≤1.0db/km

—

—

≥600mhz.km

≥1200mhz.km

—

—

62.5/125μm

≤3.5db/km

≤1.0db/km

—

—

≥200mhz.km

≥600mhz.km

—

—

Classificatie

Materiaal

Waarde

Bouw

Optische vezel

G652D/G655 etc.

2 - 48

Beveiligingsbuis

Roestvrijstalen buis

1.5 - 6 mm

Gestrande lijn

Als draad/AA -draad/Al -staaf

1.5 - 6 mm

Max. Diameter

18 mm

Max. Dwarsdoorsnede

200 mm2

Kenmerk

Volgens de normen als DL/T 832, IEC60794-4-10, IEEE1138

Max. Treksterkte (RTS) (KN)

280

Max. Crush -sterkte （N/100 mm）

2200

Max. Korte stroomcapaciteit (40 ℃ -200 ℃) (KA2S)

100

Min. Buigstraal (dynamisch)

20d

Min. Buigstraal (statisch)

15d

Omgevingsprestaties

Installatie (℃)

-10 tot +50

Transport en werking (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃

-40 tot +65

Nee.

Technische gegevens

Producttype

Structuurtype

Max. Vezelselling

Sectie van als draad
(mm²)

Diameter

（Mm）

Kabelgewicht
(kg/km)

Beoordeel treksterkte

（KN）

20 ℃ DC

Weerstand

（Ω/km）

Korte tijdstroomcapaciteit

（40-200 ℃ ka2.s）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20AS, optische eenheid 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20AS, optische eenheid 1/3.2

24

≈50

9.6

≤345

≥58

≤1,82

≥11,5

3

OPGW-48B1.3-70- [77; 24]

6/3.8/20AS, optische eenheid 1/3.8

48

≈70

11.4

≤475

≥77

≤1,30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3.8/40AS, optische eenheid 1/3.8

48

≈70

11.4

≤340

≥42

≤0,70

≥38

Item

Testmethode

Vereisten

Spanning

IEC 60794-1-2-E1

Laad: volgens de kabelstructuur

Voorbeeldlengte: niet minder dan 10 m, gekoppelde lengte, niet minder dan 100 m

Duurtijd: 1min

40%RTS Geen extra vezelstam （0,01%）, geen extra verzwakking (0,03 dB).

60%RTS fi bre -stam ≤0,25%, extra verzwakking≤0,05db

(Geen extra verzwakking na test).

Verbrijzeling

IEC 60794-1-2-E3

LOAD: Volgens bovenstaande tabel, drie punten duurtijd: 10 minuten

Extra verzwakking bij 1550 nm ≤0,05db/vezel; Geen schade aan de elementen

Waterpenetratie

IEC 60794-1-2-F5B

Tijd: 1 uur Monsterlengte: 0,5 m Waterhoogte: 1m

Geen waterlekkage.

Temperatuurcycling

IEC 60794-1-2-F1

Voorbeeldlengte: niet minder dan 500 m temperatuurbereik: -40 ℃ tot +65 ℃

Cycli: 2

Temperatuurcyclingtest Woontijd: 12h

De verandering in verzwakkingscoëfficiënt moet minder zijn dan 0,1dB/km bij 1550 nm.
