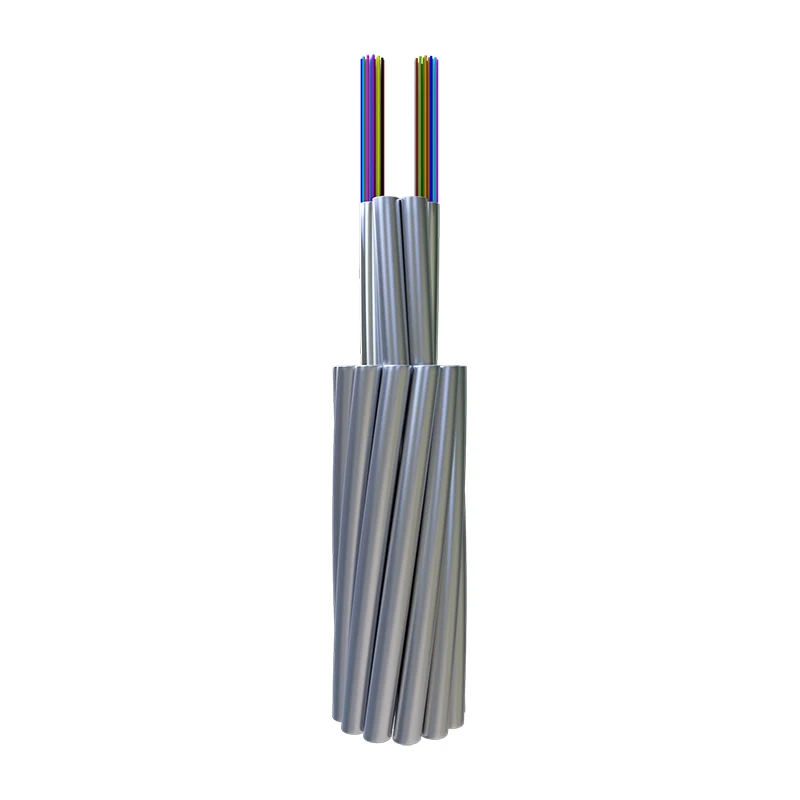

Samengestelde bovengrondse aardingsdraad met gestrande buis

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) is een multifunctionele hybride bovenleidingkabel van Orientalfiber, een betrouwbare Chinese fabrikant en leverancier. Deze OPGW integreert optische vezels in een gestrande buisstructuur, die zowel dienst doet als bovengrondse aarddraad als als optisch communicatiemedium met hoge capaciteit. Het is ontworpen om stabiele gegevensoverdracht, sterke mechanische prestaties en duurzaamheid op de lange termijn te garanderen in overhead-implementatieomgevingen. Het product is geschikt voor elektriciteitsnetten, spoorwegen en andere infrastructuurprojecten waarbij gecombineerde bliksembeveiliging en communicatiebetrouwbaarheid essentieel zijn.

Stuur onderzoek

Productomschrijving

Bij de aanleg van moderne elektriciteitsnetwerken is de vraag naar gelijktijdige hoogspanningstransmissie en snelle databackhaul nog nooit zo groot geweest.Oosterse vezelsbiedt een gespecialiseerdOptische vezel-composiet bovengrondse aarddraad met gestrande buis (OPGW), een geavanceerde hybride kabel die is ontworpen om traditionele afschermdraden te vervangen. Door optische vezels te integreren in een gestrande metalen structuur, biedt onze OPGW een oplossing met twee functies: het bieden van betrouwbare bliksembeveiliging voor hoogspanningslijnen en tegelijkertijd dienen als de ruggengraat voor telecommunicatie en netwerkautomatisering.

Productdefinitie: de infrastructuur met twee rollen

DeSamengestelde bovengrondse aardingsdraad met gestrande buisis een bovengrondse kabel die de functies vervult van een conventionele aarddraad (die de transmissielijn beschermt tegen blikseminslag en kortsluitstromen) en tegelijkertijd optische vezels huisvest voor datatransmissie. Dit gestrande ontwerp zorgt voor een groter aantal vezels en een grotere duurzaamheid, waardoor het de voorkeurskeuze is voor de aanleg van backbone-netwerken in de energiesector.

Strategische waarde voor inkoop en engineering

KiezenOosterse vezelszorgt er als uw leveringspartner voor dat uw infrastructuur voldoet aan de strenge eisen van het energielandschap van 2026. De belangrijkste inkoopvoordelen zijn onder meer:

Hoge vezeldichtheid:Ons ontwerp met gestrande buizen biedt aanzienlijk meer vezels dan versies met centrale buizen, waardoor een toekomstbestendige netwerkuitbreiding voor 5G en smart grid IoT wordt ondersteund.
Geoptimaliseerde kortsluitcapaciteit:Ontworpen om hoge foutstromen aan te kunnen zonder de integriteit van de optische vezels binnenin in gevaar te brengen.
Lagere levenscycluskosten:Met een levensduur die overeenkomt met de transmissielijn zelf, is deSamengestelde bovengrondse aardingsdraad met gestrande buisvermindert de noodzaak voor frequent onderhoud of upgrades.
Mondiale logistiek en schaal:Met een jaarlijkse productie van $20 miljoen bieden we de productieschaal die nodig is om infrastructuurprojecten op nationaal niveau van 500KV en 750KV te ondersteunen.

Technische kenmerken en prestatievoordelen

DeOosterse vezelsOPGW is met precisie vervaardigd om ervoor te zorgen dat het gedijt in de meest vluchtige buitenomgevingen:

Mechanische stabiliteit:Nauwkeurige procescontrole zorgt ervoor dat de vezels spanningsvrij blijven, zelfs onder zware wind, ijsbelasting of installatiekrachten met hoge treksterkte.
Thermische bescherming:De gestrande buizen zijn gevuld met gespecialiseerde verbindingen die vezels beschermen tegen de extreme hitte die wordt gegenereerd tijdens kortsluiting op de hoogspanningslijn.
Corrosiebestendigheid:Door gebruik te maken van met aluminium bekleed staal (ACS) en aluminiumlegeringsdraden is de kabel zeer goed bestand tegen aantasting van het milieu in kust- of industriële gebieden.
Opties voor grote diameters:Specifiek ontworpen om te voldoen aan de mechanische vereisten van nieuwe hoogspanningstransmissiesystemen (110KV tot 750KV).

Gedetailleerde specificaties en ontwerpparameters

De technische configuratie van deSamengestelde bovengrondse aardingsdraad met gestrande buiskan worden aangepast op basis van de specifieke overspanning en elektrische vereisten van het project:

Functie	Standaardspecificatie	Operationeel voordeel
Spanningsklasse	110KV, 220KV, 500KV, 750KV	Veelzijdig voor regionale en nationale netwerken.
Vezeltelling	Tot 144 vezels (of meer op aanvraag)	Ondersteunt enorme gegevensdoorvoer.
Materiaal samenstelling	ACS (met aluminium bekleed staal) + AA (aluminiumlegering)	Hoge sterkte-gewichtsverhouding.
Naleving van normen	IEEE 1138, IEC 60794-4	Zorgt voor mondiale interoperabiliteit en veiligheid.

Kerntoepassingen: het Smart Grid versterken

DeSamengestelde bovengrondse aardingsdraad met gestrande buisvanOosterse vezelsis een cruciaal onderdeel in verschillende sleutelsectoren:

Hoogspanningstransmissie:Primaire aarddraad voor nieuw gebouwde 220KV- en 500KV-lijnen, die bliksemafscherming en aarding biedt.
Communicatie met energiebedrijven:Real-time monitoring van transformatorstations, meting op afstand en beschermende relais.
Breedband-backhaul:Het verhuren van overtollige glasvezelcapaciteit aan telecommunicatiebedrijven voor datatransport op het platteland of over lange afstanden.
Slim netbeheer:Faciliteren van de communicatie met lage latentie die nodig is voor geautomatiseerde foutdetectie en zelfherstel van het elektriciteitsnet.

Kenmerken

● Nauwkeurige procescontrole om goede mechanische en temperatuurprestaties te garanderen

● Grotere diameter en meer optische vezels

● Stabiele structuur en hoge betrouwbaarheid

● Sterkte met grote trekspanning en grote stroomcapaciteit op korte termijn

Kenmerken van optische vezels

	Verzwakking				Bandbreedte		Polarisatie Modusverspreiding
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individueel Vezel	Ontwerp Verbindingswaarde (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20 ps/ km	≤0,1 ps/ km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20 ps/ km	≤0,1 ps/ km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructies en prestaties

	Classificatie	Materiaal	Waarde
Bouw	Optische vezel	G652D/G655 enz.	2 - 144
	Beschermingsbuis	Roestvrij stalen buis	1,5 - 6 mm
	Gestrande lijn	ALS draad/AA draad/Al Rod	1,5 - 6 mm
	Max. Diameter		30 mm
	Max. Dwarsdoorsnede		500 mm²
Kenmerkend	Volgens de normen als DL/T 832, IEC60794-4-10, IEEE1138
	Max. Treksterkte (RTS) (kN)		700
	Max. Verbrijzelingssterkte (N/100 mm)		3000
	Max. Korte stroomcapaciteit (40 ℃ tot 200 ℃) (kA2s)		2000
	Min. Bending Radius (Dynamic)		20D
	Min. Buigradius (statisch)		15D
Milieu Prestaties	Installatie (℃)		-10 tot +50
	Transport en bediening (℃)		-40 tot +65

Opmerking: D is de kabeldiameter.

Specifieke type- en technische gegevens

Nee.	Technische gegevens
Nee.	Producttype	Structuurtype	Max. Vezel Graaf	Sectie van AS Wire (mm2)	Diameter (mm)	Kabel gewicht (kg/km)	Beoordeel treksterkte (kN)	20℃DC Weerstand (Ω/km)	Korte tijd huidige capaciteit (40-200℃kA2.s)
1	OPGW-48B1.3-90-[112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2,8/20AS, optische eenheid 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90-[57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2,8/40AS, optische eenheid 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2,8/20AS, optische eenheid 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2,8/40AS, optische eenheid 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, optische eenheid 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, optische eenheid 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2,8/AA, optische eenheid 1/2,7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS＋5/2,9/20AS＋ 12/2,9/20AS, optische eenheid 1/2,8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12/2,9/30AS, optische eenheid 1/2,8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12/2,9/40AS, optische eenheid 1/2,8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS＋4/3,0/20AS＋ 12/3.0/20AS, optische eenheid 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, optische eenheid 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS＋4/3,0/40AS＋ 12/3.0/40AS, optische eenheid 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS＋5/3,0/20AS＋ 12/3.0/20AS, optische eenheid 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS＋5/3,0/30AS＋ 12/3.0/30AS, optische eenheid 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS＋5/3,0/40AS＋ 12/3.0/40AS, optische eenheid 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, optische eenheid 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, optische eenheid 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, optische eenheid 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, optische eenheid 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, optische eenheid 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, optische eenheid 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, optische eenheid 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, optische eenheid 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3,5/20AS, optische eenheid 1/3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3,6/20AS, optische eenheid 2/3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3,6/14AS, optische eenheid 1/3,5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3,6/20AS, optische eenheid 1/3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3,6/30AS, optische eenheid 1/3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3,6/40AS, optische eenheid 1/3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optische eenheid 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mechanische en omgevingstestkenmerken

Item	Testen Methode	Vereisten
Spanning	IEC 60794-1-2-E1 Laden: volgens kabelstructuur Voorbeeld lengte: niet minder dan 10m, gekoppelde lengte niet minder dan 100m Duur tijd: 1min	40%RTS geen extra vezelspanning (0,01%), geen extra demping (0,03dB). 60%RTS vezelspanning ≤0,25%, extra demping≤0,05dB (Nee extra demping na de test).
Verbrijzeling	IEC 60794-1-2-E3 Laden: volgens bovenstaande tabel drie punten Duur tijd: 10min	Extra verzwakking bij 1550 nm ≤0,05 dB/vezel; Geen schade aan de elementen
Water Penetratie	IEC 60794-1-2-F5B Tijd : 1 uur Monsterlengte: 0,5 m Water hoogte: 1m	Nee waterlekkage.
Temperatuur Fietsen	IEC 60794-1-2-F1 Voorbeeld lengte: maar liefst 500m Temperatuur bereik: -40℃tot +65℃ Cycli: 2 Temperatuur verblijftijd fietstest: 12 uur	De verandering in verzwakkingscoëfficiënt moet kleiner zijn dan 0,1 dB/km bij 1550 nm.

Veelgestelde vragen (FAQ)

Waarom is OPGW met gestrande buizen beter voor hoogspanningslijnen?

Het ontwerp met gestrande buizen maakt een grotere kabeldiameter en een groter aantal vezels mogelijk. Het verdeelt ook de mechanische spanning gelijkmatiger over de kabel, wat essentieel is voor kruisingen met grote overspanningen die worden gebruikt in 500KV- en 750KV-lijnen.

Hoe waarborgt Orientalfiber de kwaliteit van de OPGW?

Wij opereren onder ISO9001 kwaliteitsmanagement en ISO45001 veiligheidssystemen. Elke partij glasvezel-composiet bovengrondse aardingsdraad met gestrande buizen ondergaat vóór verzending strenge tests op treksterkte, pletweerstand en kortsluitprestaties.

Kan deze kabel op bestaande lijnen worden gebruikt?

Hoewel OPGW vaak wordt gebruikt voor "nieuw aangelegde" lijnen, wordt het vaak gebruikt om bestaande traditionele aarddraden te vervangen tijdens moderniseringsprojecten van het elektriciteitsnet om communicatiemogelijkheden aan oude routes toe te voegen.
