Voorgemonteerde ronde glasvezelkabel

Voorgemonteerde ronde glasvezelkabels bieden een robuuste en afgedichte verbindingsoplossing voor Fiber to the Home (FTTH) via een snel en nauwkeurig verbindingssysteem, waardoor de installatietijd, technische fouten en onderhoud worden verminderd. Bovendien garandeert het een hoge betrouwbaarheid en duurzaamheid van het netwerk.

Stuur onderzoek

Productomschrijving

Productcategorie: Fiber to the Home (FTTH) connectiviteitsoplossingen
Belangrijkste functie: Plug-and-play drop-kabel met snelle implementatie en versterkte SC/APC-aansluiting.
Naleving: Voldoet aan de IEC 61754-4-normen voor optische interfaceprestaties.

Orientalfiber levert de voorgemonteerde ronde glasvezelkabel als een krachtige oplossing voor residentiële en commerciële glasvezelimplementaties. Deze kabel is ontworpen door Jiangsu Xuben Photoelectric Technology Co., Ltd en integreert robuuste mechanische bescherming met nauwkeurig ontworpen connectoren om een stabiele signaaloverdracht onder uiteenlopende omgevingsomstandigheden te garanderen.

Productdefinitie en functionele reikwijdte

De voorgemonteerde ronde glasvezelkabel is een gespecialiseerd optisch samenstel bestaande uit een ronde kabel van 5 mm met hoge treksterkte die in de fabriek is afgesloten met een versterkte SC/APC-connector. In tegenstelling tot standaard kabels met veldaansluiting elimineert deze vooraf geconnectoriseerde oplossing de noodzaak van on-site splitsing aan de kant van de abonnee, door gebruik te maken van een hoogwaardige zirkonium ferrule om een laag invoegverlies en een hoog retourverlies gedurende de levensduur van het netwerk te behouden.

Kernvoordelen en technische uitmuntendheid

1. Precisietechniek

De voorgemonteerde ronde glasvezelkabel is voorzien van een versterkte SC/APC-connector aan kant A, waardoor een afgedichte, weerbestendige verbinding wordt gegarandeerd. Het gebruik van zirkonium-ferrules garandeert een stabiele uitlijning, waardoor het risico op signaalverslechtering als gevolg van temperatuurschommelingen of mechanische trillingen wordt verminderd.

2. Verbeterde duurzaamheid

De kabelconstructie is gebouwd voor een lange levensduur en omvat:

HDPE/LSZH buitenmantel: Biedt weerstand tegen UV-straling en omgevingsstress.

Waterblokkerende componenten: Geïntegreerde glasvezel- en aramidegarens voorkomen het binnendringen van vocht.

G657A1/A2 Fiber: Biedt superieure buigongevoelige prestaties, van cruciaal belang voor krappe routing in stedelijke FTTH-omgevingen.

3. Geoptimaliseerde implementatie-efficiëntie

Door gebruik te maken van de voorgemonteerde ronde glasvezelkabel kunnen telecommunicatiebedrijven de installatietijd aanzienlijk verkorten. Dankzij het "open uiteinde" aan zijde B kunnen de leidingen gemakkelijk door de leidingen worden getrokken voordat ze uiteindelijk op het distributiepunt worden afgesloten.

Toepassingsgebieden

De veelzijdigheid van de voorgemonteerde ronde glasvezelkabel maakt hem geschikt voor verschillende veeleisende sectoren:

Telecommunicatie: Last-mile FTTH-verbindingen voor residentiële internetproviders.

Omroep: signaaloverdracht voor radio- en televisienetwerken.

Industriële infrastructuur: front-endverbindingen voor slimme netwerken, spoorvervoer en bewakingssystemen voor snelwegen.

Local Area Networks (LAN): snelle datatransmissie voor campus- of kantoorcomplexen.

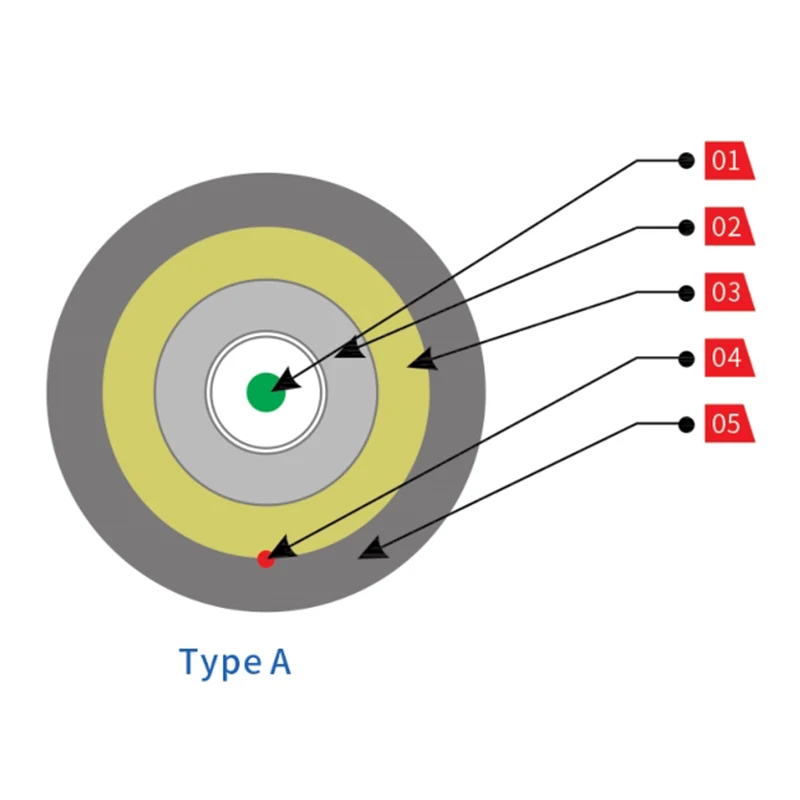

Structuurtekening

900 μm-buffer

PBT-buis

Waterblokkerende vezelbuffers van glasvezel en aramidegaren

Scheurkoord

LSZH-jas

Pre-terminated Round Fiber Optic Drop Cable

Type A

900 μm-buffer

Binnenste schede

Waterblokkerende vezelbuffers van glasvezel en aramidegaren

Sterkte lid

Scheurkoord

Buitenmantel

Blauwe kleurenlijn

Pre-Terminated Round Fiber Optic Drop Cable

Type B

Connectordetails

Model: Type E

Kleur: zwart

Materiaal: PC+ABS

Connector: SC/APC

Toepasselijke kabel: 5 mm valkabel

Kenmerken

Modulair ontwerp, eenvoudig uit te breiden

Het kan werken en buiten worden geïnstalleerd

Beschermingsgraad: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optische specificaties

Parameter	Waarde
Connectortype	E-type
Connector-invoegverlies (dB)	IL: ≤0,3dB Max. 0,3 dB + 0,4 dB/km * L(km) @ 1310 nm Max. 0,3 dB + 0,35 dB/km * L(km) @ 1550 nm volgens IEC 61300-3-4 Methode B
Connectorretourverlies (dB)	RL: ≥55dB Min. 60 dB bij 1310 en 1550 nm Volgens IEC 61300-3-6
Kabellengte (m)	50, 100, 150, 200, 250, enz
Mate van bescherming	IP68

Kabelmontage

Invoegverlies: Max. 0,3 dB + 0,35 dB/km * L(km) @ 1310 nm

Max. 0,3 dB + 0,21 dB/km * L(km) @ 1550 nm

Volgens IEC 61300-3-4 Methode B

Retourverlies: Min. 60 dB @ 1310 en 1550 nm

Volgens IEC 61300-3-6

Mechanische specificaties

Item	Testmethode	Vereiste
Treksterkte	IEC 60794-1-E1 (1000N/1u)	Vezelverlenging ≤0,40% Resterende rek ≤ 0,05% Verzwakkingsverandering ≤ 0,1 dB bij 1550 nm
Afvlakking	IEC 60794-1-E3 (1000 N/100 mm in 15 minuten)	Verzwakkingsverandering ≤ 0,1 dB bij 1550 nm
Invloed	IEC 60794-1-2-E4 (5N.m impact en D=300mm)	Verzwakkingsverandering ≤ 0,1 dB bij 1550 nm
Torsie	IEC 60794-1-2-E7 (25N belasting en 10 cycli)	Verzwakkingsverandering ≤ 0,1 dB bij 1550 nm
Kromming	IEC 60794-1-2-E6 (D=100 mm en 55N belasting, 25 cycli)	Verzwakkingsverandering ≤ 0,1 dB bij 1550 nm
Temperatuurbereik	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Verzwakkingsverandering ≤ 0,2 dB bij 1550 nm
Waterpenetratie	IEC 60794-1-2-F5A (3m lang, 1m hoog, 24 uur)	Maak een einde aan het waterlek
Schede krimp	EIA-RS-455-86 (85°C, 4 uur) EIA-RS-455-86 (85°C, 4 graden Celsius)	≤ 5,0%
RoHs (2011/65/EU)	Voldoet
