Gepantserde buis-type glasvezelkabel

Orientalfiber richt zich op de R&D, productie en levering van hoogwaardige optische communicatiekabels, en de Armored Duct Bow-type Fiber Optic Drop Cable is een optisch transmissieproduct dat op maat is gemaakt voor kanaalbekabeling en FTTH-scenario's. Dit product neemt de vlinderinvoerkabel als de belangrijkste subeenheid voor optische communicatie, heeft een gestandaardiseerd structureel ontwerp met verstevigingselementen, waterblokkerende materialen en gepantserde lagen, en voert op stabiele wijze optische signaaloverdrachtstaken uit in gediversifieerde legomgevingen.

Stuur onderzoek

Productomschrijving

De Orientalfiber Armoured Duct Bow-type Fiber Optic Drop Cable is een gespecialiseerde optische communicatiekabel ontworpen voor het leggen van kanalen. Met de vlinderinvoerkabel als centrale subeenheid voor optische communicatie, is deze aan beide zijden uitgerust met parallelle verstevigingselementen, omwikkeld met waterblokkeertape en aluminiumtape ter bescherming, en bedekt met een geëxtrudeerde buitenmantel. Dit gestructureerde product is bedoeld voor stabiele optische signaaloverdracht in FTTH-projecten en kanaalbekabelingssystemen, en is een essentieel ondersteunend product voor de constructie van optische netwerken.

Kernvoordelen en verkoopargumenten

Stabiele mechanische prestaties

Dit product is gebouwd met een professioneel structureel ontwerp, met uitstekende trek- en pletweerstand. De ingebouwde verstevigingselementen en de gepantserde laag beschermen de interne optische vezel effectief en voorkomen schade veroorzaakt door extrusie of trekken van buitenaf tijdens de constructie en het dagelijks gebruik, waardoor de stabiele werking van het product op lange termijn in complexe omgevingen wordt gegarandeerd.

Handige constructie en onderhoud

De Orientalfiber Armoured Duct Bow-type Fiber Optic Drop Cable heeft een uniek fluitontwerp en ondersteunt snel strippen en splitsen, wat het bouwproces ter plaatse aanzienlijk vereenvoudigt, de installatieperiode verkort en de moeilijkheid van later onderhoud en reparatie vermindert.

Betrouwbare waterdichte prestaties

Het product heeft een droge structuur en een professioneel waterblokkerend ontwerp, dat effectief vocht en waterpenetratie kan blokkeren. Het past zich aan vochtige en drassige kanaalomgevingen aan, waardoor wordt voorkomen dat waterschade de transmissieprestaties van het product beïnvloedt en de levensduur van de kabel verlengt.

Ondersteuning vóór beëindiging van de fabriek

Om aan de behoeften van gestandaardiseerde technische constructies te voldoen, ondersteunt dit product voorbeëindiging in de fabriek. Uniforme verwerking in de fabriek garandeert de consistentie van productkwaliteit en -prestaties, vermindert verwerkingsfouten ter plaatse en voldoet aan de constructienormen van grote en middelgrote optische netwerkprojecten.

Technische specificaties

Orientalfiber biedt gediversifieerde technische configuratieoplossingen voor de Armoured Duct Bow-type Fiber Optic Drop Cable om aan de aangepaste behoeften van verschillende projecten te voldoen:

Kernstructuur: Centrale vlinderinvoerkabel + dubbele parallelle verstevigingselementen
Beschermlaag: waterblokkerende tape-wikkeling + gepantserde aluminium tape-laag
Schedemateriaal: zeer sterk, slijtvast en corrosiebestendig polymeermateriaal
Structurele kenmerken: Droog waterblokkerend ontwerp, standaard fluitvorm voor eenvoudige constructie
Toepassingsomgeving: Aangepast aan kanaalinstallatie binnen en buiten, geschikt voor conventionele temperatuur- en vochtigheidsbereiken van communicatietechniek

Toepassingsgebieden

De Orientalfiber Armoured Duct Bow-type Fiber Optic Drop Cable wordt veel gebruikt in meerdere optische communicatiescenario's met zijn stabiele prestaties en bestrijkt de volgende sleutelgebieden:

FTTH-netwerkconstructie (Fiber To The Home), die stabiele optische transmissie biedt voor breedbandtoegang in woningen
Standaard kabelbekabelingsprojecten van binnenlandse en buitenlandse exploitanten in de telecommunicatie-industrie
Radio- en televisiecommunicatie- en informatietransmissiesystemen
Datatransmissiesystemen voor lokale netwerken in industriële scenario's
Optische communicatieverbindingsprojecten op het gebied van elektriciteit, spoorvervoer, snelwegen en andere infrastructuurindustrieën

Functie

Droge structuur en waterblokkering

Uitstekende trek- en pletweerstand

Het fluitontwerp maakt het gemakkelijk om te strippen en te splitsen

Sollicitatie

Bekabeling in kanaal

FTTH (glasvezel tot thuis)

Voorgemonteerd in de fabriek

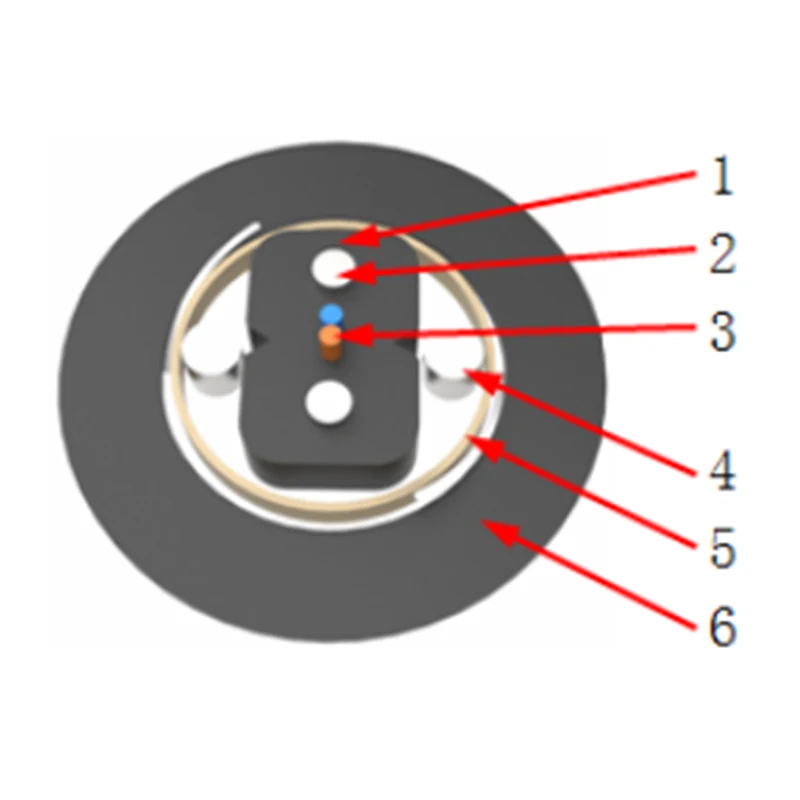

Structuur en materiaal

Nee.	Item	Materiaal
1	Binnenmantel	PVC, LSZH
2	Sterkte lid	Staaldraad, FRP, KFRP
3	Vezel	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4	Ondersteunend krachtlid	Staaldraad, FRP
5	Waterblokkerend materiaal	Waterblokkerende tape
6	Gepantserde laag	Aluminium tape
7	Buitenmantel	LSZH, PE
8	Kleur	Zwart

Armored Duct Bow-type Fiber Optic Drop Cable

Kabel eigendom

Kabeltype	Dimensie		Treksterkte		Verbrijzelingsweerstand		Buigradius
	Eenheid	Kabel	Lange termijn	Korte termijn	Lange termijn	Korte termijn	Statisch	Dynamisch
	(mm)		(N)		(N/100mm)		—
GJYXFHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D

Opmerkingen: D = Kabeldiameter.

Vezel karakteristiek

Vezeltype	Demping (Max.)		Macro-buigverlies (max.)
	1310 nm	1550 nm	Φ30mm 10 cirkels (beurten)	Φ20mm 1 cirkels (draai)	Φ15mm 1 cirkels (draai)	Φ32mm 1 cirkels (draai)	Φ60mm 100 cirkels (beurten)
	(dB/km)		(dB)
G.652 D	0.40	0.30	N.v.t	N.v.t	N.v.t	0,05 bij 1550 nm	0,05 bij 1625 nm
G.657 A1	0.40	0.30	0,25 bij 1550 nm 1,00 bij 1625 nm	0,75 bij 1550 nm 1,50 bij 1625 nm	N.v.t	N.v.t	N.v.t
G.657 A2	0.40	0.30	0,03 bij 1550 nm 0,10 bij 1625 nm	0,1 bij 1550 nm 0,2 bij 1625 nm	0,5 bij 1550 nm 1,0 @1625nm	N.v.t	N.v.t
