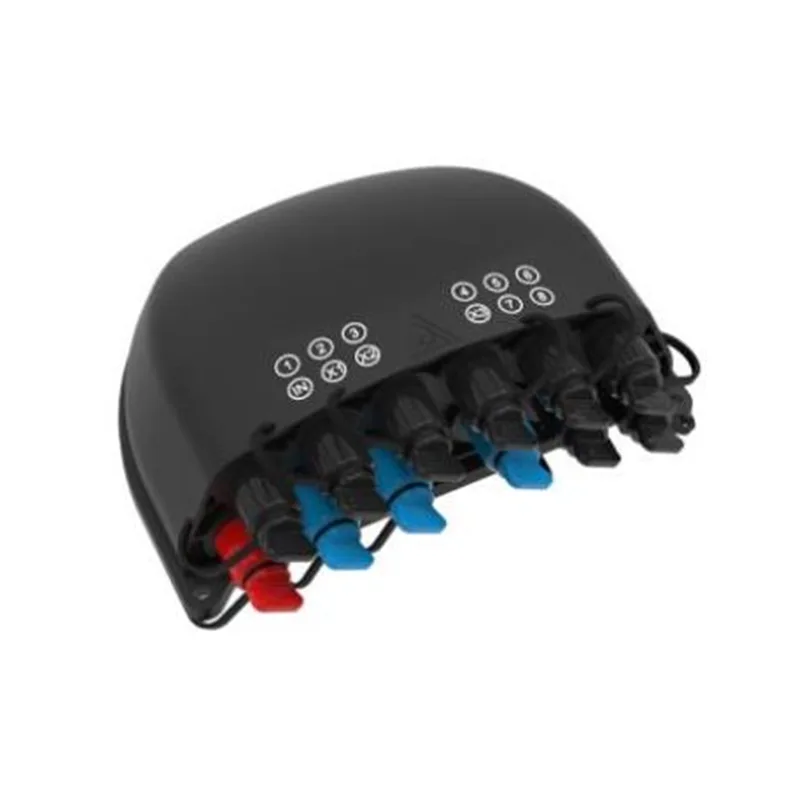

Voorgeconnectoriseerde glasvezel kabelverdelingskist GFS-12by & -1 & -2

1. Algemeen

1.1 Beschrijving

Pre-geconnectoriseerde optische distributiebox als de meest geavanceerde FTTX-netwerkdistributieknooppuntapparatuur, bieden snelle en betrouwbare verbinding, goede bescherming en beheer voor de FTTX netwerk.

1.2 Normen voldoen

De aangeboden productie zijn ontworpen, vervaardigd en getest volgens de normen als volgt:

1.3 Toepassingsomgeving

2. Kenmerken

1. De onderste schaal en bovenklep zijn gelast door het lassen van hete plaat, die niet afneembaar is.

2. Materiaal: pp.

3. Vochtbestendig, waterdicht, stofbestendig, anti-aging.

4. Beschermingsniveau tot IP68.

5. Het interieur is uitgerust met 1x4 PLC Splitter+ 1x8 PLC Splitter of 1x8 PLC Splitter.

6. Installatiemethode: paal gemonteerd, op de lucht gemonteerd, muur gemonteerd.

7. De adapterpositie kan worden aangepast aan de eisen van de klant.

3. Specificaties

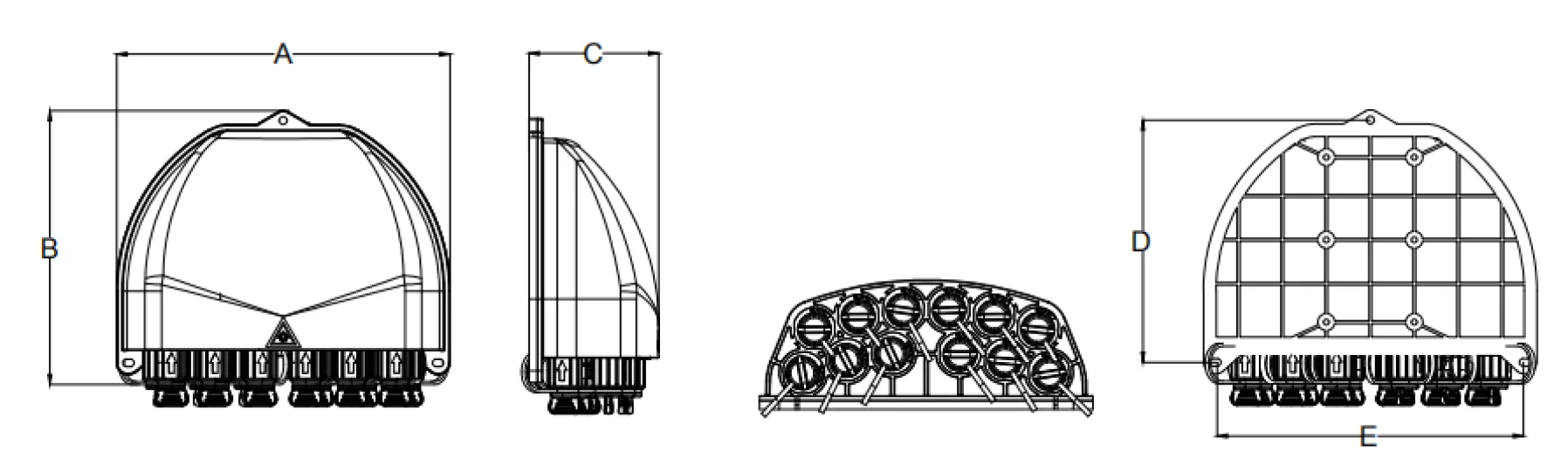

3.1 Mechanische specificaties

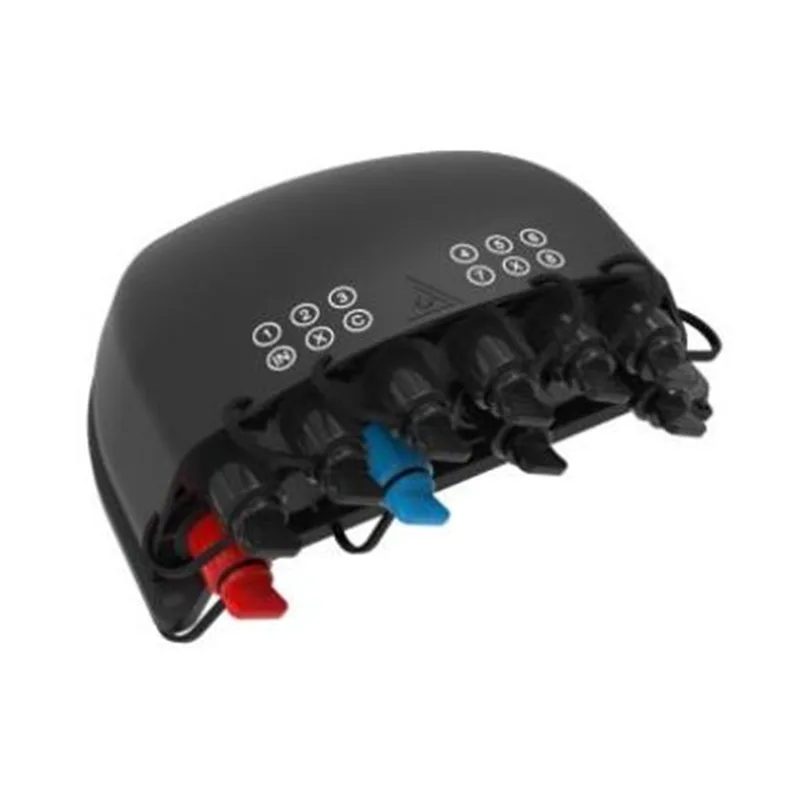

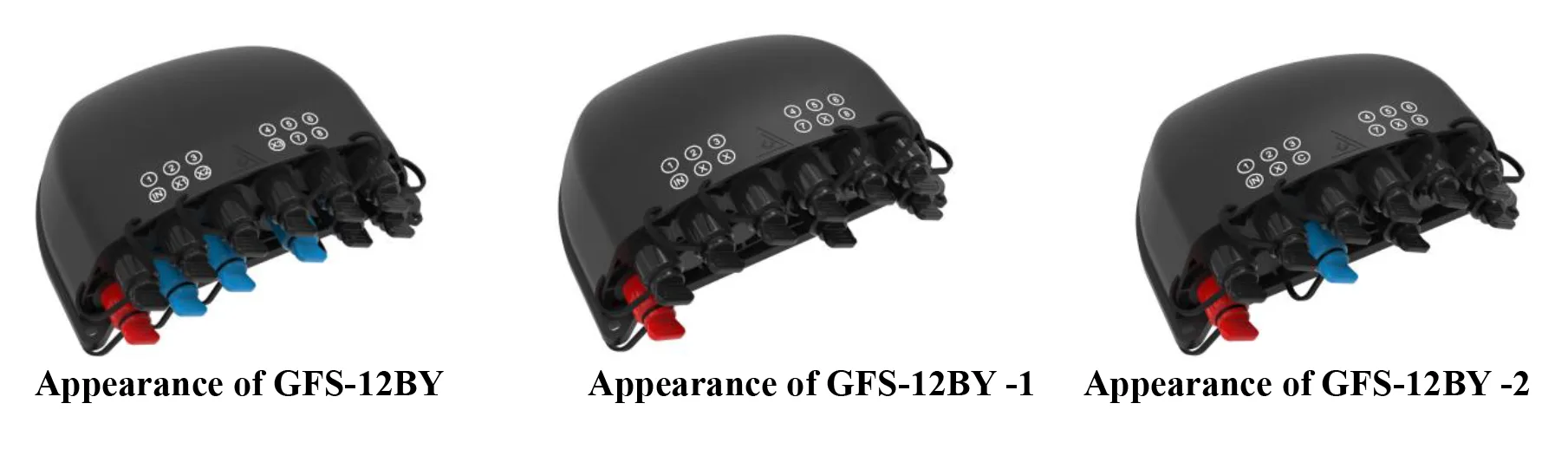

4. Productfoto

4.1 Productkabelwegen:

PLC bovenop, FBT aan de onderkant

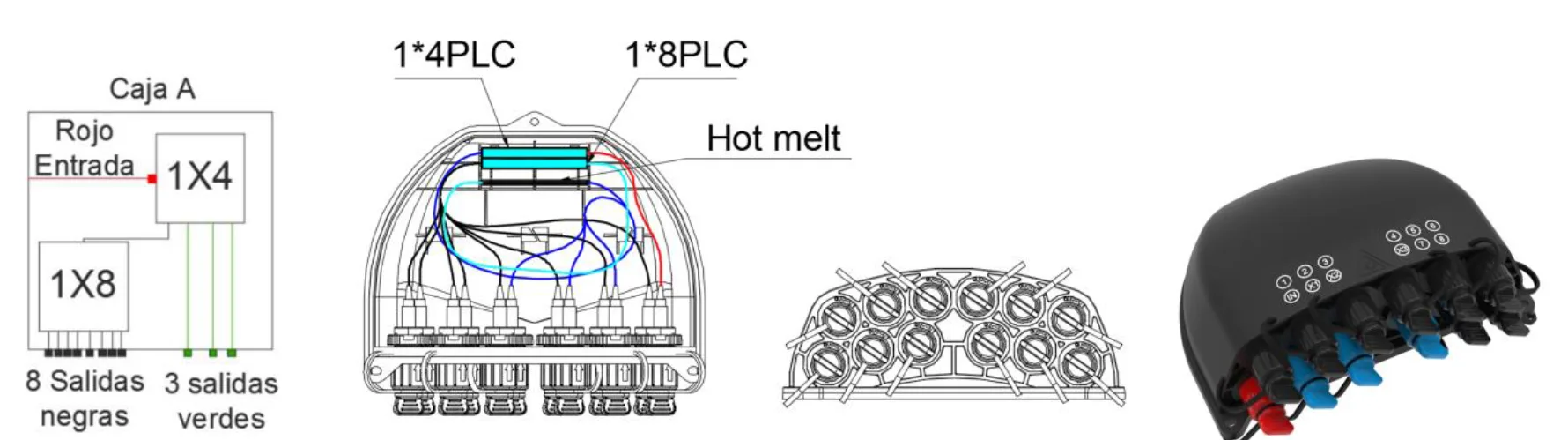

GFS-12BY (1 * 4 PLC + 1 * 8 PLC SPLTER-kabelwegen)

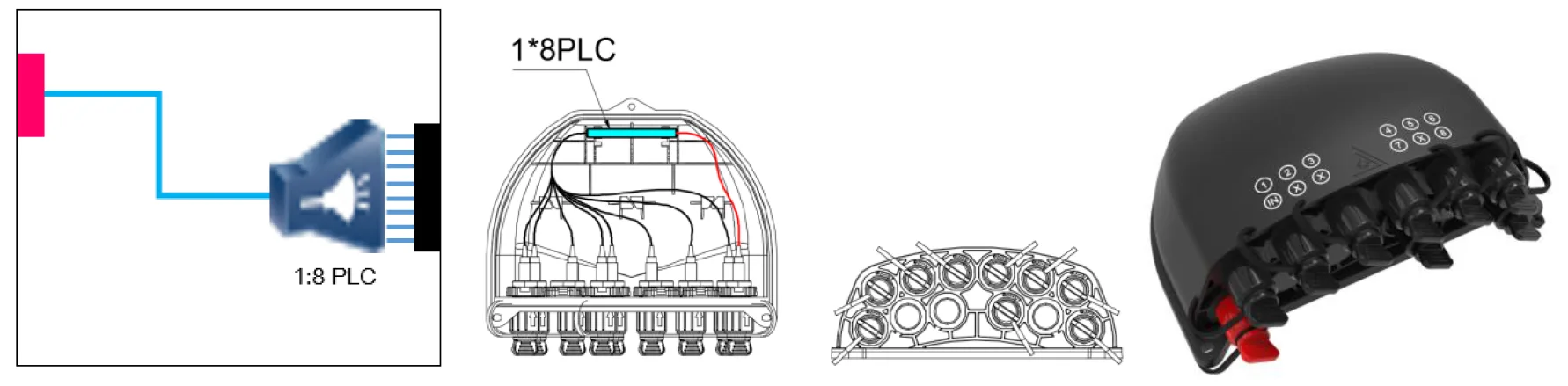

GFS-12BY-1 (1 * 8 PLC Splitter Cable Ways)

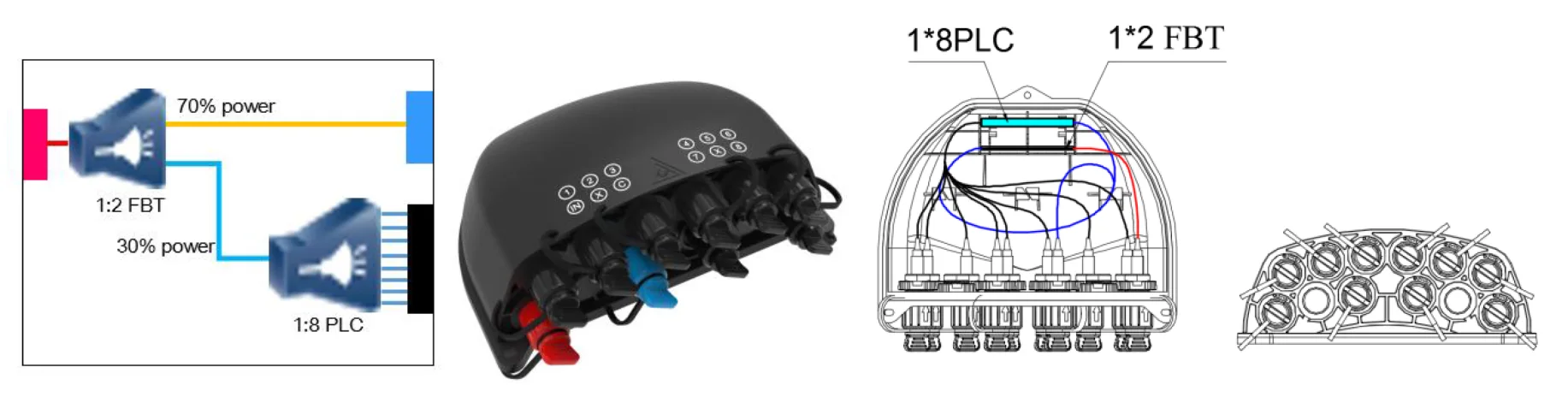

GFS-12BY-2 (1 * 2FBT+1 * 8 PLC SPLTER-kabelwegen)

4.2 Configuratie

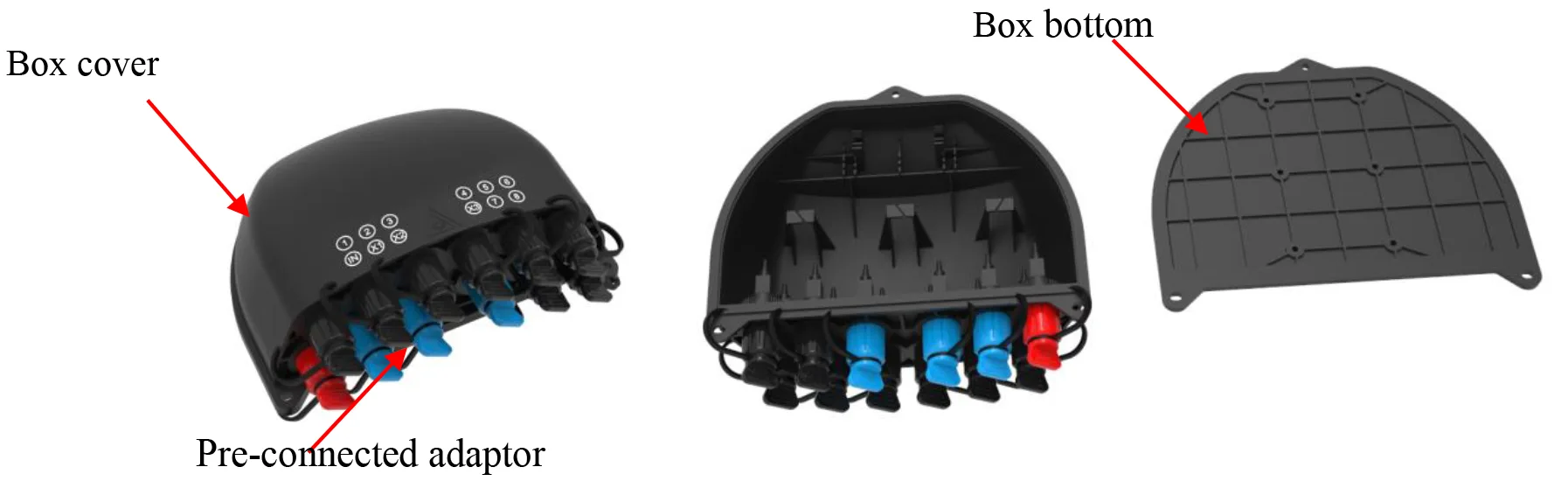

4.2.1 Hoofdonderdelen

4.2.2 Accessoires

Nee.	Ondernaam	Referentiebeelden	Eenheid	Hoeveelheid	Opmerking
1	Gebruikers van gebruikers	/	pc's	1	IN
2	Splitter -testrapport	/	pc's	1	IN

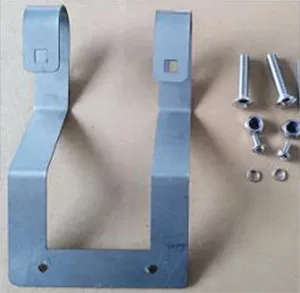

3	Muur gemonteerde kit		set	1	Optioneel als die van de klant verzoek

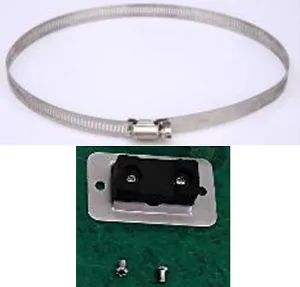

4	Paal gemonteerde kit		set	1	Optioneel als die van de klant verzoek
5	Op lucht gemonteerde kit		set	1	Optioneel als die van de klant verzoek

5. Omgevingskenmerken

Dit product voldoet aan de ROHS -richtlijn voor milieubescherming en het gehalte van lood, cadmium, kwik, hexavalent chroom, polybromineerde bifenyl (PBB) (PBB) en polybromineerde difenylether (PBDE) overschrijdt de limiet niet.

6. Installatie

6.1. Wall gemonteerde installatie

Boor 3 gaten in de muur volgens de dimensie, plaats de uitbreidingsplug φ7.5*40, plaats de doos om de gaten te matchen en schroeven te gebruiken om te bevestigen.

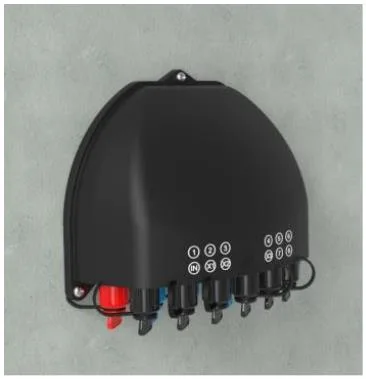

Wandgemonteerde installatie

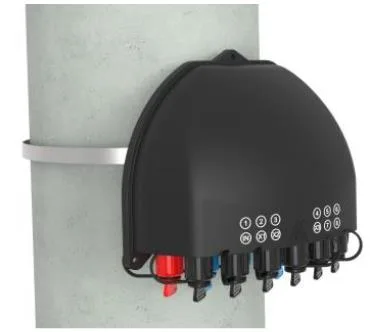

6.2. Paal gemonteerde installatie

Geef de hoepelring door de sleuf van de achterplaat en repareer deze op de telecommunicatiepaal

Paalgemonteerde installatie

6.3 Wall gemonteerde installatie (met opslaglade van de drop-kabel)

Bind de twee geïnstalleerd op het chassis van de overhead die aan de draad hangt en vervolgens vastgebout, voorkomen dat de zaak eraf valt.

Wall gemonteerde installatie (met drop-kabelopslaglade

7. Connectorbewerking

7.1 Vooraf aangesloten adapter - A （E）

⚫ Draai het pijlgedeelte van de vezelconnector tegen de klok in en haal de stofdop eruit.

⚫ Het pijlgedeelte van de vezelconnector is hierboven, plaats vezelconnector in de socket en draai vervolgens de pijl deel met de klok mee.

7.2 Pre -verbonden adapter - B （XL）

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee

7.3 vooraf verbonden adapter - C

⚫ Duw de schuifring op de optische vezelvoorgevormde plug in de richting van de pijl om de stofdop te verwijderen; Druk op de knop om de stofdop op de adapter te verwijderen in de richting van de pijl.

⚫ Lijn de body van de voorgevormde plug uit met de gesput van de adapter totdat deze is bevestigd. Sluit de twee stofomslagen op dezelfde manier aan.

⚫ De geïnstalleerde geprefabriceerde plug duwt de schuifring om de gesp los te maken en trek vervolgens de hoofdlichaam naar achteren om deze te scheiden.

7.4 Pre -verbonden adapter - D

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug- en stofdeksel in de richting van de pijl.

⚫ Verbind de vooraf verbonden plug D en de vooraf verbonden adapter D in de richting van de pijl en draai de stekker met de klok mee om deze te repareren.

7.5 Pre -verbonden adapter - E (A)

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug en stofdeksel in de richting van de pijl

⚫ Sluit de vooraf verbonden plug E en de vooraf aangesloten adapter E in de richting van de pijl aan en draai de stekker met de klok mee om deze te repareren.

7.6 Pre -verbonden adapter -f

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee.

8. Pakket
