Multifunctionele distributie glasvezelkabel (≤24F)

The multi-purpose distribution fiber optic cable (≤24f) uses multiple Φ900μm flame-retardant tight-buffered optical fibers as the optical transmission medium, covered with a layer of aramid as a force-reinforced unit, and extruded with a layer of polyvinyl chloride (PVC) or low-smoke zero-halogen material (LSZH, low-smoke, halogen-free, vlamvertragend) schede.

Stuur onderzoek

Productomschrijving

Kenmerken

Strakke buffervezel gemakkelijk te strippen

Strakke buffervezel heeft uitstekende vlamvertragende prestaties

Aramid -garen als krachtlid ervoor zorgen dat de kabel een uitstekende treksterkte heeft

Het buitenste materiaal is corrosiebestendig, waterdicht, UV-resistente, vlamvertragend en milieuvriendelijk.

Toepassingen

Binnen elke doelkabelverdeling

Backbone distributiekabel

Multi -optische vezeljumper

Normen

Voldoen aan de normen van YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, enz. Naast gewone PVC-producten zijn er ook producten die ulofnr en OFNP-certificeringen hebben doorgegeven: LSZH-producten gebruiken verschillende materialen om te voldoen aan IEC60332-1 of iec6032-3C.

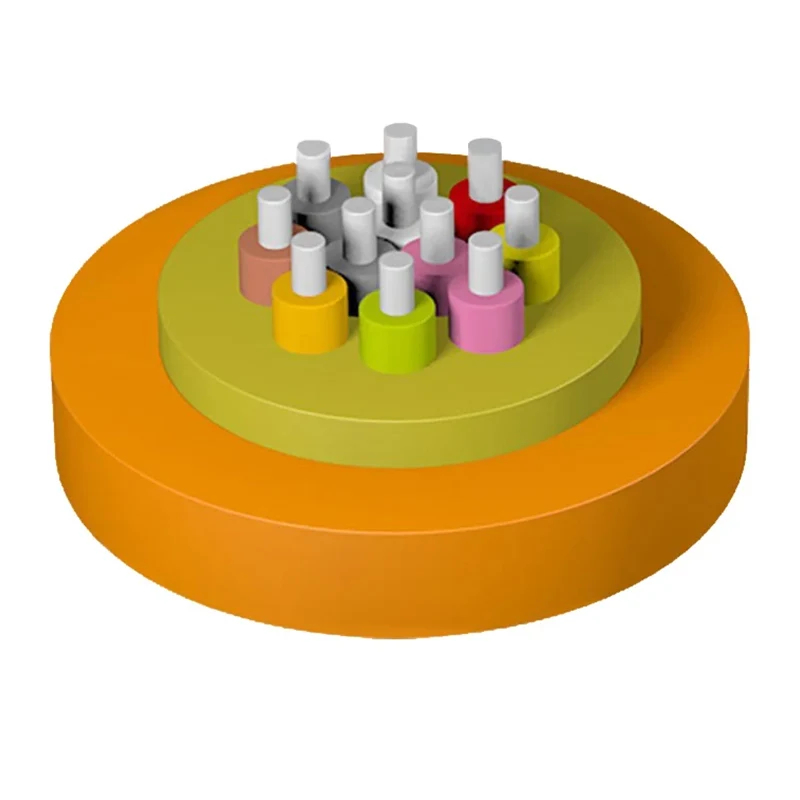

Structuurtekening

1. Strakke buffer

2. Aramid -garen

3. Jas

Multi-Purpose Distribution Fiber Optic Cable (≤24f)

Technische parameters

Kabelmodel	Kabeldiameter (ref) (mm)	Kabelgewicht (ref) (kg/km)		Treksterkte Lange/korte termijn (N)	Verzekering weerstand Lange/korte termijn (N/100 mm)	Buigradius Dynamisch/statisch (mm)
Kabelmodel	Kabeldiameter (ref) (mm)	PVC -jas	Lszh jas	Treksterkte Lange/korte termijn (N)	Verzekering weerstand Lange/korte termijn (N/100 mm)	Buigradius Dynamisch/statisch (mm)
04	4,8 ± 0,3	16	18	130/440	300/1000	20D/10D
06	5,1 ± 0,3	20	23	130/440	300/1000	20D/10D
08	5,6 ± 0,3	27	31	130/440	300/1000	20D/10D
12	6,2 ± 0,3	32	36	130/440	300/1000	20D/10D
24	8,1 ± 0,3	53	57	200/660	300/1000	20D/10D

Optische kenmerken

Vezeltype	Verzwakking				Van	Effectieve modus bandbreedte	10 Gbit/s Ethernet Link lengte	Minimale buigstraal
Voorwaarde	1310/1550nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Voorwaarde	Typische waarde	Maximale waarde	Typische waarde	Maximale waarde	850/1300 nm	850 nm	850 nm	/
Eenheid	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transport/ opslag/ bedrijfstemperatuur: -20 ℃ -+60 ℃, installatietemperatuur: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≤24f)
