Multifunctionele distributie glasvezelkabel (≥24F)

Multi-purpose distributie Fiber Optic Cable (≥24F) maakt gebruik van multi-core subeenheden (φ900 μm strak gebufferde optische vezel, aramide versterkingselementen), niet-metalen centrale versterkingskern, de optische kabel-sub-eenheden worden gedraaid in de centrale versterking van een kabelkern en een laag van polyvinylkoker (PVC) of lage-smoke-kern om een kabelkomen te vormen, en een laag van een polyviny-haalsores (PVC) of low-smoke-kern en een lage-smoke-materiaal vormen (LSZH, low-roke, halogeenvrij, vlamvertragend) Sheath wordt geëxtrudeerd aan de buitenkant.

Stuur onderzoek

Productomschrijving

Kenmerken

Gestrande niet-metaalsterkte lidstructuur ervoor zorgen dat de kabel een grotere treksterkte doorstaat

Strakke buffervezel heeft uitstekende vlamvertragende prestaties

Aramid -garen als krachtlid ervoor zorgen dat de kabel een uitstekende treksterkte heeft

Het buitenste materiaal is corrosiebestendig, waterdicht, UV-resistente, vlamvertragend en milieuvriendelijk.

Toepassingen

Doelkabelverdeling

Backbone distributiekabel in een gebouw

Multi -optische vezel patchcord

Normen

Voldoen aan de normen van YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, enz. Naast gewone PVC-producten zijn er ook producten die UL OFNR- en OFNP-certificeringen zijn geslaagd. LSZH-producten gebruiken verschillende materialen om te voldoen aan IEC60332-1 of IEC60332-3C.

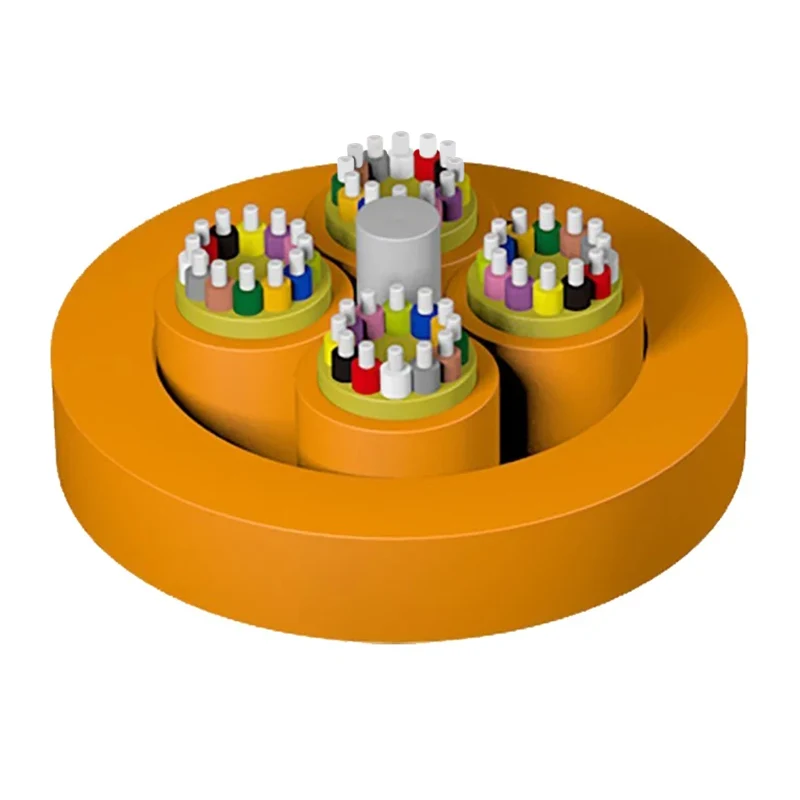

Structuurtekening

1. Vezel

2. Sub-eenheid

3. Aramid -garen

4. Centrale krachtlid

5. jas

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Technische parameters

Kabelmodel	Kabeldiameter (ref) (mm)	Kabelgewicht (ref) (kg/km)		Treksterkte Lange/korte termijn (N)	Verzekering weerstand Lange/korte termijn (N/100 mm)	Buigradius Dynamisch/statisch (mm)
Kabelmodel	Kabeldiameter (ref) (mm)	PVC -jas	Lszh jas	Treksterkte Lange/korte termijn (N)	Verzekering weerstand Lange/korte termijn (N/100 mm)	Buigradius Dynamisch/statisch (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20D/10D
36	14,5 ± 0,5	171	180	200/660	300/1000	20D/10D
48	14,8 ± 0,5	161	170	400/1320	300/1000	20D/10D
72	17,5 ± 0,5	244	254	400/1320	300/1000	20D/10D
96	20,7 ± 0,5	351	366	400/1320	300/1000	20D/10D
144	24,8 ± 0,5	443	451	400/1320	300/1000	20D/10D

Optische kenmerken

Vezeltype	Verzwakking				Van	Effectieve modus bandbreedte	10 Gbit/s Ethernet Link lengte	Minimale buigstraal
Voorwaarde	1310/1550nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Typische waarde	Maximale waarde	Typische waarde	Maximale waarde		850/1300 nm	850 nm	850 nm	/
Eenheid	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transport/ opslag/ bedrijfstemperatuur: -20 ℃ -+60 ℃, installatietemperatuur: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
