Hybride optische en elektrische gestrande losse buiskabel GDTS

Hybride optische en elektrische gestrande losse buiskabel GDTS is ontworpen voor geïntegreerde stroom- en signaaloverdracht, waarbij optische vezels worden gecombineerd met koperen geleiders in één enkele kabel. Deze GDTS-kabel is vervaardigd door Orientalfiber, een in China gevestigde leverancier en fabrikant, en is voorzien van een centraal metalen versterkingselement, losse buizen gevuld met beschermende verbindingen en gegolfd staalbandpantser, allemaal beschermd door een duurzame PE-buitenmantel. Het is ontworpen voor betrouwbare prestaties in ruwe omgevingen en ondersteunt zowel kanaal- als bovengrondse installaties, waardoor de implementatie van gedistribueerde basisstationsystemen en industriële netwerken wordt vereenvoudigd en de aanschaf- en bouwkosten worden verlaagd.

Stuur onderzoek

Productomschrijving

Oosterse vezels biedt deHybride optische en elektrische gestrande losse buiskabel GDTS, een gespecialiseerde oplossing die is ontworpen om snelle datatransmissie en betrouwbare stroomvoorziening te integreren in één enkele structurele eenheid. Deze composietkabel is ontworpen om te voldoen aan de veranderende eisen van de moderne telecommunicatie-infrastructuur, vooral waar ruimte-efficiëntie en gestroomlijnde installatie van cruciaal belang zijn.

Productoverzicht en materiaalsamenstelling

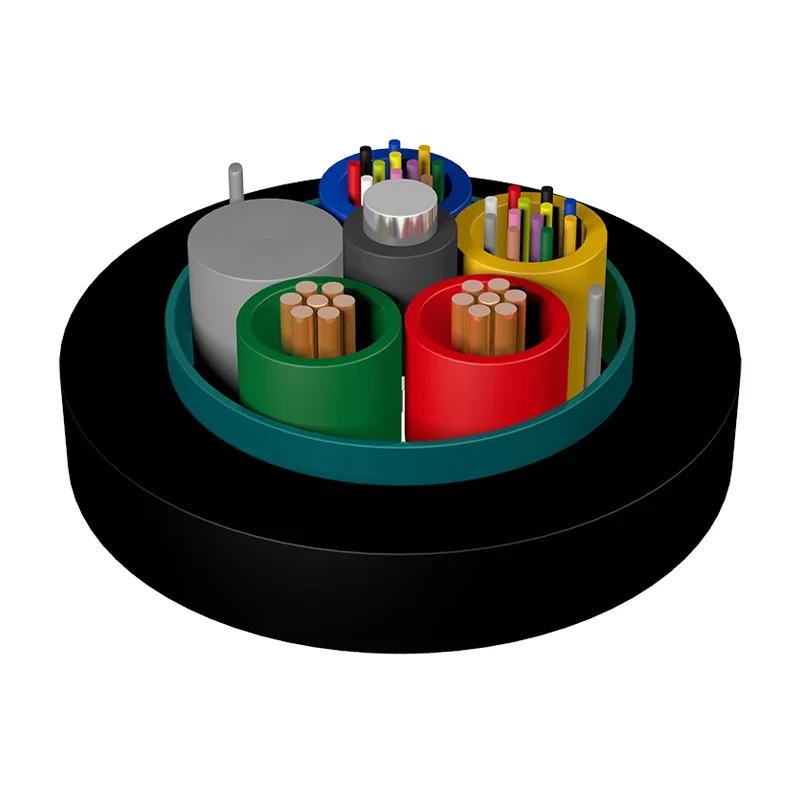

DeHybride optische en elektrische gestrande losse buiskabel GDTSmaakt gebruik van een geavanceerde meerlaagse architectuur. In de kern zorgt een metalen versterkingselement voor de nodige treksterkte. Rondom dit centrum bevinden zich losse buizen gemaakt van kunststof met hoge modulus, waarin de optische vezels en beschermende vulmiddelen zijn ondergebracht.

Naast deze buizen zijn geïsoleerde koperdraden geïntegreerd, geconfigureerd voor specifieke elektrische vereisten. Dit kernsamenstel wordt afgeschermd door een pantser van gegolfd staalband, dat een robuuste bescherming biedt tegen mechanische schokken en schade door knaagdieren. De gehele structuur is afgewerkt met een duurzame polyethyleen (PE) buitenmantel, die langdurige stabiliteit onder zware omgevingsomstandigheden garandeert.

Belangrijkste technische voordelen

Geïntegreerde voeding en signaal:Door koperen geleiders en optische vezels te combineren, kunnen deHybride optische en elektrische gestrande losse buiskabel GDTSelimineert de noodzaak voor afzonderlijke stroomleidingen, waardoor de bekabelingsarchitectuur wordt vereenvoudigd.
Mechanische veerkracht:De bepantsering van gegolfd staalband en het metalen versterkingselement zorgen voor betrouwbare prestaties in omgevingen met hoge spanning, inclusief kanaal- en bovengrondse installaties.
Milieustabiliteit:Het losse buisontwerp en de vochtbestendige vulverbindingen beschermen de vezels tegen temperatuurschommelingen en het binnendringen van water.
Operationele efficiëntie:Door de stroomvoorziening voor apparatuur op afstand te centraliseren, is er minder behoefte aan lokale coördinatie van de stroomvoorziening en worden routinematige onderhoudsschema's vereenvoudigd.

Primaire toepassingsscenario's

Gedistribueerde basisstationsystemen (BBU tot RRU)

Het primaire gebruiksscenario voorOosterse vezels's GDTS-kabel is de verbinding tussen de Building Baseband Unit (BBU) en de Remote Radio Unit (RRU) in externe gelijkstroomvoedingssystemen. Het maakt de gelijktijdige transmissie van signalen met hoge bandbreedte mogelijk en de levering van de benodigde elektrische stroom aan de op afstand gelegen antenne-eenheden.

Stedelijke infrastructuur en industriële netwerken

Naast telecommunicatie, ditHybride optische en elektrische gestrande losse buiskabel GDTSwordt ingezet in spoorvervoer, bewakingssystemen op snelwegen en slimme elektriciteitsdistributies waar gelokaliseerde stroombronnen niet beschikbaar zijn of moeilijk te installeren zijn.

Projectimplementatie en kostenbeheer

Gebruikmakend van deHybride optische en elektrische gestrande losse buiskabel GDTSdraagt bij tot een aanzienlijke vermindering van de totale projectuitgaven. Door het volume aan benodigde materialen te verminderen en de installatietijd te verkorten, kunnen operators lagere aanschaf- en bouwkosten realiseren. Deze gestroomlijnde aanpak minimaliseert ook de fysieke voetafdruk in overvolle kabelgoten en kabelgoten.

Over Orientalfiber (Jiangsu Xuben foto-elektrische technologie)

Als onderdeel van de Jiangsu Xuben Photoelectric Technology Co., Ltd-groep,Oosterse vezelsopereert binnen een infrastructuur van 15.000 vierkante meter gewijd aan de productie van binnen- en buitenkabels en ODN-componenten. Met een jaarlijkse productiewaarde van 20 miljoen USD houdt het bedrijf zich aan strenge internationale normen, waaronder ISO9001 en ISO45001. Onze productieprocessen zijn gericht op precisie en professionele duurzaamheid en ondersteunen grootschalige technische projecten wereldwijd.

Veelgestelde vragen

1. Kunnen de koperdraadspecificaties worden aangepast?

Ja, het aantal en de dikte van de koperen geleiders in deHybride optische en elektrische gestrande losse buiskabel GDTSkan worden aangepast op basis van de specifieke spannings- en stroomvereisten van de externe apparatuur.

2. Wat zijn de installatielimieten voor deze kabel?

De hybride GDTS-kabel is veelzijdig en ontworpen voor zowel pijpleiding- (kanaal) als bovengrondse (lucht)installaties, op voorwaarde dat de juiste spanningshardware wordt gebruikt.

3. Welke invloed heeft het stalen tape-pantser op de flexibiliteit?

Terwijl de gegolfde stalen tape een aanzienlijke bescherming biedt tegen beknelling, behoudt de kabel een berekende buigradius die standaardinstallatiepraktijken in stedelijke telecommunicatiekanalen mogelijk maakt.

Functies

● Goede mechanische en temperatuurprestaties;

● Optisch-elektrisch hybride ontwerp lost de problemen met de stroomvoorziening en signaaloverdracht op en zorgt voor gecentraliseerde monitoring en onderhoud van de stroomvoorziening voor apparatuur;

● Verbetert de beheersbaarheid van de stroomvoorziening, vermindert de coördinatie en het onderhoud van de stroomvoorziening;

● Reduceert inkoopkosten en bespaart bouwkosten;

● Hoofdzakelijk gebruikt voor de verbinding tussen BBU en RRU in gedistribueerde DC-voedingssystemen op afstand van basisstations;

● Geschikt voor pijpleiding- en bovengrondse installatie

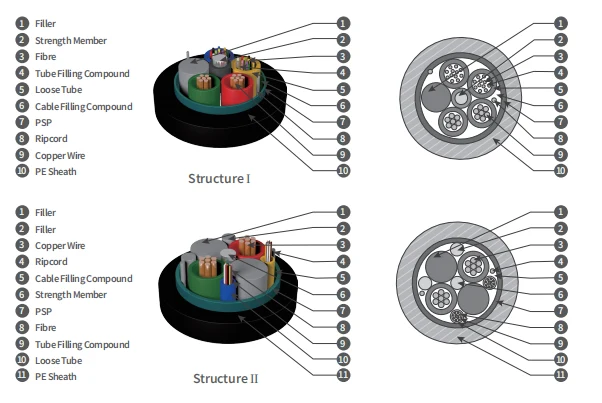

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Technisch kenmerk

Type	O.D. (mm)	Gewicht (kg/km)	Treksterkte Lange/korte termijn (N)	Verbrijzeling Lange/korte termijn (N/100mm)	Structuur
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Structuur I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Structuur I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Structuur II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Structuur II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Structuur II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	StructuurII

Opmerking:

1. Xn verwijst naar het vezeltype.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 geeft het aantal en de grootte van koperdraden aan.

3. Op aanvraag kunnen hybride kabels met verschillende aantallen en maten koperdraden worden geleverd.

4. Hybride kabels met verschillende vezelaantallen kunnen op aanvraag geleverd worden.

Elektrische prestaties van de geleider

Doorsnede (mm2)	Max. DC-weerstand van enkele geleider (20 ℃)(Ω/km)	Isolatieweerstand (20℃) (MΩ.km)	Diëlektrische sterkte KV, DC 1min Diëlektrische sterkte KV, DC 1min
Doorsnede (mm2)	Max. DC-weerstand van enkele geleider (20 ℃)(Ω/km)	Tussen elke dirigent en de andere metalen leden verbonden in kabel	Tussen geleiders	Tussen dirigent en metalen pantser	Tussen dirigent en staaldraad
1.5	13.3	Maar liefst 5.000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
