Uni-tube niet-metalen luchtblazende microkabel

Deze Uni-tube niet-metalen luchtblazende microkabel is ontworpen voor glasvezelimplementatie met hoge dichtheid in moderne communicatienetwerken. Als Chinese fabrikant en leverancier heeft dit product een compacte structuur uit één buis gecombineerd met niet-metalen versteviging, waardoor het geschikt is voor luchtgeblazen installatie. Het ontwerp is gericht op stabiele prestaties, eenvoudige implementatie en langdurige betrouwbaarheid in backbone-, toegangsnetwerk- en FTTH-applicaties.

Stuur onderzoek

Productomschrijving

Voor kopers die op zoek zijn naar een Chinese fabriekslevering van Uni-tube niet-metalen luchtblazende microkabels, biedt dit product een balans tussen lichtgewicht ontwerp, mechanische sterkte en bescherming tegen vocht, waardoor de installatiekosten worden verlaagd en de efficiëntie bij de aanleg van glasvezelnetwerken wordt verbeterd.

Productoverzicht

Compacte en efficiënte structuur

De kabel maakt gebruik van een uni-buisstructuur waarbij optische vezels van 250 μm (single-mode of multi-mode) in een losse buis met hoge modulus worden geplaatst. Dit ontwerp maakt een hoge vezeldichtheid mogelijk terwijl de buitendiameter klein blijft, wat vooral geschikt is voor luchtblaasinstallaties in microkanalen.

Niet-metalen ontwerpvoordeel

Door aramidegaren te gebruiken in plaats van metalen versterking, vermijdt de kabel elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI). Dit maakt het een praktische optie voor omgevingen waar signaalstabiliteit belangrijk is.

Vochtbescherming en duurzaamheid

De losse buis is gevuld met een niet-giftig waterdicht mengsel, waardoor het binnendringen van vocht wordt voorkomen. Gecombineerd met de HDPE-buitenmantel behoudt de kabel stabiele prestaties, zelfs in vochtige of ondergrondse omgevingen.

Belangrijkste kenmerken

Anti-interferentieprestaties

Volledig niet-metalen structuur elimineert elektromagnetische en radiofrequentie-interferentie, geschikt voor complexe netwerkomgevingen.

Betrouwbare mechanische sterkte

Versterking van aramidegaren zorgt voor een stabiele treksterkte en ondersteunt een luchtblaasinstallatie zonder schade.

Stabiele buisstructuur

Het strakke en goed gecontroleerde buisontwerp helpt krimp en vervorming tijdens installatie en gebruik te voorkomen.

Vochtbestendigheid

Het waterdichte vulmiddel zorgt voor een langdurige bescherming tegen het binnendringen van vocht.

Flexibel en lichtgewicht

Kleine diameter en lichtgewicht maken transport en installatie eenvoudiger, vooral in dichte kanaalsystemen.

Hoge vezeldichtheid

De geoptimaliseerde interne structuur maakt meer vezels mogelijk binnen een compacte kabelmaat, waardoor het ruimtegebruik wordt verbeterd.

Toepassingen

Backbone-netwerk

Geschikt voor glasvezeltransmissie met hoge capaciteit in de kernnetwerkinfrastructuur.

Toegang tot netwerk

Ondersteunt efficiënte implementatie in stedelijke en voorstedelijke distributienetwerken.

FTTH (glasvezel tot thuis)

Op grote schaal gebruikt bij glasvezelinstallaties waar compacte afmetingen en flexibiliteit vereist zijn.

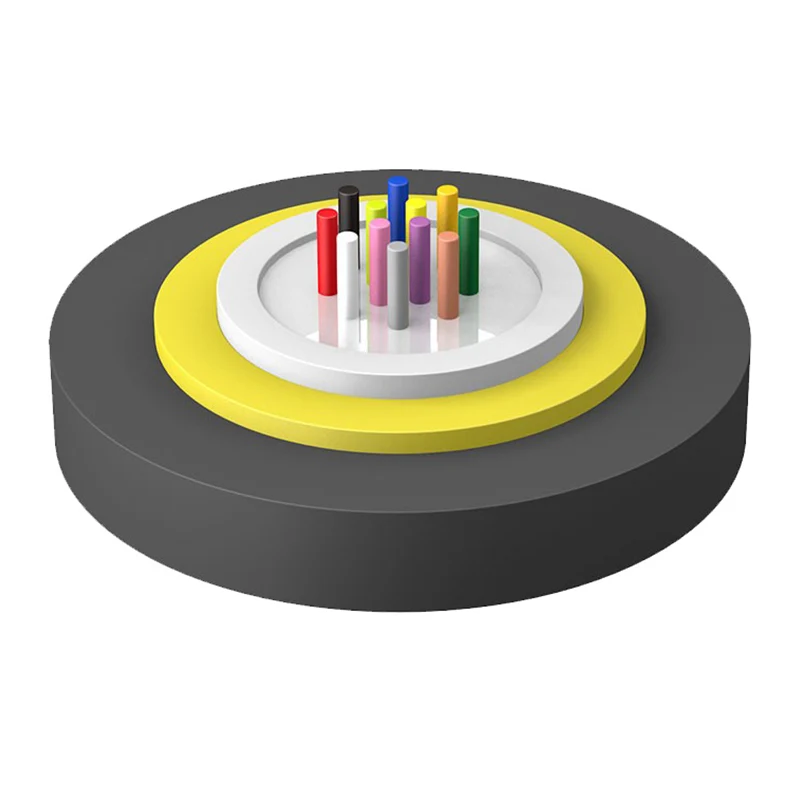

Structuurdetails

Kabelconstructie

Vezel
Buisvulmiddel
Losse buis
Aramidegaren (niet-metalen sterktelid)
PE-mantel (HDPE-buitenmantel)

Uni-tube Non-metallic Air-blowing Micro Cable

Technische parameters

Kabeltype

(Verhoogd met 2 vezels)

Vezeltelling

Kabeldiameter

(mm)

Kabelgewicht (ref)

(kg/km)

Treksterkte

Lange/korte termijn

(N)

Verpletter weerstand

Lange/korte termijn

(N/100mm)

Buigradius

Statisch/dynamisch

(mm)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Opslag-/bedrijfstemperatuur: -30℃-+70℃

Optische kenmerken

Vezeltype	Verzwakking(+20℃)				Bandbreedte		Numeriek diafragma	Kabelafsnijgolflengte λcc
Vezeltype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeriek diafragma	Kabelafsnijgolflengte λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 n.v.t	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 n.v.t	---
