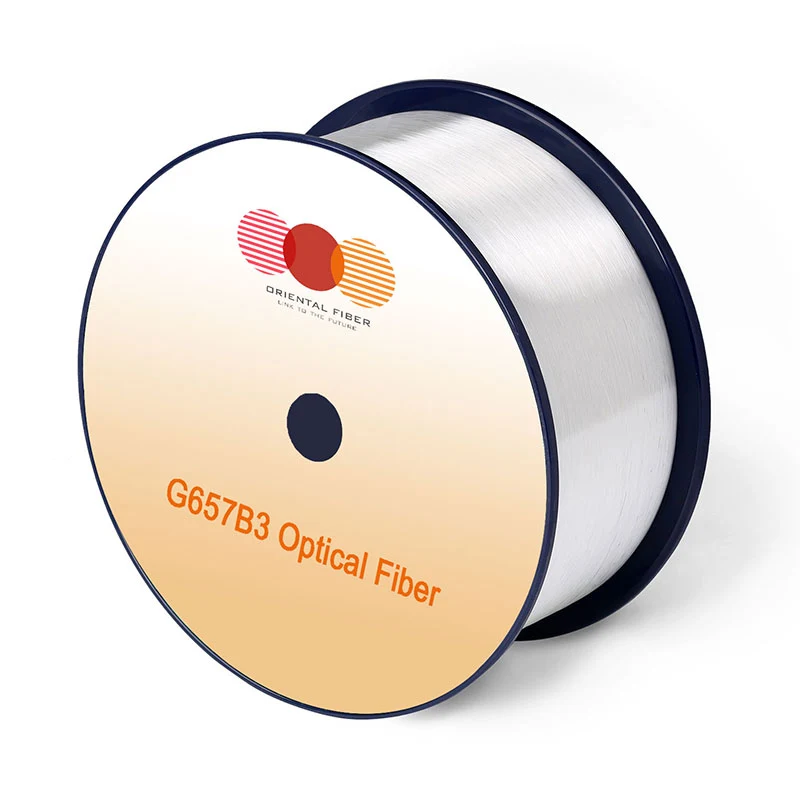

Optische vezel met één modus G.657.B3

Kenmerken

Voorwaarden

Gespecificeerd waarden

Eenheden

Optisch Kenmerken

Verzwakking

1310 nm

≤0,35

[db/km]

1383nm （na H2-verage）

≤0,35

[db/km]

1550 nm

≤0,21

[db/km]

1625 nm

≤0,23

[db/km]

Verzwakking versus golflengte

Max. α verschillend

1285-1330 nm, in Verwijzing naar 1310nm

≤0,03

[db/km]

1525-1575 nm, in verwijzing naar 1550 nm

≤0,02

[db/km]

Nul Dispersiebegolflengte (λ0)

-

1300-1324

[NM]

Nul Dispersiehelling (S0)

-

≤0,092

[ps/(nm2 · km)]

PMD

Maximaal Individuele vezel

-

≤0,1

[ps/√km]

Linkontwerpwaarde （m = 20, Q = 0,01%)

-

≤0,06

[ps/√km]

Typisch Waarde

-

0.04

[ps/√km]

Kabel Cuto ff golflengte (λcc)

-

≤1260

[NM]

Modus Velddiameter （MFD）

1310 nm

8.2-9.0

[μm]

1550 nm

9.1-10.1

[μm]

E ff ectieve groepsindex van breking （ne ff）

1310 nm

1.468

-

1550 nm

1.469

-

Punt Discontinuïteit

1310 nm

≤0,05

[DB]

1550 nm

≤0,05

[DB]

Geometrisch Kenmerken

Bekleding Diameter

-

125,0 ± 0,7

[μm]

Bekleding Niet-circulariteit

-

≤0,7

[%]

Coating Diameter

-

235-245

[μm]

Bekleding Concentriciteitsfout

-

≤12.0

[μm]

Coating Niet-circulariteit

-

≤6.0

[%]

Kernbekleding Concentriciteitsfout

-

≤0,5

[μm]

Krul (straal)

-

≥4

[M]

Levering Lengte

-

Omhoog tot 25.2

[km/reel]

Omgevingskenmerken

1310nm, 1550 nm & 1625nm

Temperatuur Afhankelijkheid veroorzaakte verzwakking

-60 ℃ tot +85 ℃

≤0,05

[db/km]

Temperatuurhumiditeit Door fiets veroorzaakte verzwakking

-10 ° C tot +85 ° C, 98% RH

≤0,05

[db/km]

Watersoak Afhankelijkheid veroorzaakte verzwakking

23 ° C, gedurende 30 dagen

≤0,05

[db/km]

Vochtig Warmteafhankelijkheid geïnduceerde verzwakking

85 ° C en 85% RH, voor 30 dagen

≤0,05

[db/km]

Droog Hitte veroudering

85 ℃, gedurende 30 dagen

≤0,05

[db/km]

Mechanisch Specificatie

Bewijs Test

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Macro-bocht Geïnduceerd verlies

1 draai een doorn van Radius van 10 mm

1550 nm

≤0,03

[DB]

1 Draai een doorn omdraaien van een straal van 10 mm

1625 nm

≤0,1

[DB]

1 Draai een doorn omdraaien van een straal van 7,5 mm

1550 nm

≤0,08

[DB]

1 draai een doorn van 7,5 mm straal

1625 nm

≤0,25

[DB]

1 Draait om een ​​doorn van een straal van 5 mm

1550 nm

≤0,15

[DB]

1 Draait om een ​​doorn van een straal van 5 mm

1625 nm

≤0,45

[DB]

Coating Stripmacht

typisch gemiddelde kracht

1.5

[N]

piek kracht

1.3-8.9

[N]

Dynamisch Vermoeidheidsparameter (ND)

-

≥20

-
