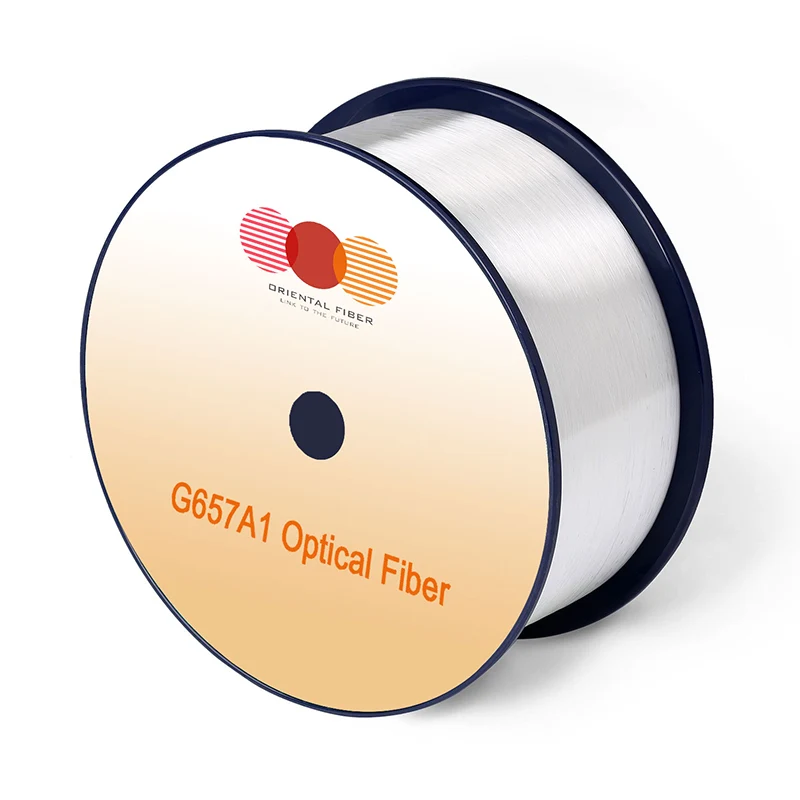

Optische vezels met één modus G.657.A1

Kenmerken

Voorwaarden

Gespecificeerde waarden

Eenheden

Optische kenmerken

Verzwakking

1310 nm

≤0,35

[db/km]

1383nm (na H2-veroudering)

≤0,35

[db/km]

1460 nm

≤0,25

[db/km]

1550 nm

≤0,21

[db/km]

1625 nm

≤0,23

[db/km]

Verzwakking versus golflengte

Max. α verschillend

1285-1330nm, in verwijzing naar 1310nm

≤0,03

[db/km]

1525-1575 nm, in verwijzing naar 1550 nm

≤0,02

[Db/km]

Dispersie coëfficiënt

1285-1340 Nm

-3.5 tot 3,5

[ps/(nm · km)]

1550 nm

≤18

[ps/(nm · km)]

1625 nm

≤22

[ps/(nm · km)]

Zero dispersie golflengte (λ0)

-

1300-1324

[NM]

Zero Dispersion Slope (S0)

-

≤0,092

[ps/(nm2 · km)]

Typische waarde

-

0.086

[ps/(nm2 · km)]

PMD

Maximale individuele vezels

-

≤0,1

[ps/√km]

Linkontwerpwaarde (M = 20, Q = 0,01%)

(M = 20, Q = 0,01%)

-

≤0,06

[ps/√km]

Typische waarde

-

0.04

[ps/√km]

Kabel Cuto ff golflengte (λcc)

-

≤1260

[NM]

Modus velddiameter (MFD)

1310 nm

8.4-9.2

[μm]

1550 nm

9.3-10.3

[μm]

E ff ectieve groepsindex van breking (ne ff)

1310 nm

1.466

-

1550 nm

1.467

-

Punt discontinuïteiten

1310 nm

≤0,05

[DB]

1550 nm

≤0,05

[DB]

Geometrische kenmerken

Bekleding diameter

-

125,0 ± 0,7

[μm]

Niet-circulariteit bekleding

-

≤0,7

[%]

Coatingdiameter

-

235-245

[μm]

Coating-bekleding concentriciteitsfout

-

≤12.0

[μm]

Niet-circulariteit coaten

-

≤6.0

[%]

Core-bekleding concentriciteitsfout

-

≤0,5

[μm]

Krul (straal)

-

≥4

[M]

Leveringslengte

-

Tot 50.4

[km/reel]

Omgevingskenmerken

1310nm, 1550 nm & 1625nm

Temperatuurafhankelijkheid veroorzaakte verzwakking

-60 ℃ tot +85 ℃

≤0,05

[Db/km]

Temperatuur-humiditeit Cycli geïnduceerde verzwakking

-10 ° C tot +85 ° C, 98% RH

≤0,05

[Db/km]

Watersoak -afhankelijkheid veroorzaakte verzwakking

23 ° C, gedurende 30 dagen

≤0,05

[Db/km]

Vochtige warmteafhankelijkheid veroorzaakte verzwakking

85 ° C en 85% RV, gedurende 30 dagen

≤0,05

[Db/km]

Veroudering van droge hitte

85 ℃, gedurende 30 dagen

≤0,05

[Db/km]

Mechanische specificatie

Proeftest

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

-

-

-

Macro-Bend geïnduceerd verlies

10 draait om een ​​doorn van een straal van 15 mm

1550 nm

≤0,25

[DB]

10 draait om een ​​doorn van een straal van 15 mm

1625 nm

≤1.0

[DB]

1 draai een doorn omring van 10 mm straal

1550 nm

≤0,75

[DB]

1 draai een doorn omring van 10 mm straal

1625 nm

≤1,5

[DB]

Coating Strip Force

Typische gemiddelde kracht

1.5

[N]

piekkracht

1.3-8.9

[N]

Dynamische vermoeidheidsparameter (ND)

-

≥20

-
