Single Channel CWDM -serie (1x2)

ParametersSymboolPrestatieEenheidGolflengte bereikWRE1260 ~ 1620nmKanaalcentrumgolflengteCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmKanaalafstandSP20nmPassband bandbreedte@-1DBPBLC ± 6,5nmInvoegverliesILPassband: ≤0,40dbReflectie: ≤0,40dbAangrenzende kanaalisolatieGro......

Stuur onderzoek

Productomschrijving

Parameters	Symbool	Prestatie	Eenheid
Golflengte bereik	WRE	1260 ~ 1620	nm
Kanaalcentrumgolflengte	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Kanaalafstand	SP	20	nm
Passband bandbreedte@-1DB	PB	LC ± 6,5	nm
Invoegverlies	IL	Passband: ≤0,40	db
Invoegverlies	IL	Reflectie: ≤0,40	db
Aangrenzende kanaalisolatie	Groot	≥ 30	db
Niet-aangrenzende kanaalisolatie	Ison	≥ 40	db
Reflectiekanaal isolatie	Isor	≥ 13	db
Polarisatieafhankelijk verlies	Pdl	≤ 0,1	db
Retournelverlies	RL	≥ 50	db
Directiviteit	Richt	≥ 50	db
Dispersie van polarisatiemodus	PMD	≤ 0,1	db
Optische invoervermogen	P	≤ 300	MW
Bedrijfstemperatuur	Bovenkant	-25 ~ +70	℃
Opslagtemperatuur	Theelepel	-40 ~ +85	℃
Vezeltype		Corning SMF-28 Ultra Fiber (G657 A1), kale vezels
Vezellengte		≥1.2	m
Pakketdimensie	Pkg	Φ4.0 × 30 Φ5.5 × 35 of φ5.5 × 38	mm

OPMERKING: 1. Alle specificatie van connectoren.

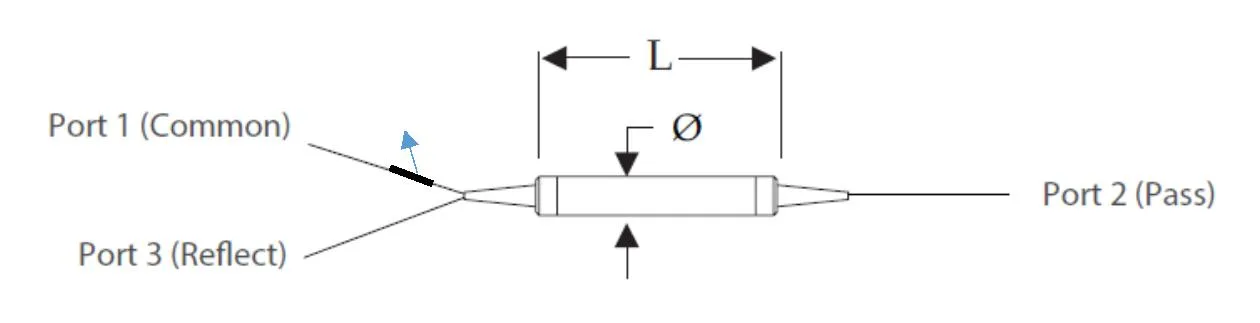

Mechanische tekening (eenheid ： Mm)

Single Channel CWDM Series (1x2)
