Voorgeconnectoriseerde glasvezel kabelverdelingskist GFS-16SX

1. Algemeen

1.1 Beschrijving

Pre-geconnectoriseerde optische distributiebox als de meest geavanceerde FTTX-netwerkdistributieknooppuntapparatuur, bieden snelle en betrouwbare verbinding, goede bescherming en beheer voor het FTTX-netwerk.

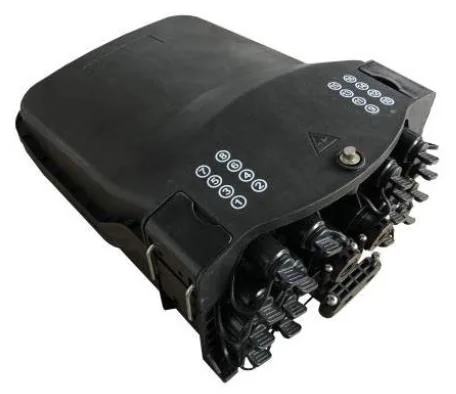

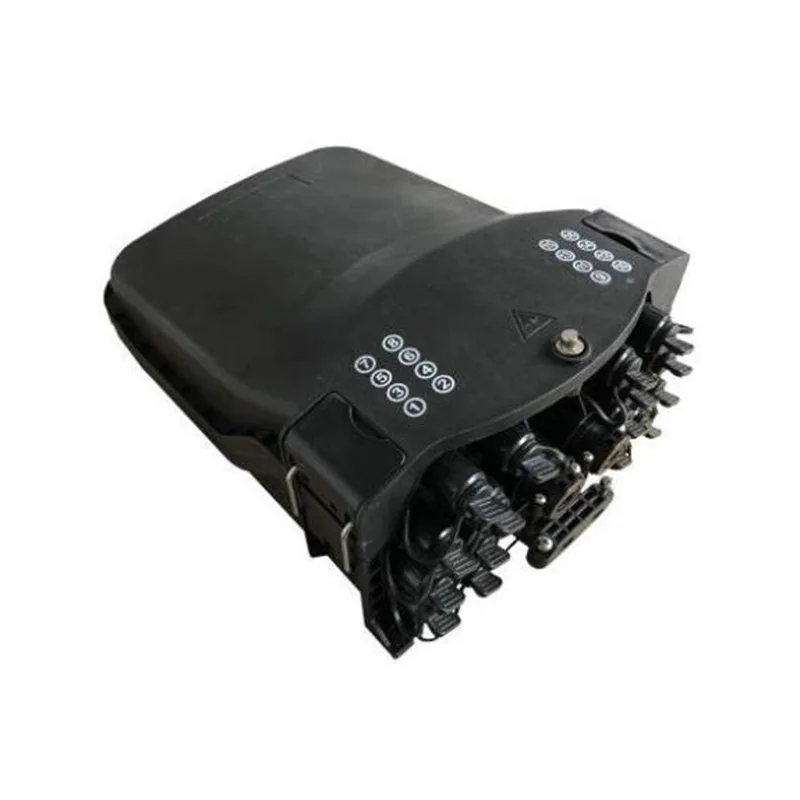

Uiterlijk van GFS-16SX

1.2 Normen voldoen

De aangeboden productie zijn ontworpen, vervaardigd en getest volgens de normen als volgt:

1.3 Toepassingsomgeving

2. Kenmerken

1. Geavanceerd structuurontwerp, eenvoudige werking en redelijke routing.

2. Materiaal: PP+GF.

3. Vochtbestendig, waterdicht, stofbestendig, anti-aging.

4. Beschermingsniveau tot IP65.

5. 1 Ovaal optische kabelinvoer, 2 tak optische kabelvermeldingen en 16 vooraf verbonden adapters.

6. Er zijn een verscheidenheid aan splitsingsbakken beschikbaar.

7. Installatiemethode: paal gemonteerd, op de lucht gemonteerd, muur gemonteerd.

8. Het kan worden uitgerust met drop -kabelopslaglade om te voldoen aan de opslag van 50 meter 5 mm ronde kabel.

3. Specificaties

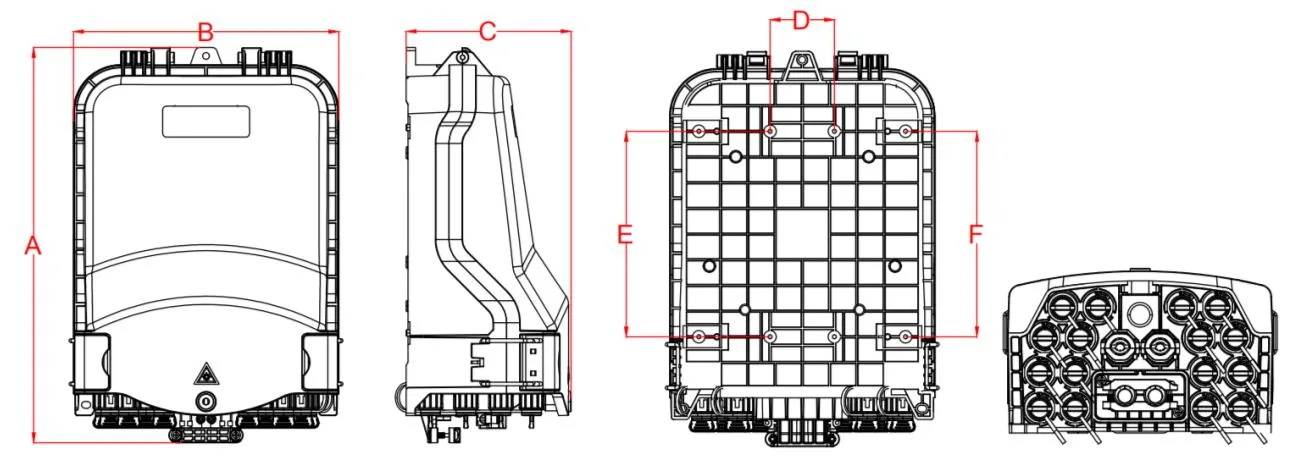

3.1 Mechanische specificaties

4. Configuratie

4.1 belangrijkste optische parameters

De optische parameters die in de bovenstaande tabel worden weergegeven, zijn standaardwaarden en kunnen worden aangepast aan de vereisten.

5. Productfoto

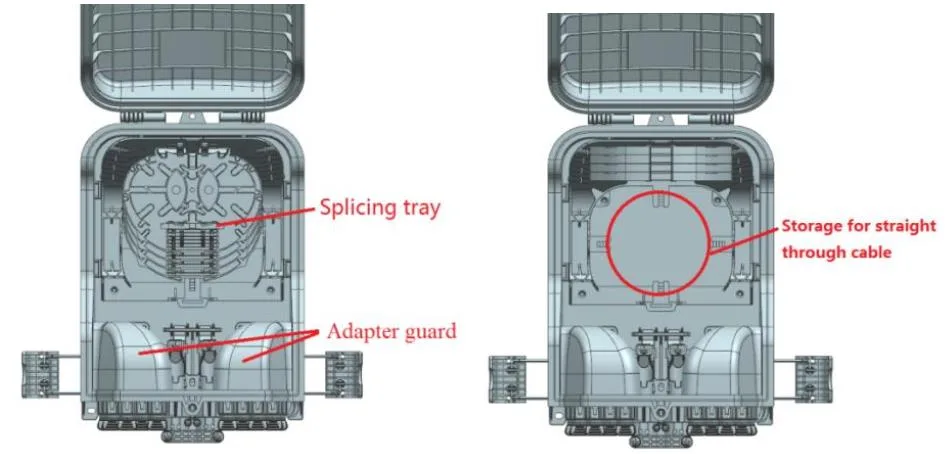

5.1 Productkabelwegen:

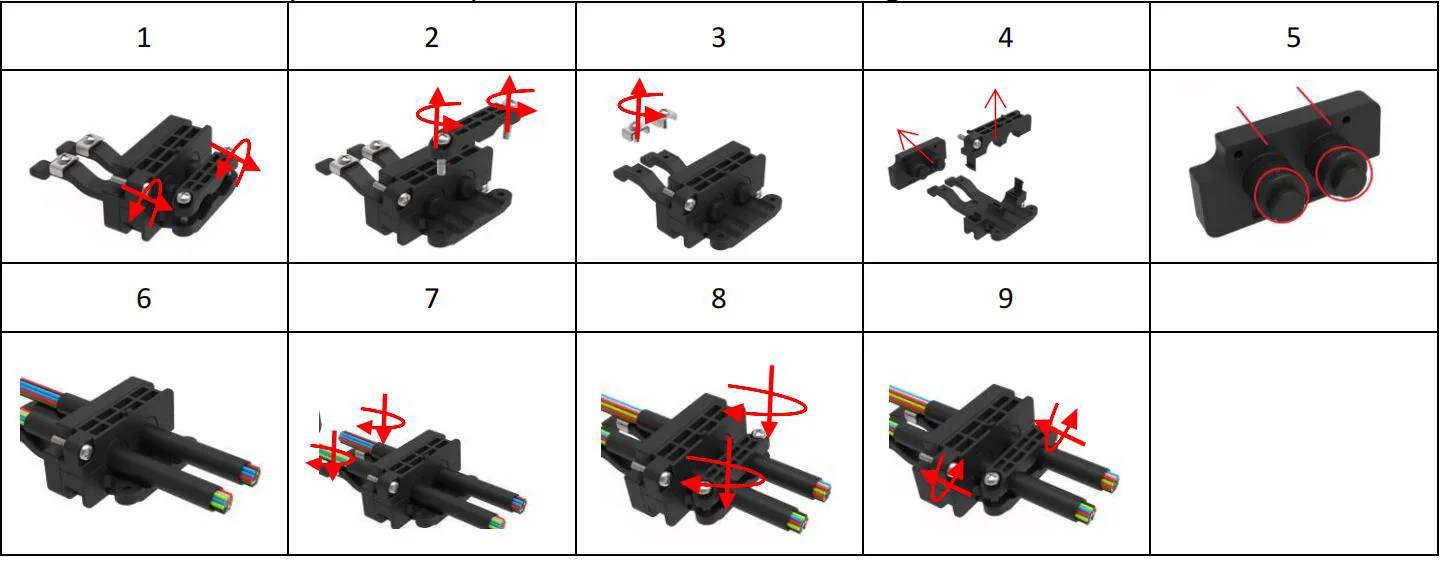

5.2 Snelle stekker

1. Maak de schroef los en verwijder de verbinding.

2. Maak de schroef los en verwijder de drukplaat.

3. Draai de schroef los op de compressieplaat van het krachtlid.

4. Verwijder de rubberen plug en plastic onderdelen.

5. Snijd de rubberen plug volgens de vereiste kabelmaat.

6. Geef de gestripte kabel door de rubberen plug en monteer de kabel met de rubberen plug.

7. Introduceer het krachtlid in het deksel, druk op de drukplaat en draai de schroef vast om het krachtlid te repareren.

8. Druk de drukplaat naar beneden en draai de schroef vast om de optische kabel te repareren.

9. Duw de componenten met een optische kabel in de onderkant en draai de schroeven vast.

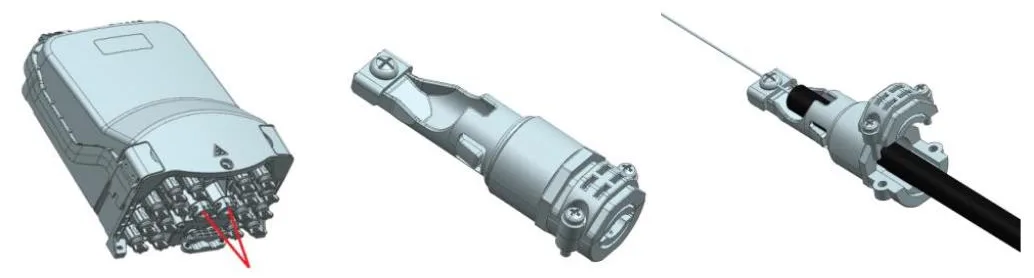

5.3 Bifurcatie van glasvezelkabel

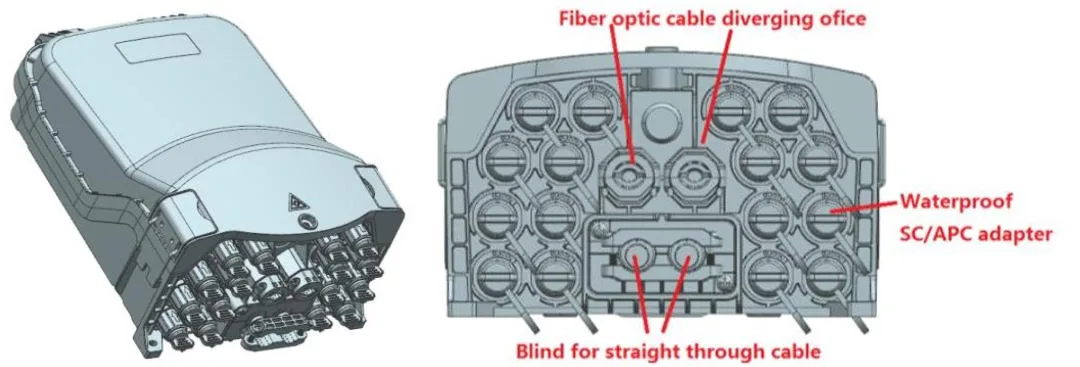

5.4 Ways van productkabel

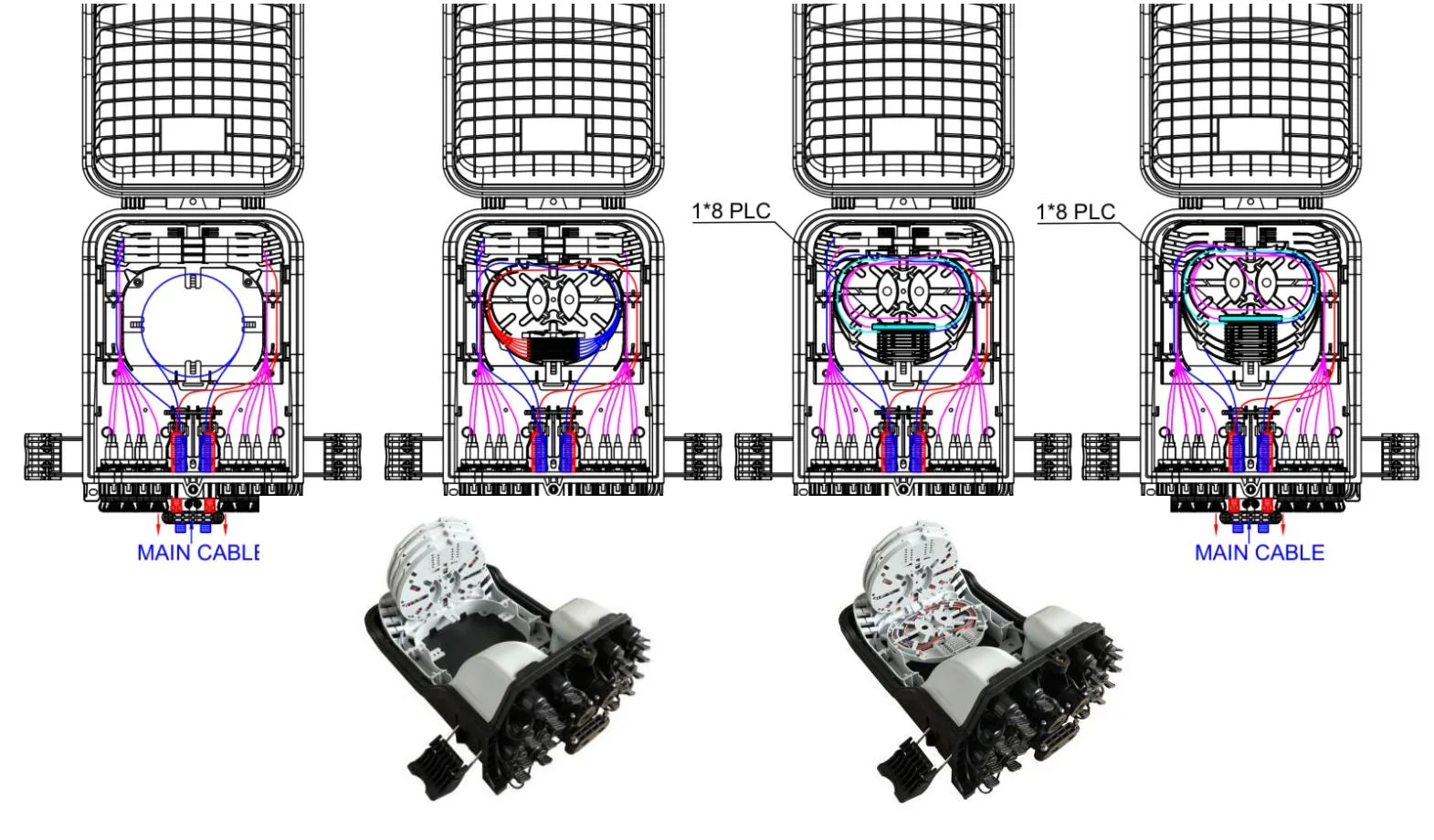

GFS-16SX Routing Diagram

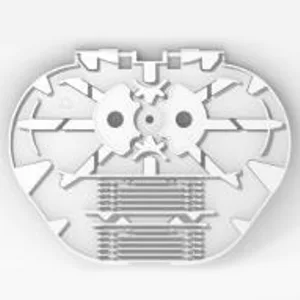

5.5 splicing lade

Item	Splitsbladen a	Splitsbladen B	Splitterlade A-1	Splitslade C
Afmetingen (H*W*D, MM)	134*104*8	134*104*4	134*104*8
Netto gewicht (kg)	0.021	0.015	0.021
Afbeelding
Kleur	RAL7035	RAL7035	RAL7035
Materiaal	PC+ABS	PC+ABS	PC+ABS
Splitcapaciteit van een dienblad (kernen)	12 (2 lagen warmte krimpende beschermende mouw)	8 (1 laag warmte krimbare beschermende mouw)	6 (2 lagen warmte krimpende beschermende mouw)
Splittercapaciteit van een dienblad (Pc's)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm vezels, 60x7x4mm)	/	1  (PLC 1x16, 0,9 mm vezels, 60x12x4mm)
Maximum (pc's)	4	8	4
Standaard (PCS)	2	/	/
Opmerking: 1. De bovenstaande laden kunnen worden gemengd volgens de vereisten. 2. Configuratieregels: 1a = 2b = 2c = 1d = 1e = 2f 3. De soorten vezelschijven nemen continu toe

Item	Splitslade C	Splitslade D	Splitslade E	Splitsbladen E-1
Afmetingen (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Netto gewicht (kg)	0.018	0.024	0.033	0.033
Afbeelding
Kleur	RAL7035	RAL7035	RAL7035	RAL7035
Materiaal	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Splitcapaciteit van een dienblad (kernen)	12 (1 laag warmte krimbare beschermende mouw)	24 (2 lagen warmte krimpende beschermingshuls)	24 (2 lagen warmte krimpende beschermingshuls)	18 (2 lagen warmte krimpende beschermingshuls)
Splittercapaciteit van een dienblad (Pc's)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm vezels, 60x7x4mm)	1 (PLC 1x16, 0,9 mm vezels, 60x12x4mm)
Maximum (pc's)	8	4	4	4
Standaard (PCS)	/	/	/	/
Opmerking: 1. De bovenstaande laden kunnen worden gemengd volgens de vereisten. 4. Configuratieregels: 1a = 2b = 2c = 1d = 1e = 2f 3. De soorten vezelschijven nemen continu toe

5.3 Accessoires

Nee.	Ondernaam	Referentiebeelden	Eenheid	Hoeveelheid	Opmerking
1	Gebruikers van gebruikers	/	pc's	1	IN
2	Splitter -testrapport	/	pc's	1	IN
3	Sleutel		pc's	1	"D" type
4	Warmte-krinkbare beveiligingshuls		pc's	16	L = 45 mm, Optioneel als verzoek van de klant
5	Nylon kabelbinding		pc's	10	3x100 mm
6	Kale buis voor vezelbescherming		pc's	1	OD5MM x 50 cm
7	Muur gemonteerde kit		set	1	Optioneel als verzoek van de klant. Uitgebreide plastic plug φ7,5x40 mm, Phillips zelftappende schroeven m5x40mm.
8	Paal gemonteerde kit		set	1	Optioneel als verzoek van de klant
9	Op lucht gemonteerde kit		set	1	Optioneel als verzoek van de klant
10	Drop kabelopslaglade		pc's	2	Optioneel als verzoek van de klant

6. Omgevingskenmerken

Dit product voldoet aan de ROHS -richtlijn voor milieubescherming en het gehalte van lood, cadmium, kwik, hexavalent chroom, polybromineerde bifenyl (PBB) en polybromineerde difenylether (PBDE) overschrijdt de limiet niet.

7. Installatie

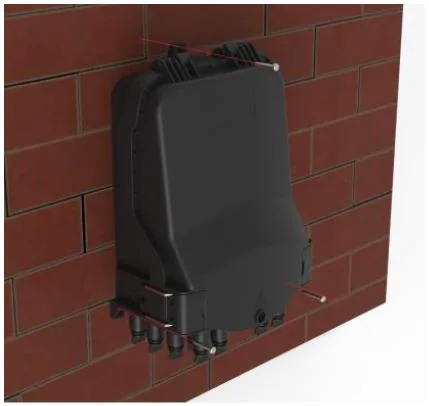

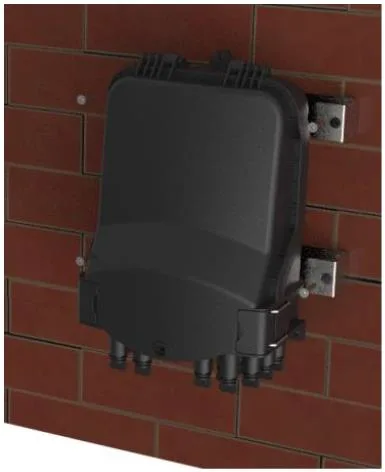

7.1. Wall gemonteerde installatie

Boor 3 gaten in de muur volgens de dimensie in tabel 2, plaats de uitbreidingsplugφ7.5*40, plaats de doos om de gaten te matchen en schroeven te gebruiken om te bevestigen.

Wandgemonteerde installatie

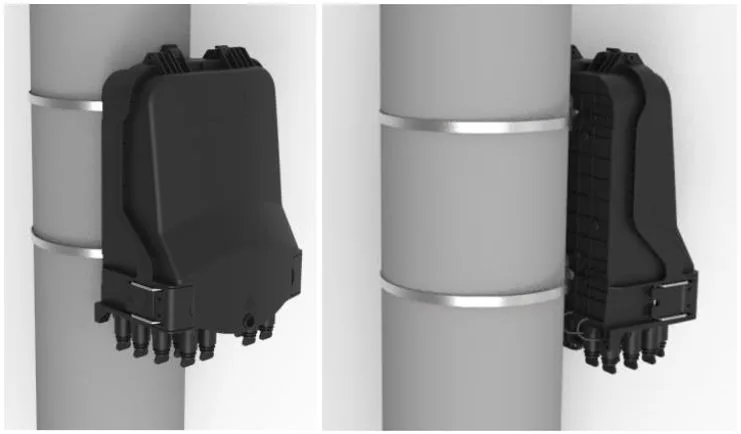

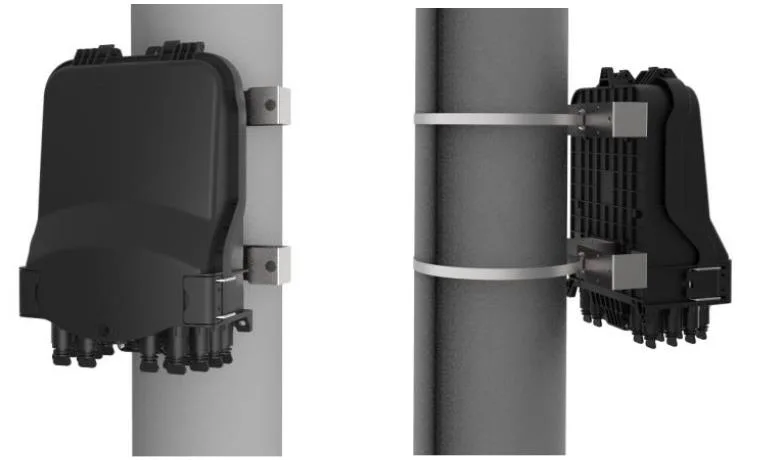

7.2. Paal gemonteerde installatie

Geef de hoepelring door de sleuf van de achterplaat en repareer deze op de telecommunicatiepaal

Paalgemonteerde installatie

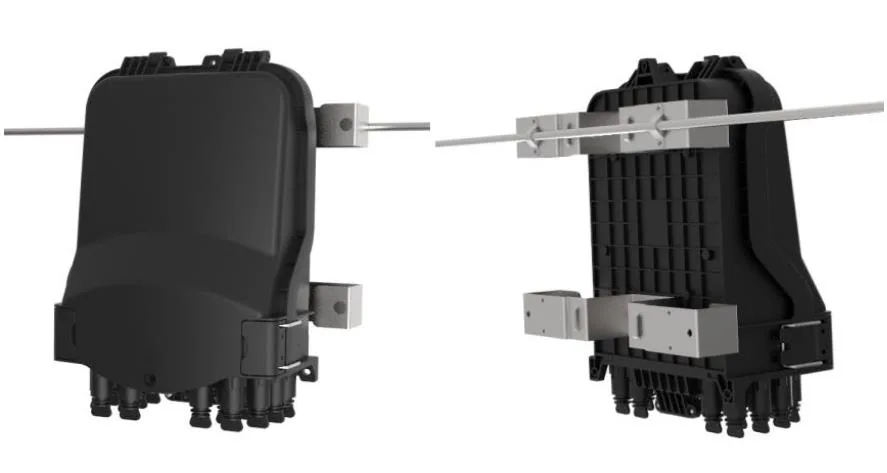

7.3 De overheadstructuur

Bind de twee geïnstalleerd op het chassis van de overheadhangen aan de draad en vervolgens vastgebout, voorkom dat de zaak eraf valt. (Pic 6)

De overheadstructuur

7.4 Wall gemonteerde installatie (met drop-kabelopslaglade)

Boor 4 gaten in de muur volgens de afmeting van het montagegat van de druppelopslaglade, plaats de uitbreidingsplug φ 7.5 * 40, plaats de doos om de gaten op te passen en vast te maken met de schroeven.

Wall gemonteerde installatie (met drop-kabelopslaglade)

7.5 paal gemonteerde installatie (met drop-kabelopslaglade)

Geef de roestvrijstalen riem door de sleuf van de opbergvak van de druppelkabel en bevestig deze op de paal met gesp.

Paal gemonteerde installatie (met drop-kabelopslaglade)

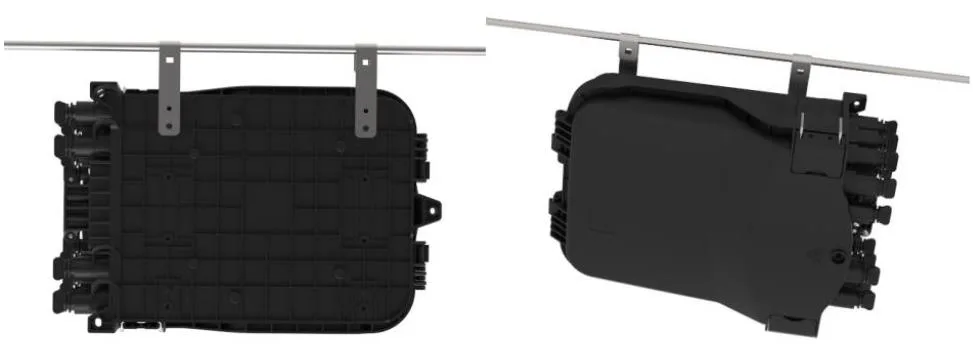

7.6. Aantal gemonteerde installatie (met drop-kabelopslaglade)

Gebruik de kleine metalen plaat om de distributiekast aan de boodschapper te repareren.

Aantal gemonteerde installatie (met drop-kabelopslaglade)

8. Connectorbewerking

8.1 Voorverbonden adapter - A （E）

⚫ Draai het pijlgedeelte van de vezelconnector tegen de klok in en haal de stofdop eruit.

⚫ Het pijlgedeelte van de vezelconnector is hierboven, plaats vezelconnector in de socket en draai vervolgens de pijl deel met de klok mee.

8.2 Pre -verbonden adapter - B （XL）

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee

8.3 Pre -verbonden adapter - C

⚫ Duw de schuifring op de optische vezelvoorgevormde plug in de richting van de pijl om de stofdop te verwijderen; Druk op de knop om de stofdop op de adapter te verwijderen in de richting van de pijl.

⚫ Lijn de body van de voorgevormde plug uit met de gesput van de adapter totdat deze is bevestigd. Sluit de twee stofomslagen op dezelfde manier aan.

⚫ De geïnstalleerde geprefabriceerde plug duwt de schuifring om de gesp los te maken en trek vervolgens de hoofdlichaam naar achteren om deze te scheiden.

8.4 Pre -verbonden adapter - D

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug- en stofdeksel in de richting van de pijl.

⚫ Verbind de vooraf verbonden plug D en de vooraf verbonden adapter D in de richting van de pijl en draai de stekker met de klok mee om deze te repareren.

8.5 Pre -verbonden adapter - E (A)

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug en stofdeksel in de richting van de pijl

⚫ Sluit de vooraf verbonden plug E en de vooraf aangesloten adapter E in de richting van de pijl aan en draai de stekker met de klok mee om deze te repareren.

8.6 Pre -verbonden adapter - SC

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee.

8.7 Voorverbonden adapter - G

9. pakket

1 st in een bellentas, 420*350 mm;

1 st in een kleine doos, 340*230*150 mm, bruto gewicht is 1,5 kg;

10 stks in een grote golfkarton, 480*360*805 mm, bruto gewicht is 16kg.
