Voorgeconnectoriseerde glasvezel kabelverdelingskist GFS-004-002c

1. Algemeen

1.1 Beschrijving

Pre-geconnectoriseerde optische distributiebox als de meest geavanceerde FTTX-netwerkdistributieknooppuntapparatuur, bieden snelle en betrouwbare verbinding, goede bescherming en beheer voor het FTTX-netwerk.

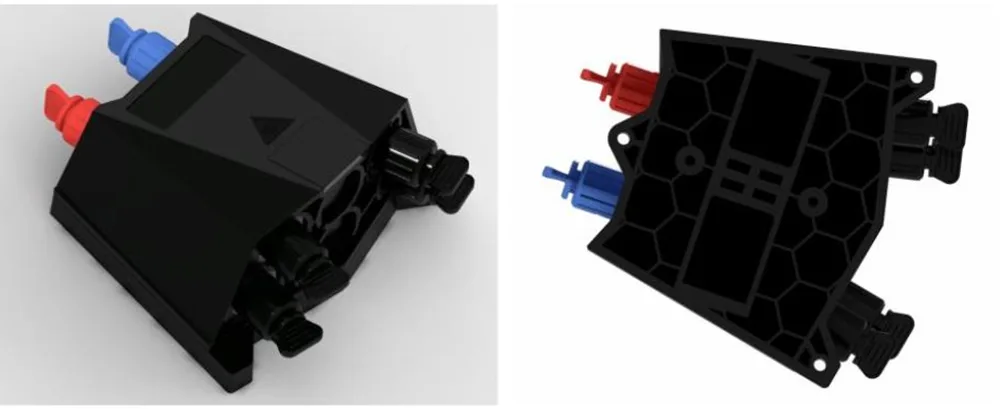

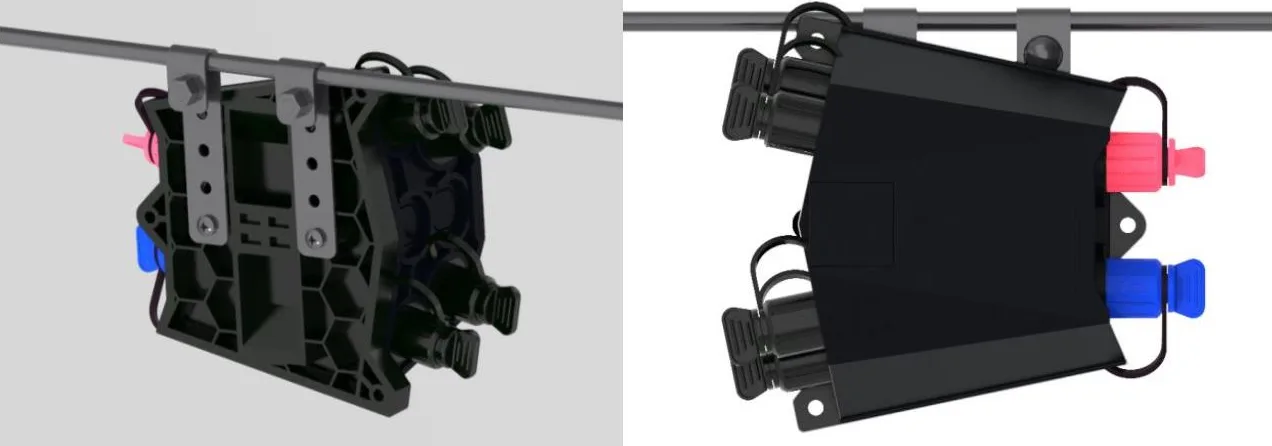

Uiterlijk van GFS-004-002c

1.2 Normen voldoen

De aangeboden productie zijn ontworpen, vervaardigd en getest volgens de normen als volgt:

1.3 Toepassingsomgeving

2. Kenmerken

1. De onderste schaal en bovenklep zijn gelast door het lassen van hete plaat, die niet afneembaar is.

2. Materiaal: PP+GF.

3. Vochtbestendig, waterdicht, stofbestendig, anti-aging.

4. Beschermingsniveau tot IP68.

5. Het interieur is uitgerust met 1x2 FBT Splitter+ 1x4 PLC Splitter of 1x4 PLC Splitter.

6. Installatiemethode: paal gemonteerd, op de lucht gemonteerd, muur gemonteerd.

3. Specificaties

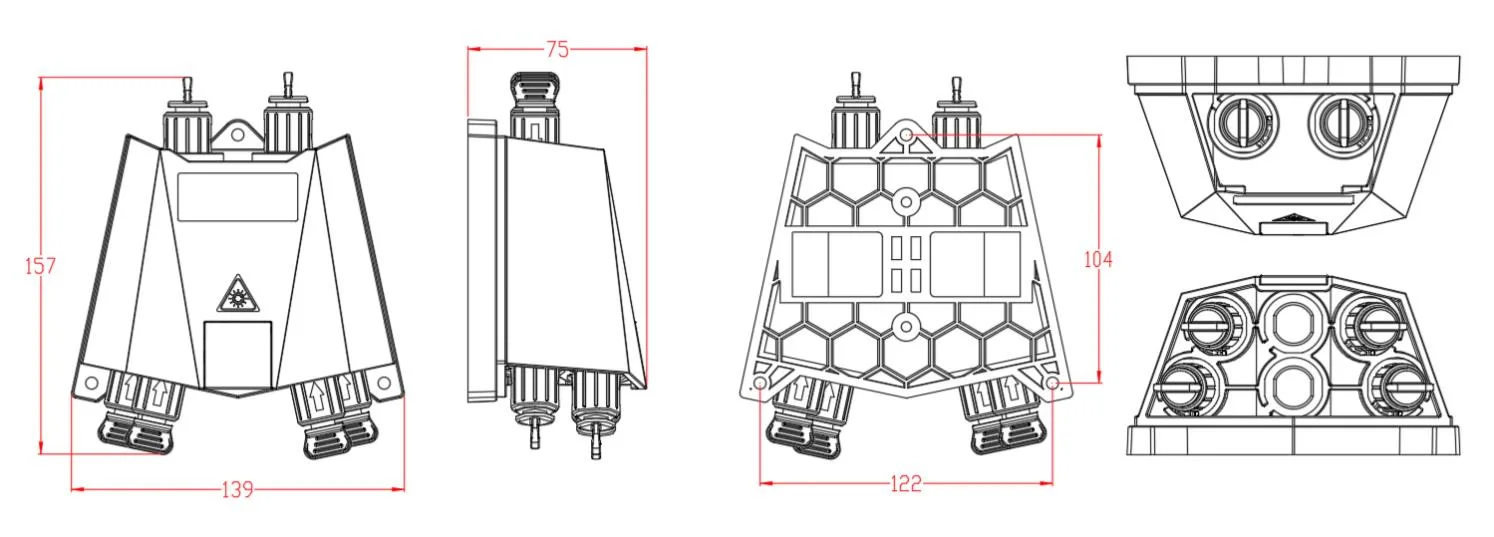

3.1 Mechanische specificaties

4. Configuratie

Belangrijkste optische parameters

De optische parameters die in de bovenstaande tabel worden weergegeven, zijn standaardwaarden en kunnen worden aangepast aan de vereisten.

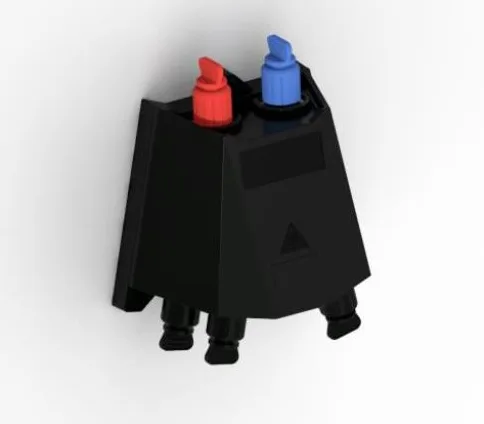

5. Productfoto

5.1 Productkabelwegen:

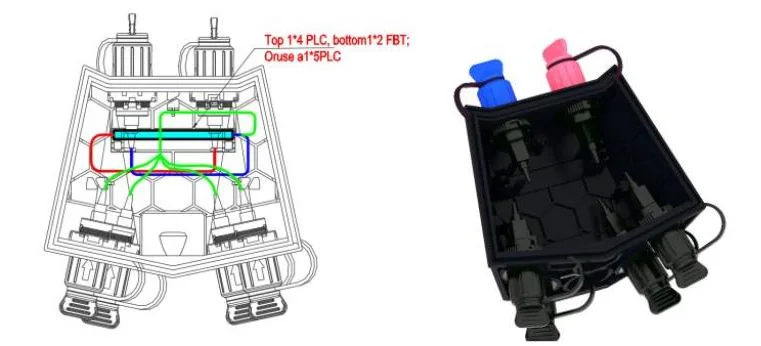

1 * 2 FBT + 1 * 4 PLC Splitter -kabelwegen

5.2 Accessoires

Nee.	Ondernaam	Referentiebeelden	Eenheid	Hoeveelheid	Opmerking
1	Gebruikers van gebruikers	/	pc's	1	IN
2	Splitter -testrapport	/	pc's	1	IN
3	Muur gemonteerde kit		set	1	Optioneel als verzoek van de klant

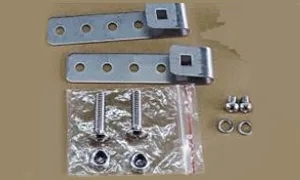

4	Paal gemonteerde kit		set	1	Optioneel als verzoek van de klant
5	Op de lucht gemonteerd kit		set	1	Optioneel als verzoek van de klant

6. Omgevingskenmerken

Dit product voldoet aan de ROHS -richtlijn voor milieubescherming en het gehalte van lood, cadmium, kwik, hexavalent chroom, polybromineerde bifenyl (PBB) en polybromineerde difenylether (PBDE) overschrijdt de limiet niet.

7. Installatie

7.1. Wall gemonteerde installatie

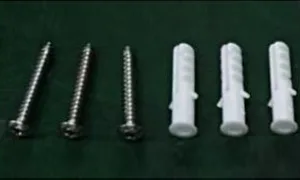

Boor 3 gaten in de muur volgens de dimensie, plaats de uitbreidingsplug φ7.5*40, plaats de doos om de gaten te matchen en schroeven te gebruiken om te bevestigen.

Wandgemonteerde installatie

7.2. Paal gemonteerde installatie

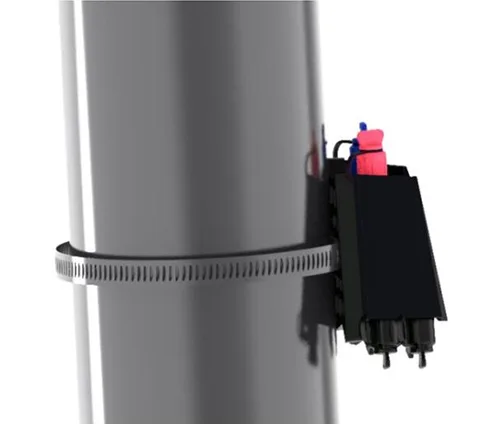

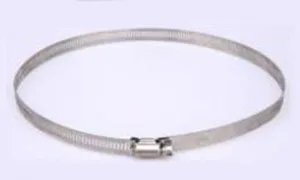

Geef de hoepelring door de sleuf van de achterplaat en bevestig deze op de telecommunicatiepool.

Paalgemonteerde installatie

7.3. De overheadstructuur

Bind de geïnstalleerde op het chassis van de overheadhangen aan de draad en vervolgens vastgebout, voorkomen dat de zaak eraf valt.

De overheadstructuur

8. Connectorbewerking

8.1 Voorverbonden adapter - A （E）

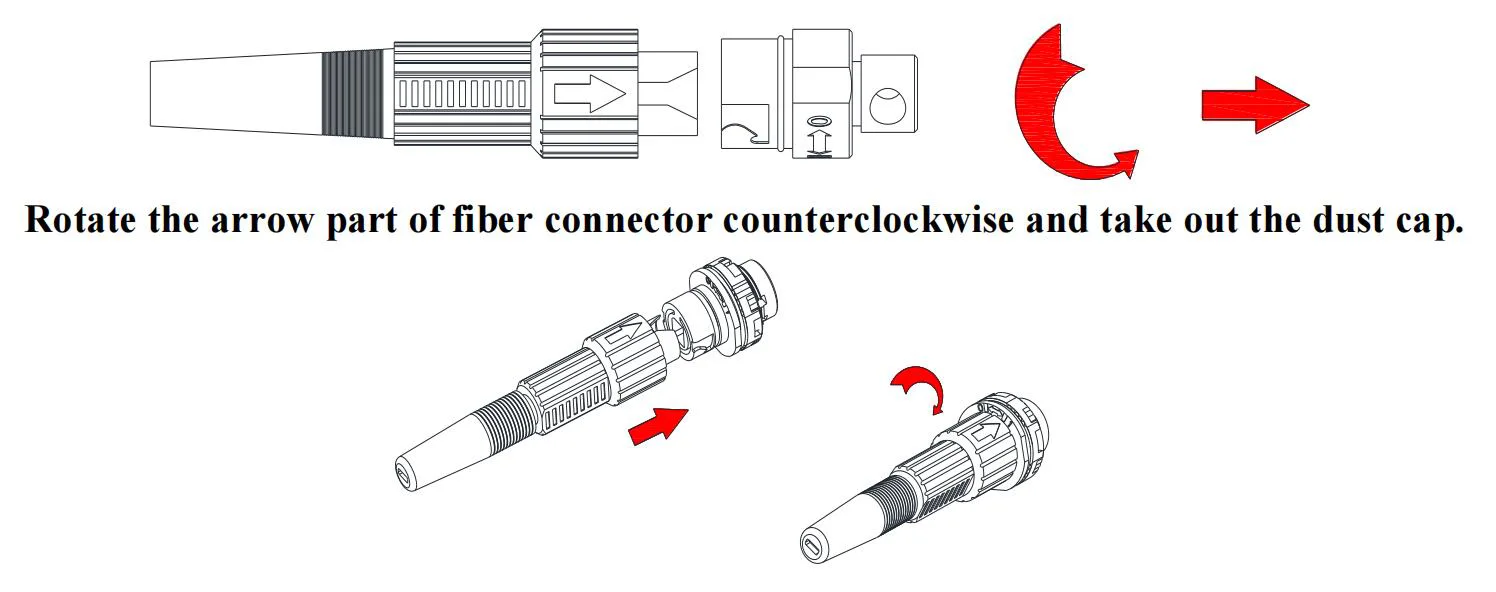

Het pijlgedeelte van de vezelconnector is boven, plaats de vezelconnector in de socket en draai vervolgens het pijlgedeelte met de klok mee.

8.2 Pre -verbonden adapter - B （XL）

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee

8.3 Pre -verbonden adapter - C

⚫ Duw de schuifring op de optische vezelvoorgevormde plug in de richting van de pijl om de stofdop te verwijderen; Druk op de knop om de stofdop op de adapter te verwijderen in de richting van de pijl.

⚫ Lijn de body van de voorgevormde plug uit met de gesput van de adapter totdat deze is bevestigd. Sluit de twee stofomslagen op dezelfde manier aan.

⚫ De geïnstalleerde geprefabriceerde plug duwt de schuifring om de gesp los te maken en trek vervolgens de hoofdlichaam naar achteren om deze te scheiden.

8.4 Pre -verbonden adapter - D

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug- en stofdeksel in de richting van de pijl.

⚫ Verbind de vooraf verbonden plug D en de vooraf verbonden adapter D in de richting van de pijl en draai de stekker met de klok mee om deze te repareren.

8.5 Pre -verbonden adapter - E (A)

⚫ Draai de vooraf verbonden plug tegen de klok mee en open de vooraf verbonden plug en stofdeksel in de richting van de pijl

⚫ Sluit de vooraf verbonden plug E en de vooraf aangesloten adapter E in de richting van de pijl aan en draai de stekker met de klok mee om deze te repareren.

8.6 Pre -verbonden adapter -f (SC)

⚫ Plaats de SC -optische vezelconnectorplug op de beurt door de losse onderdelen en sluit deze vervolgens aan op de adapter;

⚫ Installeer XL Pre -aangesloten adaptermantel op de adapter met plastic sleutel;

⚫ Plaats de plug van de snapveer in de schede;

⚫ De kabelklem moet worden geïnstalleerd en de lijn is dicht bij de stekker;

⚫ Schroef de lederen kabelklemstoeldop op de schede met de klok mee.

8.7 Voorverbonden adapter - G
