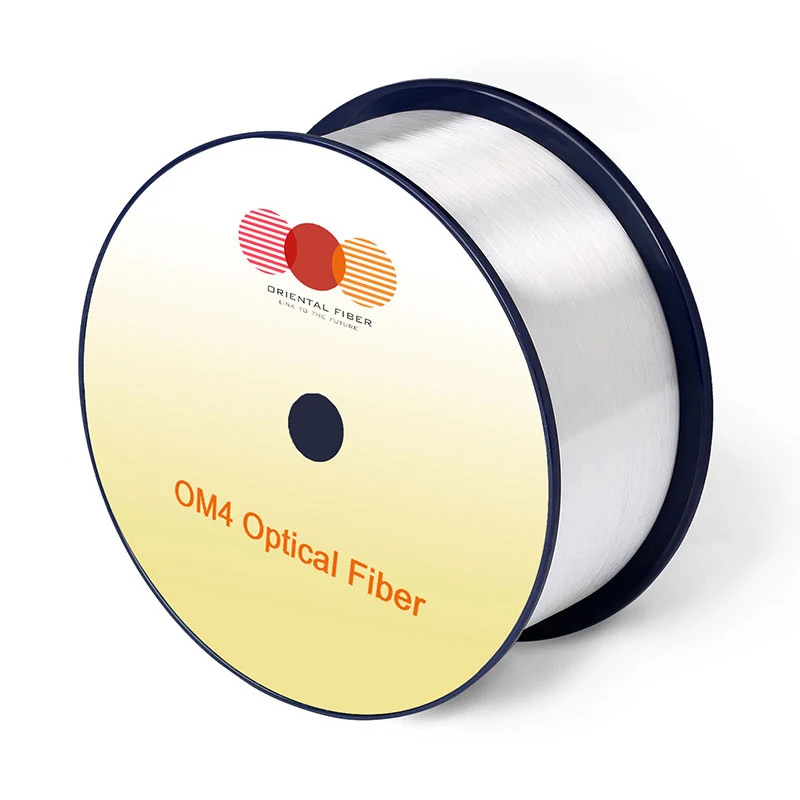

Multi-modus optische vezel OM4

Kenmerken

Voorwaarden

Gespecificeerd Waarden

Eenheden

Geometrie -kenmerken

Kerndiameter

-

50 ± 2,5

[μm]

Noncirculariteit van de kern

-

≤5.0

[%]

Bekleding diameter

-

125,0 ± 1,0

[μm]

Niet-circulariteit bekleding

-

≤0,6

[%]

Coatingdiameter

-

245 ± 7

[μm]

Coating/bekleding concentriciteitsfout

-

≤10.0

[μm]

Niet-circulariteit coaten

-

≤6.0

[%]

Kern/bekleding concentriciteitsfout

-

≤1.0

[μm]

Leveringslengte

-

omhoog tot 17.6

[km/reel]

Optische kenmerken

Verzwakking

850 nm

≤2.4

[db/km]

910 nm

≤2.0

[db/km]

1300 nm

≤0,6

[db/km]

Overvol modale bandbreedte

850 nm

≥3500

[MHz · km]

1300 nm

≥500

[MHz · km]

Effectieve modale bandbreedte

850 nm-870 nm

≥4700

[MHz · km]

910 nm

≥3100

[MHz · km]

Linklengte

800 GBase-SR8

100

[M]

800GBASESR-4.2

100

[M]

Numerieke opening

-

0,200 ± 0,015

-

Groepsbrekingsindex

850 nm

1.482

-

1300 nm

1.477

-

Zero Dispersion Wavelinglength, λ0

-

1295-1340

[NM]

Nul dispersiehelling, S0

1295nm≤λ0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[ps/(nm2 · km)]

MacRoBending Loss1

-

-

-

2 beurten @ 15 mm straal

850 nm

≤0,1

[DB]

1300 nm

≤0,3

[DB]

2 draait beurten @ 7,5 mm straal

850 nm

≤0,2

[DB]

1300 nm

≤0,5

[DB]

Backscatter -kenmerken

1300 nm

Stap （Gemiddelde van bidirectionele meting）

-

≤0.10

[DB]

Onregelmatigheden over vezelslengte en Punt discontinuïteit

-

≤0.10

[DB]

Dempinguniformiteit

-

≤0,08

[db/km]

Omgevingskenmerken

850 nm & 1300 nm

Temperatuurcycling

-60 ℃ tot 85 ℃

≤0.10

[db/km]

Cycli

-10 ℃ tot 85 ℃, 4% tot 98% RH

≤0.10

[db/km]

Water onderdompeling

23 ℃, 30 dagen

≤0.10

[db/km]

Droge warmte

85 ℃, 30 dagen

≤0.10

[db/km]

Vochtige warmte

85 ℃, 85% RH, 30 dagen

≤0.10

[db/km]

Mechanische specificatie

Proeftest

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Coating Strip Force

typisch gemiddelde kracht

1.5

[N]

piek kracht

≥1,3, ≤8,9

[N]

Dynamische stresscorrosie Gevoeligheid paraeter （nd, typisch)

-

20

-
