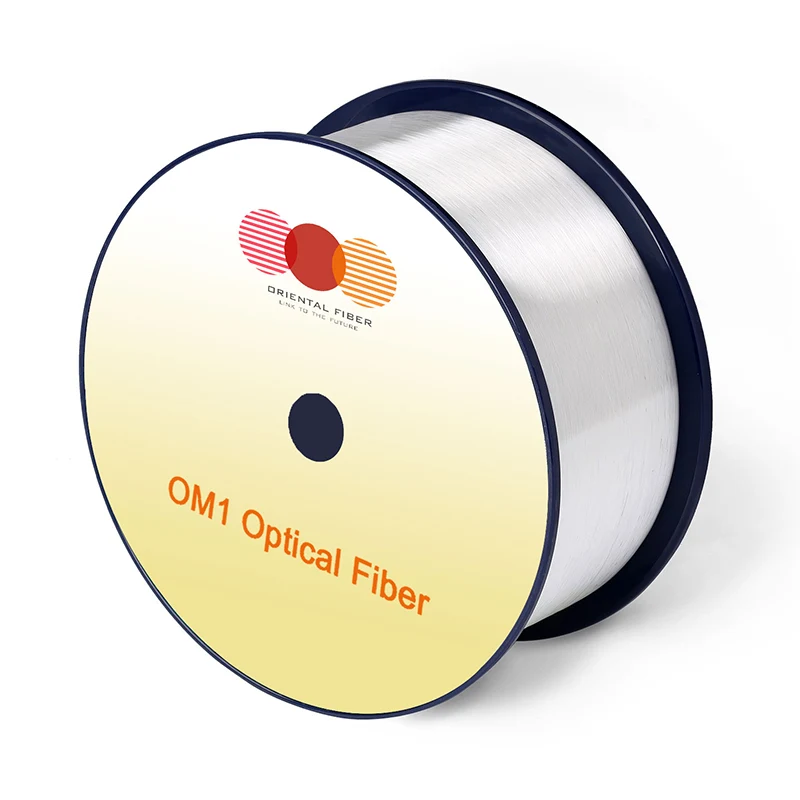

Multi-modus optische vezel OM1

Kenmerken

Voorwaarden

Gespecificeerde waarden

Eenheden

Geometrie -kenmerken

Kerndiameter

-

62,5 ± 2,5

[μm]

Noncirculariteit van de kern

-

≤5.0

[%]

Bekleding diameter

-

125,0 ± 1,0

[μm]

Niet-circulariteit bekleding

-

≤1.0

[%]

Coatingdiameter

-

245 ± 7

[μm]

Coating/bekleding concentriciteitsfout

-

≤10.0

[μm]

Niet-circulariteit coaten

-

≤6.0

[%]

Kern/bekleding concentriciteitsfout

-

≤1,5

[μm]

Leveringslengte

-

maximaal 17.6

[km/reel]

Optische kenmerken

Verzwakking

850 nm

≤2.7

[db/km]

1300 nm

≤0,6

[db/km]

Over gevuld modale bandbreedte

850 nm

≥200

[MHz · km]

1300 nm

≥500

[MHz · km]

Numerieke opening

-

0,275 ± 0,015

-

Groepsbrekingsindex

850 nm

1.496

-

1300 nm

1.491

-

Zero dispersie golflengte, λ0

-

1320 ~ 1365

[NM]

Nul dispersiehelling, S0

1320nm≤ λ0 ≤1348nm

≤0.11

[ps/(nm2 · km)]

1348nm≤ λ0 ≤1365 nm

≤0,001 （1458-L0）

[ps/(nm2 · km)]

Macrobending verlies

-

-

-

100 draait @ 37,5 mm straal

850 nm

≤0,50

[DB]

1300 nm

≤0,50

[DB]

Backscatter -kenmerken

1300 nm

Stap （Gemiddelde van bidirectionele meting）

-

≤0.10

[DB]

Onregelmatigheden over vezelslengte en punt discontinuïteit

-

≤0.10

[DB]

Dempinguniformiteit

-

≤0.10

[db/km]

Omgevingskenmerken

850 nm en 1300 nm

Temperatuurcycling

-60 ℃ tot 85 ℃

≤0.10

[db/km]

Cycli

-10 ℃ tot 85 ℃, 4% tot 98% RH

≤0.10

[db/km]

Water onderdompeling

23 ℃, 30 dagen

≤0.10

[db/km]

Droge warmte

85 ℃, 30 dagen

≤0.10

[db/km]

Vochtige warmte

85 ℃, 85% RH, 30 dagen

≤0.10

[db/km]

Mechanische specificatie

Proeftest

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Coating Strip Force

Typische gemiddelde kracht

1.5

[N]

piekkracht

≥1,3, ≤8,9

[N]

Dynamische stresscorrosie -gevoeligheidsparameter （nd, typisch）

-

20

-
