Indoor lint glasvezelkabel

Orientalfiber levert hoogwaardige indoor lintglasvezelkabel als complete glasvezelnetwerkoplossing. Deze kabel gebruikt glasvezellint als transmissiemedium, met hoge integratie, stabiele signaaloverdracht en eenvoudige installatie. Het wordt veel gebruikt in binnendistributie, apparatuurinterconnectie en communicatiesystemen.

Stuur onderzoek

Productomschrijving

Indoor Ribbon Fiber Optic Cable maakt gebruik van glasvezellint als optisch transmissiemedium. Het glasvezellint wordt in een losse buis van materiaal met hoge modulus gestoken en vervolgens gecoat met een laag aramideversterking. De buitenste laag is geëxtrudeerd met een omhulsel van polyvinylchloride (PVC). Dit structurele ontwerp zorgt voor betrouwbare prestaties en gemakkelijke bediening in binnenomgevingen.

Belangrijkste kenmerken

Hooggeïntegreerd vezellintontwerpDe vezellintstructuur maakt een hoge vezeldichtheid in een compacte vorm mogelijk, waardoor het beheer en de installatie worden vereenvoudigd. Het ondersteunt een efficiënte verbinding met MT/MTP-connectoren, geschikt voor bedradingsscenario's met hoge dichtheid.

Uitstekende treksterkte De kabel is uitgerust met aramideversterking en biedt een sterke trekweerstand om externe krachten tijdens constructie en gebruik te weerstaan, waardoor signaalstabiliteit wordt gegarandeerd.
Duurzaam buitenmateriaal De buitenmantel is corrosiebestendig, waterdicht, UV-bestendig, vlamvertragend en milieuvriendelijk. Het voldoet aan de veiligheidseisen binnenshuis en past zich aan verschillende werkomgevingen aan.
Eenvoudige installatie en onderhoud De kabel is flexibel met goede buigprestaties en gemakkelijk te routeren in nauwe ruimtes zoals kabelgoten en leidingen. Er is geen smeervet nodig, wat een snelle constructie en aansluiting mogelijk maakt.

Technische specificaties

Parameter	Specificatie
Vezeltype	Single-mode (G.652D/G.657A1) / Multi-mode (50/125μm, 62,5/125μm)
Kerntelling	4, 6, 8, 12, 24 kernen (aanpasbaar)
Kabelstructuur	Lintvezel in losse buis + aramideversterking + PVC-mantel
Buitendiameter	Aanpasbaar (meestal 3,0–6,0 mm)
Verzwakking	≤0,36 dB/km bij 1310 nm; ≤0,22 dB/km bij 1550 nm (enkele modus)
Treksterkte	Korte termijn: ≥1500N; Lange termijn: ≥600N
Buigradius	Statisch: ≥10× kabeldiameter; Dynamisch: ≥20× kabeldiameter
Bedrijfstemperatuur	-20°C tot +60°C
Schedemateriaal	PVC (rookarm, halogeenvrij optioneel)
Naleving	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Toepassingen

Kabeldistributie binnenshuis Gebruikt in datacenters, kantoorgebouwen, winkelcentra en woongemeenschappen voor horizontale en verticale bedrading, waardoor een efficiënte signaaloverdracht binnen het netwerk wordt gegarandeerd.
Interconnect tussen instrumenten en communicatieapparatuur Dient als patchkabels of startkabels voor het aansluiten van servers, switches, routers en andere communicatieapparaten en zorgt voor stabiele en snelle gegevensoverdracht.
Industriële en speciale scenario's Toegepast in energiesystemen, spoorwegvervoer en snelwegtechniek voor front-end verbindingsbehoeften, aangepast aan zware industriële omgevingen met betrouwbare prestaties.

Voordelen

Hoge betrouwbaarheid De geoptimaliseerde structuur en hoogwaardige materialen zorgen voor een stabiele signaaloverdracht en een lange levensduur en voldoen aan de strenge eisen van verschillende projecten.
Kosteneffectief Hoge integratie vermindert het aantal kabels en de installatietijd, waardoor de totale projectkosten dalen. Aanpasbare specificaties maken op maat gemaakte oplossingen voor verschillende toepassingen mogelijk.
Uitgebreide kwaliteitscontrole Jiangsu Xuben Photoelectric Technology Co., Ltd. volgt strikt de ISO9001-normen voor kwaliteitsmanagement. Elke indoor lintglasvezelkabel ondergaat strenge tests om consistente prestaties en betrouwbaarheid te garanderen.

Kenmerken

Hooggeïntegreerd vezellintontwerp

Het aramide versterkingselement geeft de kabel een uitstekende treksterkte

Het buitenmateriaal is corrosiebestendig, waterdicht, UV-bestendig, vlamvertragend en milieuvriendelijk.

Toepassingen

Kabeldistributie binnenshuis

Verbind tussen instrumenten en communicatieapparatuur

Normen

Voldoen aan standaard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, enz.

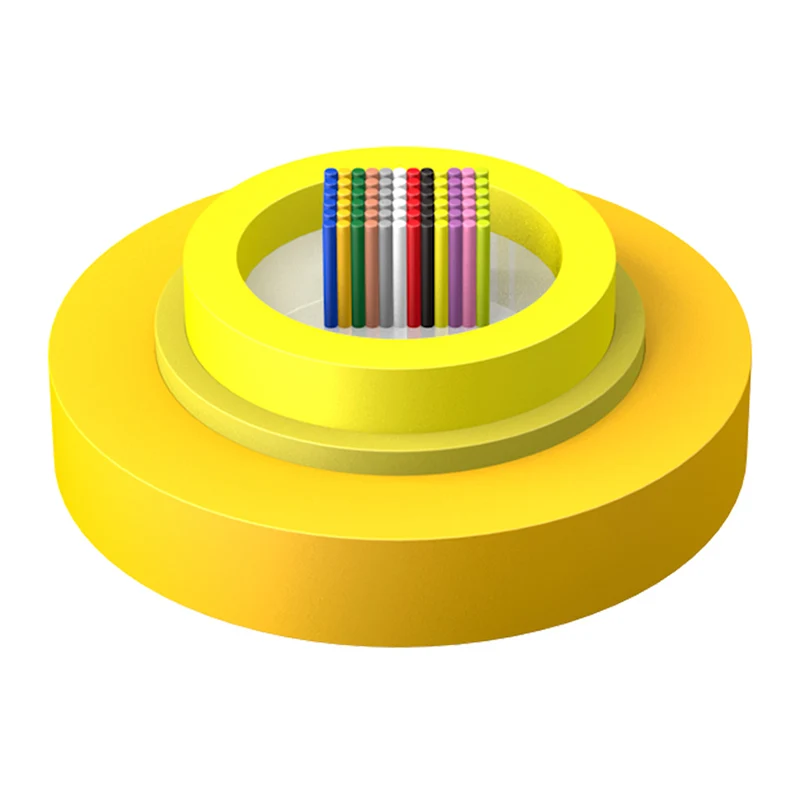

Structuurtekening

1. Vezellint

2. Losse buis

3. Aramidegaren

4. Jasje

Indoor Ribbon Fiber Optic Cable

Technische parameters

Kabelmodel	Vezeltelling	Kabelgewicht (ref) (kg/km)	Treksterkte Lange/korte termijn	Verpletter weerstand Lange/korte termijn (N/100mm)	Buigradius Dynamisch/Statisch (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Optische kenmerken

Vezeltype	Verzwakking				OFL	Effectieve modusbandbreedte	10 Gbit/s Ethernet-verbindingslengte	Minimale buigradius
Voorwaarde	1310/1550nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Voorwaarde	Typische waarde	Maximale waarde	Typische waarde	Maximale waarde	850/1300nm	850 nm	850 nm	/
Eenheid	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
