Platte vezellint glasvezelkabel

In het snel evoluerende landschap van datatransmissie met hoge dichtheid is de Flat Fiber Ribbon Fiber Optic Cable van Orientalfiber een kritische oplossing voor moderne netwerkarchitectuur. Deze kabel, vervaardigd door Jiangsu Xuben Photoelectric Technology Co., Ltd, is ontworpen om de ruimte-efficiëntie in drukke leidingen en datacenters te maximaliseren. Door gebruik te maken van een nauwkeurig uitgelijnde lintstructuur zijn hoge vezelaantallen mogelijk binnen een compact profiel, waardoor telecommunicatie-exploitanten en industriële ondernemingen hun bandbreedte kunnen opschalen zonder de fysieke infrastructuur uit te breiden.

Stuur onderzoek

Productomschrijving

Productdefinitie en technisch overzicht

De platte glasvezellint-glasvezelkabel is een optisch transmissiemedium met hoge dichtheid waarbij meerdere afzonderlijke vezels in een vlakke, georganiseerde rij met elkaar zijn verbonden. Deze lintkern wordt beschermd door een laag premium aramidegaren, dat dient als een krachtversterkte eenheid om de noodzakelijke treksterkte te bieden voor installatie en langdurig gebruik. Om aan diverse veiligheids- en milieueisen te voldoen, is de kabel afgewerkt met een robuuste buitenmantel van polyvinylchloride (PVC) of Low-Smoke Zero-Halogen (LSZH) materiaal.

Belangrijkste kenmerken en kernvoordelen

Hooggeïntegreerd lintontwerp: De platte geometrie organiseert vezels in groepen, waardoor een aanzienlijk kleinere kabeldiameter mogelijk is in vergelijking met traditionele losse-buisconfiguraties.

Aramideversterking: De toevoeging van aramidegaren met hoge modulus geeft de platte vezellintglasvezelkabel de sterkte die nodig is voor verticale en horizontale trekkracht zonder het risico te lopen dat de glaskernen beschadigd raken.

Milieubestendigheid: de buitenmantel is corrosiebestendig, waterdicht en UV-bestendig en zorgt voor stabiele prestaties in verschillende binnen- en beschermde buitenomgevingen.

Veiligheidsnaleving: Met LSZH-mantelopties voldoet de kabel aan de internationale vlamvertragende normen (IEC 60332-1 of IEC 60332-3C), waardoor hij geschikt is voor gebouwen met een hoge bezettingsgraad en doorvoersystemen.

Technische specificaties

Vezeltype: Compatibel met Single-mode (G.652D, G.657A) en Multimode (OM1 tot OM4) vezels.

Versterkingseenheid: meerstrengig aramidegaren.

Materiaal buitenmantel: PVC (voldoet aan de UL OFNR/OFNP-vereisten) of LSZH (rookarm, halogeenvrij).

Mechanische normen: Volledig compatibel met YD/T 1258.5, ICEA-596, GR-409 en IEC 60794-2-30.

Temperatuurbereik: Ontworpen voor betrouwbare werking bij standaard telecommunicatieomgevingstemperaturen.

Diverse toepassingsgebieden

De veelzijdigheid van de platte glasvezellint-glasvezelkabel maakt het de voorkeurskeuze voor meerdere industrieën:

Datacenters: Ideaal voor het onderling verbinden van serverracks met hoge dichtheid met behulp van MPO/MTP-terminatietechnologie.

Binnendistributie: Gebruikt voor backbone-bekabeling in commerciële kantoorgebouwen en centrale wisselkantoren.

Communicatieapparatuur: fungeert als de primaire verbinding tussen precisie-instrumenten en netwerkhardware.

Industriële systemen: Biedt betrouwbare dataverbindingen voor elektriciteitsnetwerken, monitoring van spoorwegvervoer en communicatiesystemen op de snelweg.

Productiesterkte: Jiangsu Xuben Photoelectric Technology Co., Ltd

De kwaliteit van de platte vezellint glasvezelkabel wordt ondersteund door de industriële schaal en technische expertise van Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastructuur: De groep exploiteert vier gespecialiseerde fabrieken op een totale oppervlakte van 15.000 vierkante meter.

Productiewaarde: Met een jaarlijkse productiewaarde van 20 miljoen dollar behoudt het bedrijf de capaciteit om grootschalige mondiale engineeringprojecten te leveren.

Kwaliteitsbeheer: De faciliteit beschikt over de ISO9001- en ISO45001-certificeringen, waardoor elke meter kabel voldoet aan de hoogste normen van vakmanschap.

Mondiale reputatie: Orientalfiber-producten worden gebruikt door telecomoperatoren en industriële leiders over de hele wereld, erkend vanwege hun verfijnde productie en professionele consistentie.

Voordelen ten opzichte van standaardalternatieven

Vergeleken met traditionele vezelontwerpen biedt de Orientalfiber-lintoplossing:

Massasplitsingsefficiëntie: technici kunnen twaalf vezels tegelijk splitsen, waardoor de installatiekosten drastisch worden verlaagd.

Betere luchtstroom: Het compacte, platte profiel van de Flat Fiber Ribbon glasvezelkabel zorgt voor een betere ventilatie in kabelgoten en serverkasten.

Betrouwbare bescherming: In tegenstelling tot budgetalternatieven zorgt ons gebruik van hoogwaardig aramide ervoor dat de kabel na verloop van tijd niet doorbuigt of uitrekt bij toepassingen met verticale stijgbuizen.

Kenmerken

Hooggeïntegreerd vezellintontwerp

Het aramide versterkingselement geeft de kabel een uitstekende treksterkte

Het buitenmateriaal is corrosiebestendig, waterdicht, UV-bestendig, vlamvertragend en milieuvriendelijk.

Toepassingen

Kabeldistributie binnenshuis

Verbind tussen instrumenten en communicatieapparatuur

Patchkoord en varkensstaart

Normen

Voldoen aan standaard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, enz., en PVC-kabel voldoen aan de vereisten van UL-goedkeuring OFNR en OFNP: Verschillende LSZH-mantels voldoen aan IEC 60332-1 of IEC 60332-3C-certificering.

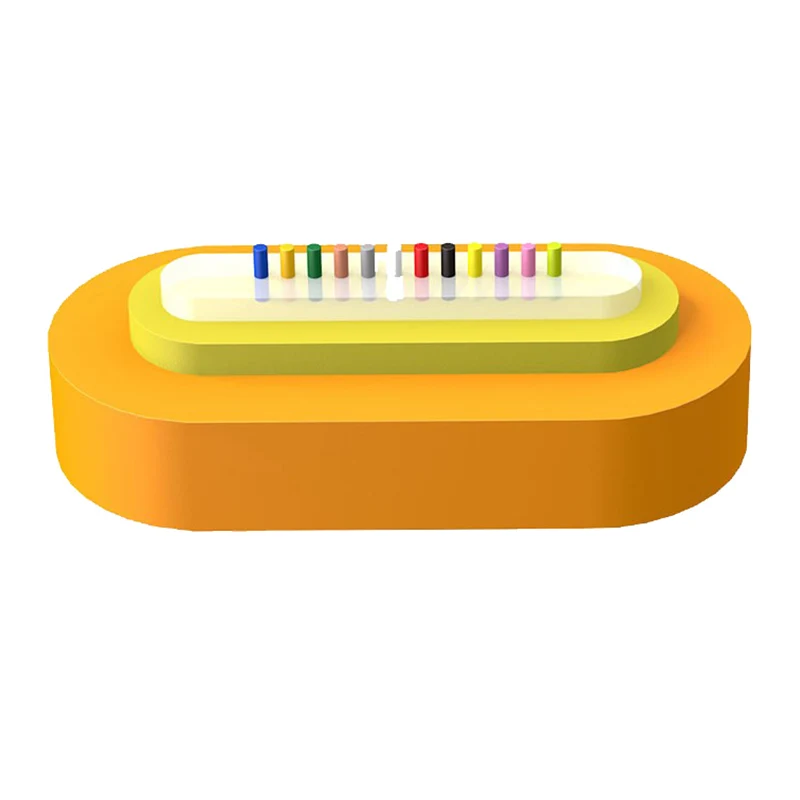

Structuurtekening

1. Vezel

2. Vezellint

3. Aramidegaren

4. Jas

Flat Fiber Ribbon Fiber Optic Cable

Technische parameters

Kabelmodel	Vezeltelling	Kabelgewicht (ref) (kg/km)	Treksterkte Lange/korte termijn	Verpletter weerstand Lange/korte termijn (N/100mm)	Buigradius Dynamisch/Statisch (mm)
4	(3,7±0,3)*(2,3±0,3)	4 vezellint	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 vezellint	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 vezellint	5.9	8.0

Optische kenmerken

Vezeltype	Verzwakking				OFL	Effectieve modusbandbreedte	10 Gbit/s Ethernet-verbindingslengte	Minimale buigradius
Voorwaarde	1310/1550nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Voorwaarde	Typische waarde	Maximale waarde	Typische waarde	Maximale waarde	850/1300nm	850 nm	850 nm	/
Eenheid	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
