Glasvezel kabeltoegang terminal paneel GFS-1F

1. Algemeen1.1 Beschrijving De apparatuur wordt gebruikt als een beëindigingspunt voor de drop -kabel om verbinding te maken met ONU Internal of Apartment in FTTX Communication Network System. De vezelsplitsing kan in deze doos worden gedaan en ondertussen biedt het solide bescherming en beheer......

Stuur onderzoek

Productomschrijving

1. Algemeen

1.1 Beschrijving

De apparatuur wordt gebruikt als een beëindigingspunt voor de drop -kabel om verbinding te maken met ONU Internal of Apartment in FTTX Communication Network System. De vezelsplitsing kan in deze doos worden gedaan en ondertussen biedt het solide bescherming en beheer voor het FTTX -netwerkgebouw.

Productietype	Classificatie
GFS-1F	Glasvezeltoegangstoegangspaneel

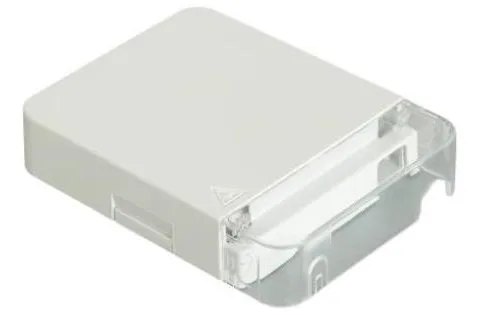

Uiterlijk van GFS-1F

1.2 Normen voldoen

De aangeboden productie zijn ontworpen, vervaardigd en getest volgens de normen als volgt:

IEC61300-2	Vezeloptische interconnecterende apparaten en passieve componenten - basistest- en meetprocedures
IEC60068-2	Basisprocedures voor milieutests voor elektrische en elektronische producten

1.3 Toepassingsomgeving

Item	Waarde
Werktemperatuur	-40 ºC ～+60 ºC
Installatietemperatuur	-5 ºC ～+40 ºC
Opslagtemperatuur	-45ºC ～+65 ºC

2. Kenmerken

1. Gebruikt voor gezinswerkgebied, voltooi de toegang en output van de enkele of dubbele kernvezel, kan volledig voldoen aan de vereisten van buigradius van de vezel en de optische vezeltoegang beschermen, om beveiligingsbescherming voor de kern te bieden.

2. Eenvoudige installatie, handige werking en onderhoud.

3. Volgens de eisen van de klant kan het logo worden afgedrukt.

4. Gemaakt van ABS+PC Hoogwaardige technisch plastic materiaal met uitstekende intensiteit.

5. U kunt een SC -adapter installeren.

3. Specificaties

3.1 Mechanische specificaties

Item	Specificaties	Opmerking
Externe dimensie (mm)	1158623
Kleur	Wit
Aantal inlaatpoorten	3
Vezelkabeldiameter van de ingangspoort (mm)	Φ2 ~ φ3, 2*3
Capaciteit (max)	2 kernen
IP -beschermingsniveau	IP20
Ontvlambaarheid	UL94-HB	Het kan worden aangepast aan de behoeften.

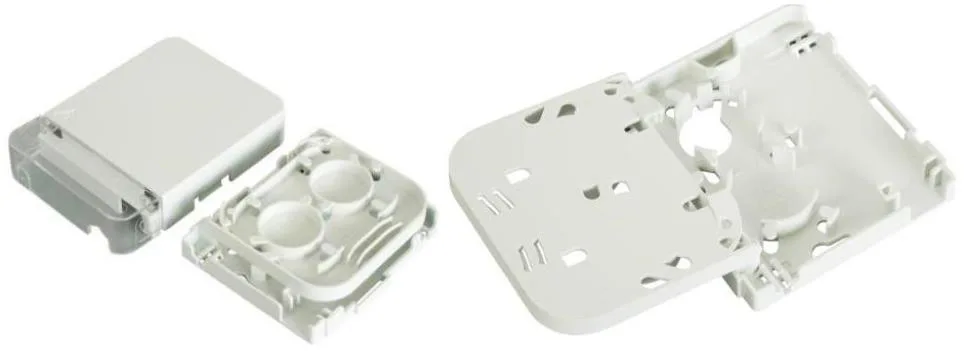

Fiber Optic Cable Access Terminal Panel GFS-1F

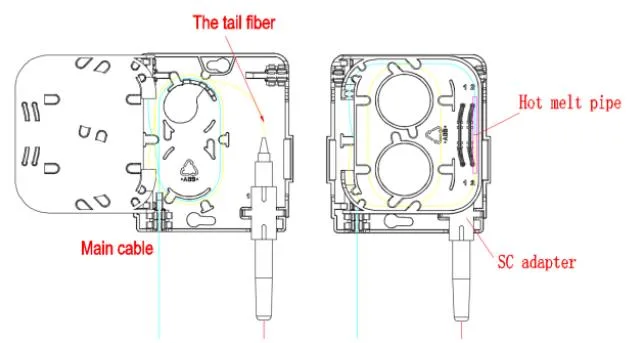

GFS-1F Routing Map

3.2 Optische specificaties

Item	Testmethode	Specificatie
Invoegverlies (DB)	IEC61300-3-4-methode B	Gemiddelde≤0.1db, maximum ≤0,3db
Retourverlies (DB)	IEC61300-3-6-method 1	APC ≥60db, UPC≥50DB
Willekeurige verbinding	IEC61300-3-4	Gemiddelde≤0,15db, maximum ≤0,3db
Herhaalbaarheid	IEC 61300-2-2 500 cycli	Tijdens de test moet het verschil tussen de initiële meting en elk van de metingen na één cyclus minder dan 0,20 dB zijn, en moet anders worden gereinigd, met een limiet van 25 reiniging

3.3. Wall gemonteerde installatie

Boor 2 gaten in de muur volgens de dimensie in tabel 2, plaats de uitbreidingsplug φ6*30, plaats de doos om de gaten te matchen en schroeven te gebruiken om te bevestigen.

Fiber Optic Cable Access Terminal Panel GFS-1F

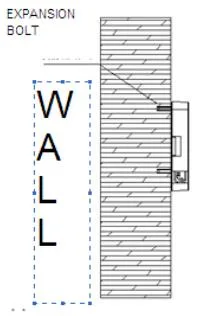

Pic.5 Wall gemonteerde installatie

4. Configuratie

4.1 Accessoire sectie

Ondernaam	Eenheid	Hoeveelheid	Opmerking
Schroeven en rubberen pluggen	set	2	M425 Philips hoofdschroef, φ630 rubberen plug
Warmte krimpen beschermende mouw	Pc's	1	L = 45 mm

5.Package

Standaard dubbel golfkarton, 520*360*390mm, 200 in Carton, ongeveer 19,5 kg.
