FAC-SC/APC-06 Veldassemblage Vezelconnector

Model: FAC-SC/APC-06

FAC-SC/APC-06Toepassing: FTTX, Data Room TransformatioRelevante oplossingen:● Eenvoudig werken, kan de connector direct worden gebruikt in ONU, ook met vaste sterkte meer dan 30N, wordt deze veel gebruikt in het FTTH -project van netwerkrevolutie. Het vermindert ook het gebruik van sockets en adapte......

Stuur onderzoek

Productomschrijving

FAC-SC/APC-06

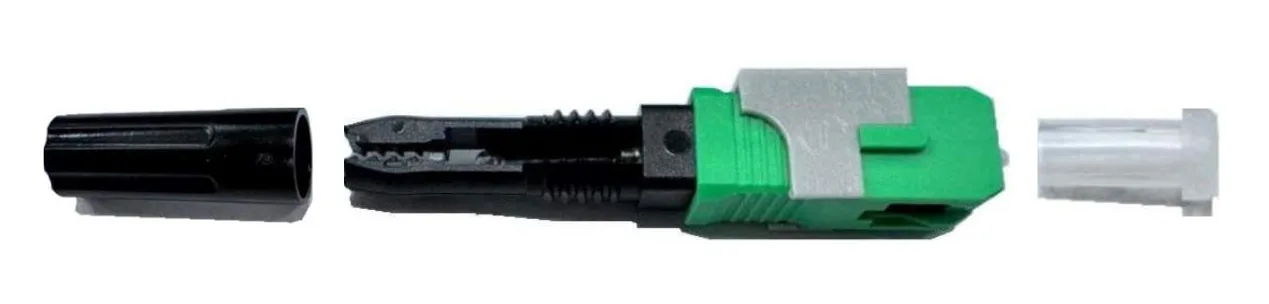

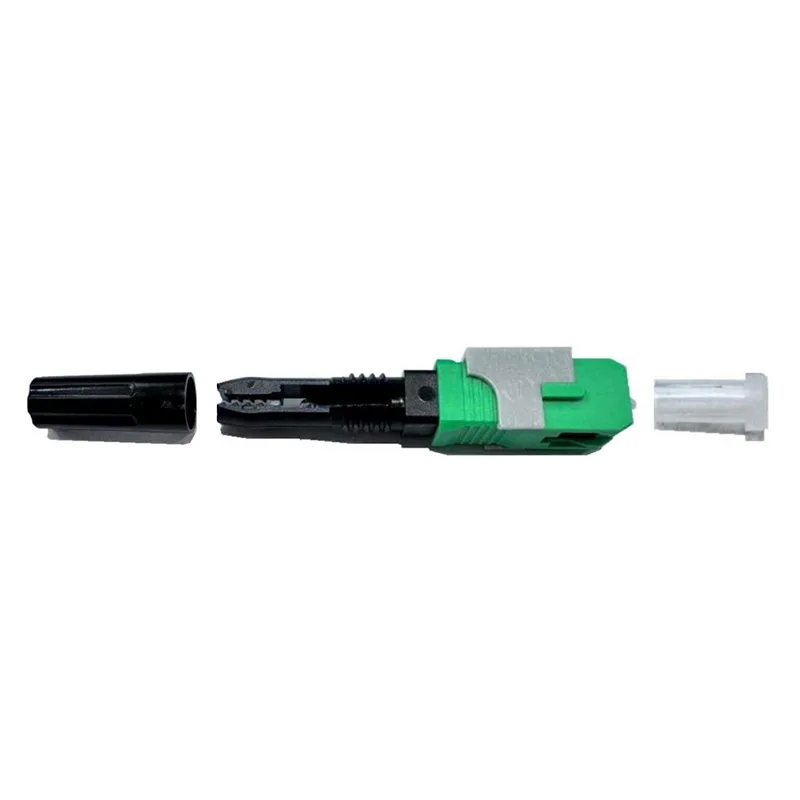

Field Assembly Fiber Connector

Toepassing: FTTX, Data Room Transformatio

Relevante oplossingen:

● Eenvoudig werken, kan de connector direct worden gebruikt in ONU, ook met vaste sterkte meer dan 30N, wordt deze veel gebruikt in het FTTH -project van netwerkrevolutie. Het vermindert ook het gebruik van sockets en adapters, bespaar de kosten van het project.

● Met 86 standaard socket en adapter maakt de connector de verbinding tussen drop -kabel en patch koord. De 86 Standard Socket biedt volledige bescherming met zijn unieke ontwerp.

● Toepassing op de verbinding met veldmonteerbare binnenkabel, staart, patch koord en transformatie van patch koord in de gegevenskamer en direct gebruikt in specifieke ONU.

Technische specificatie:

BESCHRIJVING	SPECIFICATIE	Technische informatie
Optisch
Invoegverlies (IL)	1310nm & 1550 nm	≤ 0,5 dB
Retourverlies (RL) APC	1310nm & 1550 nm	≥55db
ALGEMEEN
Koppelingstype	SC	Groente
Ferle -elementen	APC	8,0 ± 0,5 °
	Diameter	2,5 mm
	Materiaal	Keramische zirkonia
	Vezel	G.657A2
Mechanische splicing	treksterkte	4 n - 5 n
	Ingevoegde vezels	10 mm ± 0,5 mm (125 μ)
	Vezellus	18 mm ± 0,5 mm (250μ)
	Gel duur	20 jaar
KABEL	Kabelbehoud	Kamer /schroef 30n /2min
	Platte mini figuur 8	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Afmetingen	mm	L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0,1)
Operationeel
Herbruikbaarheid	5 keer	Gemakkelijke montage - demontage
Montagestappen	2
Liniaal/jig	1x10 connectoren
	Gemarkeerd met het naamlogo van de fabrikant 18*10 mm
	Cleaver -koppeling	16,2 mm x (xxx)
Markering
Aansluiting	Fabrikantnaam
	Klantnaam
	Productielot #
Verpakking (Individuele tas)	Fabrikant
	Productielot #
	Vezelvoorbereiding afbeelding 1x1 schaal
Container
Verpakking	Karton	100 connectoren +10 Jigs
	Etikettering	Fabrikant, model, kwantiteit, mfg. Kavel
	Kwaliteitstests	Optisch testblad I l & rl

Milieuprestatietest:

Certificeringen
Mechanisch	Telcordia GR-326-core, 4.4.3.5	Transmissie met toegepaste spanning
Omgevings-	Telcordia GR-326-core, 4.4.2.2,	Thermische cycli veroudering
Optisch	IEC 61300-3-4	Dempingsmethode (a) Retournelverlies
	IEC 61300-3-6	Retourverliesmethode (1) Os
Leven in dienst
LEVEN	25 jaar
GARANTIE	Effectief voor het vervaardigen van defecten van al zijn elementen
RMA	Minder dan 120 natuurlijke dagen
