Alle diëlektrische zelfdragende ADSS-luchtglasvezelkabel

Alle diëlektrische zelfdragende ADSS-luchtglasvezelkabels nemen een losse buislaagstructuur aan, en 250 μm optische vezels zijn omhuld in losse buizen gemaakt van materiaal met hoge modulus, en de losse buis is gevuld met een waterdichte verbinding. De losse buis (en het vultouw) worden rond de niet-metalen centrale verstevigingskern (FRP) gedraaid om een compacte kabelkern te vormen, en de opening van de kabelkern is gevuld met waterblokkerend vet. De kabelkern wordt geëxtrudeerd met een polyethyleen (PE) binnenmantel, vervolgens bedekt met aramide ter versteviging en tenslotte geëxtrudeerd met een polyethyleen (PE) buitenmantel of een elektrische tracking (AT) buitenmantel.

Stuur onderzoek

Productomschrijving

Engineering Excellence en Manufacturing Foundation

De productie van deAlle diëlektrische zelfdragende ADSS-luchtglasvezelkabelis gericht op de geest van vakmanschap. Onze groep exploiteert vier gespecialiseerde faciliteiten – waaronder binnen- en buitenkabels, ODN-componenten en netwerkapparatuur – die ervoor zorgen dat elk onderdeel voldoet aan strenge internationale normen.

Gecertificeerde kwaliteit: Onze productieprocessen hebben achtereenvolgens de ISO9001- en ISO45001-certificeringen verkregen.
Wereldwijde erkenning: Orientalfiber-producten worden wereldwijd op grote schaal gebruikt door telecomoperatoren en radio-/televisie-industrieën, wat hun betrouwbaarheid bewijst in grootschalige technische projecten.

Kern technische structuur

DeAlle diëlektrische zelfdragende ADSS-luchtglasvezelkabelmaakt gebruik van een geavanceerde losse buislaagstructuur. Dit ontwerp zorgt ervoor dat de optische vezels van 250 μm worden beschermd in buizen met hoge modulus gevuld met een speciale waterdichte verbinding.

Sterktelid: Een niet-metalen FRP (Fiber Reinforced Plastic) middenkern voorkomt elektromagnetische inductie.
Waterblokkering: De kabelkern is gevuld met waterblokkerend vet om het binnendringen van vocht te voorkomen.
Versterking: Er worden zeer sterke aramidegarens toegepast om de nodige spanning te bieden voor luchtinstallaties met grote overspanningen.
Buitenbescherming: Afhankelijk van de intensiteit van het elektrische veld bieden wij een buitenmantel van polyethyleen (PE) of een anti-tracking (AT) buitenmantel.

Inkoopperspectief: connectiviteitsuitdagingen oplossen

1. Live-line-installatie en efficiëntie

Een groot pijnpunt bij netwerkimplementatie zijn de kosten van stroomuitval. DeAlle diëlektrische zelfdragende ADSS-luchtglasvezelkabelvanOosterse vezelskan worden geïnstalleerd zonder de stroom uit te schakelen, waardoor de operationele uitvaltijd en arbeidskosten voor nutsbedrijven aanzienlijk worden verminderd.

2. Milieuveerkracht en mechanische sterkte

Met een maximale overspanning van meer dan 1000 meter is deze kabel ontworpen om zware ijsbelastingen en hoge windsnelheden te weerstaan. De lichtgewicht constructie vermindert de mechanische belasting op bestaande torens en steunen, waardoor de structurele integriteit van de elektriciteitsleiding intact blijft.

3. Compatibiliteit met hoogspanning en een lange levensduur

DeAlle diëlektrische zelfdragende ADSS-luchtglasvezelkabelis speciaal ontworpen voor hoogspanningsomgevingen. Voor 110 kV- en 220 kV-lijnen voorkomt het gebruik van onze AT (Anti-tracking) mantel elektrische erosie, waardoor een ontwerplevensduur van meer dan 30 jaar wordt ondersteund.

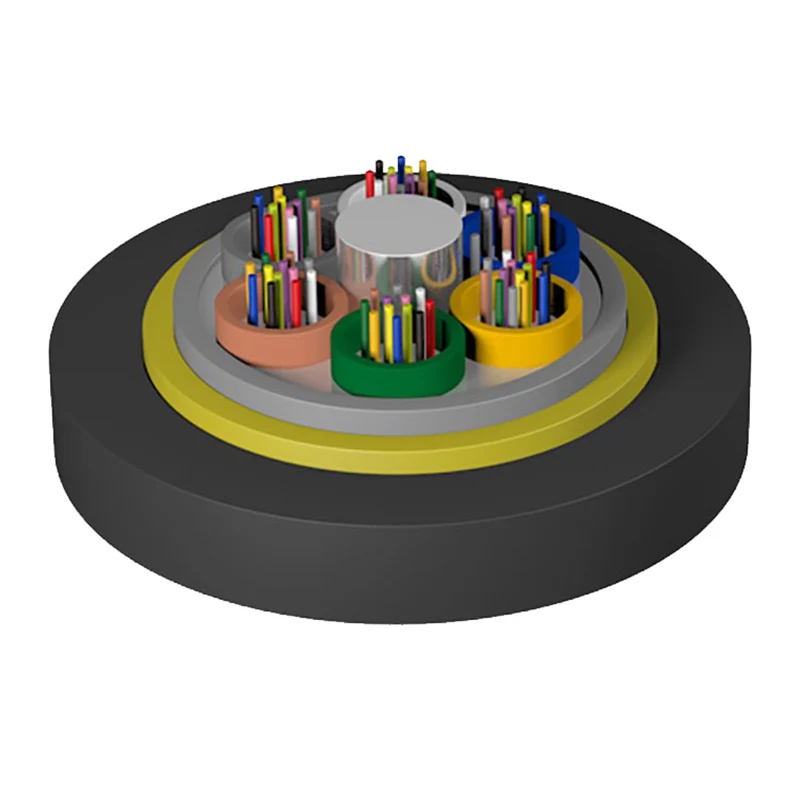

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Technische parameters

Ref. Buitendiameter (mm)	Ref. Gewicht (kg/km)		Aanvr. Dagelijks Max. Werkspanning (kN)	Maximaal toegestane werkspanning (kN)	Breeksterkte (kN)	Sterkte lid CSA (mm2)	Elasticiteitsmodulus (kN/mm2)	Warmte-uitzettingscoëfficiënt ×10-6/K	Geschikte spanwijdte (NESC-standaard, m)
Ref. Buitendiameter (mm)	PE-mantel	AT schede	Aanvr. Dagelijks Max. Werkspanning (kN)	Maximaal toegestane werkspanning (kN)	Breeksterkte (kN)	Sterkte lid CSA (mm2)	Elasticiteitsmodulus (kN/mm2)	Warmte-uitzettingscoëfficiënt ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Opslag-/bedrijfstemperatuur: -40℃-+70℃

Optische kenmerken

Glasvezeltype	(+20℃)				bandbreedte		numerieke opening	Snijd de golflengte van de optische kabel af
Glasvezeltype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numerieke opening	Snijd de golflengte van de optische kabel af
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 n.v.t	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 n.v.t	---

Opmerking:

A. Slechts een deel van de ADSS-kabels wordt in de tabel vermeld. ADSS-kabels met andere spanwijdten kunnen bij verkopers worden opgevraagd.

B. Specificaties in de tabel gelden op voorwaarde dat er geen hoogteverschil is en de doorbuiging van de installatie 1% is

C. Het vezelaantal is 2 tot 72, de identificatie van vezels voldoet aan de nationale norm

Toepassing: Zelfdragende antenne

Belangrijkste kenmerken en prestaties

Optimale afmetingen: Kleine kabeldiameters verminderen de impact van omgevingsfactoren zoals wind en ijs.

Superieure trekeigenschappen: De precieze hoeveelheid aramidegaren wordt voor elk project berekend om aan de specifieke spanvereisten te voldoen.

Naleving: onze ADSS-kabel voldoet volledig aan de IEEE 1222- en IEC 60794-1-normen.

Thermische stabiliteit: Behoudt uitstekende prestaties bij een breed scala aan bedrijfstemperaturen.

Strategische toepassingen

De volledig diëlektrische zelfdragende ADSS-antenneglasvezelkabel is de voorkeurskeuze voor:

Telecommunicatie: hoofdlijnen van carrierkwaliteit en datatransmissie via lokale netwerken.

Energievoorzieningen: Hoogspanningstransmissielijnen van verschillende niveaus (10 kV tot 220 kV).

Industriële infrastructuur: front-endverbindingen op het gebied van elektriciteit, spoorvervoer en snelwegen.

Veelgestelde vragen (FAQ)

Vraag: Hoe wordt het materiaal van de buitenmantel bepaald voor verschillende spanningsniveaus?

A: Voor elektriciteitsleidingen van 10 kV en 35 kV wordt doorgaans een mantel van polyethyleen (PE) gebruikt. Voor 110 kV- en 220 kV-lijnen berekenen we de elektrische veldsterkte op het ophangpunt en gebruiken we de AT (Anti-tracking) buitenmantel om degradatie te voorkomen.

Vraag: Wat is de maximale spanwijdte van Orientalfiber ADSS-kabels?

A: Hoewel de overspanningen variëren afhankelijk van de projectvereisten, kan de volledig diëlektrische zelfdragende ADSS-luchtglasvezelkabel worden ontworpen voor overspanningen van meer dan 1000 meter.

Vraag: Kan deze kabel worden gebruikt op bestaande elektriciteitsmasten?

EEN: Ja. Omdat het lichtgewicht en niet-metaalachtig is, is het ideaal voor het toevoegen van communicatiemogelijkheden aan bestaande stroomdistributie- en transmissie-infrastructuur zonder aanzienlijk gewicht toe te voegen.
