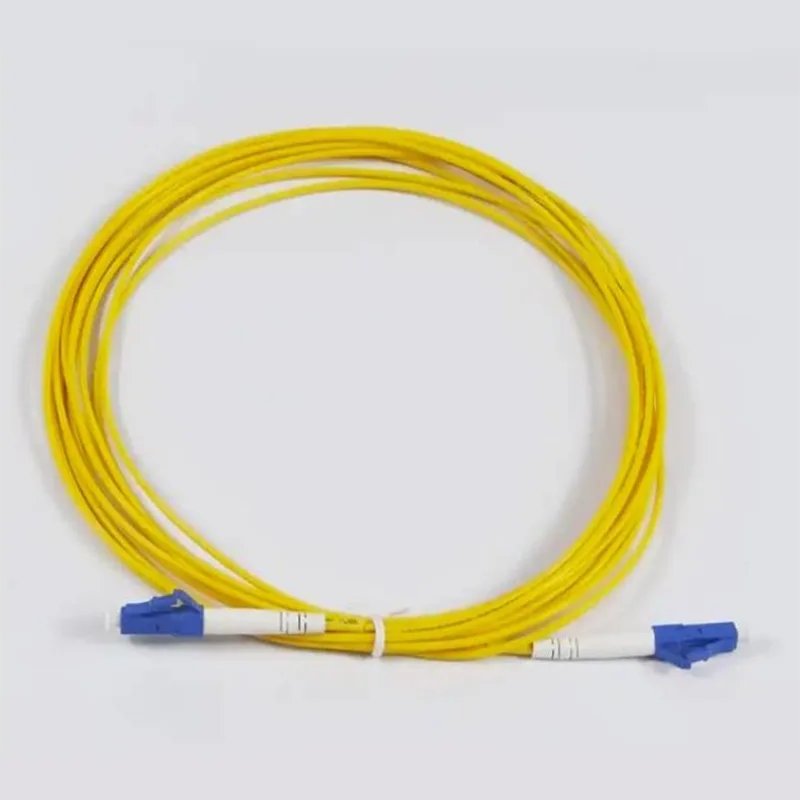

3 mm ronde kabel LC/UPC- LC/UPC patchkabels

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Stuur onderzoek

Productomschrijving

DeOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelszijn essentiële componenten voor glasvezelpatchingomgevingen met hoge dichtheid. Deze patchkabels, vervaardigd door Orientalfiber, een merk onder de Jiangsu Xuben Photoelectric Technology-groep, profiteren van een productiebasis van 15.000 vierkante meter en geavanceerde productieprocessen. Door ervoor te kiezen om deOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelsontvangen netwerkingenieurs een product dat wordt ondersteund door ISO9001- en ISO45001-certificeringen, waardoor betrouwbare prestaties worden gegarandeerd in kritische datacenters en telecommunicatiehubs over de hele wereld.

Technisch ontwerp en signaalintegriteit

De techniek achter deOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelsricht zich op hoge precisie en lage signaalverzwakking. Deze kabels maken gebruik van G657A1 single-mode glasvezel en zijn ontworpen om te voldoen aan de fysieke eisen van moderne kabelgeleiding.

Precisiecomponenten en bouwkwaliteit

LC/UPC-connectoren met hoge precisie: De LC-connectoren met kleine vormfactor zorgen voor een grotere poortdichtheid in switches en patchpanelen. De UPC-lak (Ultra Physical Contact) zorgt voor een retourverlies van ≥50 dB, wat standaard is voor snelle Ethernet-toepassingen.
3,0 mm LSZH-mantel: In tegenstelling tot dunnere 2,0 mm-alternatieven biedt de ronde kabel van 3 mm verbeterde mechanische bescherming. Het Low Smoke Zero Halogen (LSZH)-materiaal zorgt voor veiligheidsnaleving voor installaties binnenshuis, met name bij stijgleiding- en horizontale bekabeling.
Keramische ferrule-technologie: Elke connector is voorzien van een hoogwaardige keramische ferrule die een nauwkeurige uitlijning behoudt gedurende meer dan 800 paringscycli.
Buigongevoeligheid: Met een minimale buigradius van ≥20 mm behouden deze kabels de signaalintegriteit, zelfs wanneer ze door krappe hoeken in drukke serverracks worden geleid.

Veelzijdige industriële toepassingen

De toepassing vanOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelsstrekt zich uit over meerdere sectoren en biedt de stabiele fysieke laag die nodig is voor diensten met hoge bandbreedte.

Enterprise-datacenters en Ethernet-systemen

In de kern van het netwerk verbinden deze patchkabels hogesnelheidstransceivers met distributieframes. Het gele LSZH-jack biedt duidelijke identificatie voor single-mode glasvezelverbindingen, waardoor onderhoud en probleemoplossing eenvoudiger worden.

FTTH en breedbandinfrastructuur

Als primaire keuze voor Fiber-to-the-Home (FTTH)-implementaties maakt de duurzaamheid van de 3 mm-kabel deze geschikt voor verbindingen tussen de optische netwerkterminal (ONT) en de verdeelkast. Het ondersteunt de naadloze levering van video-, data- en spraakdiensten aan eindgebruikers.

Industriële en transportconnectiviteit

Naast standaard IT worden Orientalfiber-producten geïntegreerd in elektriciteitsnetwerken en communicatiesystemen voor spoorwegvervoer. De robuuste constructie van deOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelszorgt ervoor dat ze bestand zijn tegen de trillingen en omgevingsschommelingen die voorkomen in industriële front-endverbindingen.

Veelgestelde vragen (FAQ)

Wat bene de belangrijkste voordelen van de diameter van 3 mm voor deze LC/UPC-patchkabels?

De diameter van 3 mm biedt superieure treksterkte en pletweerstand in vergelijking met dunnere patchkabels. Dit maakt deOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelsmeer geschikt voor backbone- en horizontale bekabeling waarbij de kabel mogelijk aan meer fysieke manipulatie wordt blootgesteld.

Ondersteunt de LC/UPC-connector snelle gegevensoverdracht?
Ja. De LC/UPC-connector is een industriestandaard voor single-mode glasvezeltoepassingen. Met een retourverlies van ≥50 dB en een laag invoegverlies is het volledig compatibel met 10G-, 40G- en 100G Ethernet-toepassingen.

Kunnen deze kabels worden gebruikt in omgevingen met grote temperatuurschommelingen?
DeOrientalfiber 3 mm ronde kabel LC/UPC-LC/UPC patchkabelszijn geschikt voor gebruik tussen -25°C en +65°C, waardoor ze betrouwbaar zijn voor zowel klimaatgecontroleerde datacenters als niet-getemperde telecommunicatiebehuizingen.

Zijn deze patchkabels in de fabriek getest?
Ja, elke eenheid is 100% in de fabriek beëindigd en ondergaat strenge tests om ervoor te zorgen dat deze voldoet aan de gespecificeerde optische en mechanische normen voordat deze aan de klant wordt geleverd.

Sollicitatie:

● Datacenters

● Ethernet-toepassingen

● FTTH-toepassingen

● Backbone-, horizontale en stijgleidingtoepassingen

● Video-, data- en spraakdiensten

● Testapparatuurtoepassingen

Functies:

● Hoge precisieconnector

● UPC&APC eindpolijstmiddel

● SC, LC, allemaal enkele glasvezelconnectoren

● Aangepaste lengte beschikbaar

● 100% in de fabriek beëindigd en getest

● ROHS-compatibel

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelmodus		Enkele modus: ITU-T G657A1
Vezeltelling		Eenvoudig
Golflengte	nm	1310/1550
Invoegverlies	dB	≤0,30
Retour verlies	dB	≥50(UPC)
Diameter van de vezel met strakke buffer	ehm	900
Vezelkleur met strakke buffer		Wit
Kleur kabelmantel		Geel
Materiaal kabelmantel		LSZH
Kabeldiameter	mm	Φ3,0 ±0,20
Lengte	m	3,0 +0,1/-0
Connectortype		LC/UPC (blauw)
Polijstmiddel voor het eindvlak		UPC
Materiaal van de ferrule		Keramiek
Herhaalbaarheid van verbindingen		> 800 keer
Minimale buigradius	mm	≥20
Vezel-/kabelbehoud voldoet	N	50N±2N bij een duur van 5N/s en 120s
Bedrijfstemperatuur	℃	-25℃ ~ +65℃
Opslagtemperatuur	℃	-25℃ ~ +65℃

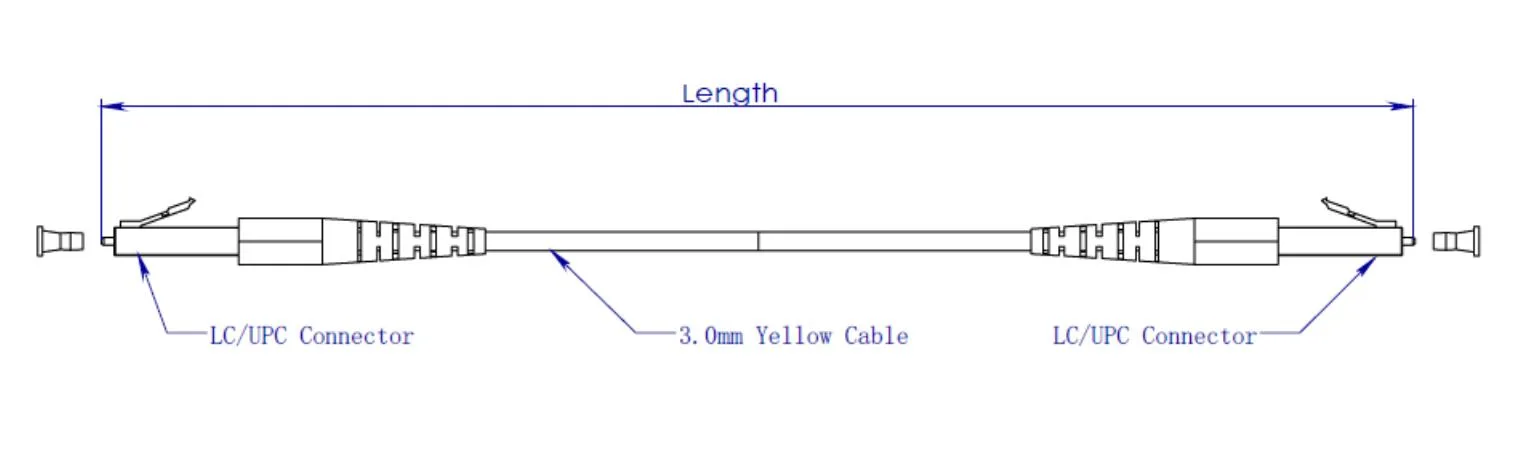

Maattekening:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Kabelconstructie:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Artikelen		Specificaties
Strakke buffervezel	Vezeltelling	1
	Vezeltype	G.657A1
	Vezel kleur	Blauw
	Materiaal	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Strakke buffer Kleur	Wit
Sterkte lid	Materiaal	Polyestergaren
Buitenmantel	Materiaal	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Kleur buitenmantel	Geel
Inktmarkering	Kleur	Zwart

Vezelkenmerk:

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten ten minste in overeenstemming zijn met de ITU-T-aanbeveling G.657A1 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Afgesneden golflengte van de kabel	≤ 1260 nm
Nul-dispersiegolflengte	1300 ~ 1324 nm
Nul-dispersie helling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatische spreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modusvelddiameter @ 1310 nm	8,8±0,4um
Kern/Beklede concentriciteitsfout	≤ 0,5 µm
Diameter van de bekleding	125,0 ± 0,7 µm
Bekleding niet-circulariteit	≤5%
Primaire coatingdiameter	242 ± 7 um
Concentriciteit Primaire coating / coating	≤10 µm
Niet-rondheid van de coating	≤0,7%
Demping met kabelbuigverlies 1 draai 1 straal 10mm 10 windingen 1 straal 15mm	1550 nm ≤Δ0,75dB/km 1625 nm ≤Δ1,5dB/km 1550 nm ≤Δ0,25dB/km 1625 nm ≤Δ1,0dB/km
