Figuur 8 glasvezelkabel

De structuur van figuur 8 glasvezelkabel is om 250 urn optische vezels in een losse buis van hoog modulusmateriaal te stoppen, en de losse buis is gevuld met waterdichte verbinding. Het midden van de kabel is een metalen versterkingskern en de losse buis (en vultouw) wordt rond de centrale versterkingskern gedraaid om een compacte cirkelvormige kabelkern te vormen. De kabelkern is longitudinaal verpakt met een laag plastic gecoate aluminium tape (APL) en geïntegreerd met de staaldraadstrengen in een 8-vormige polyethyleenhuls.

Stuur onderzoek

Productomschrijving

Kenmerken

De gestrande staaldraad heeft een extreem hoge treksterkte, die zelfondersteunende lagen overhead vergemakkelijkt en de installatiekosten verlaagt.

Goede mechanische en temperatuurprestaties

Losse buismateriaal heeft een goede hydrolysebestendigheid en hoge sterkte

Speciale buisvulverbinding zorgen voor een kritieke bescherming van vezels

De volgende maatregelen worden genomen om de kabel te waarborgen:

-Staaldraad gebruikt als lid van de centrale sterkte

-Loos buisvulling, samenstelling

-100% kabelkernvulling

-Apl vochtbarrière

Normen

GYTC8A-kabel voldoet aan de standaard YD/T 1155 en IEC 60794-1.

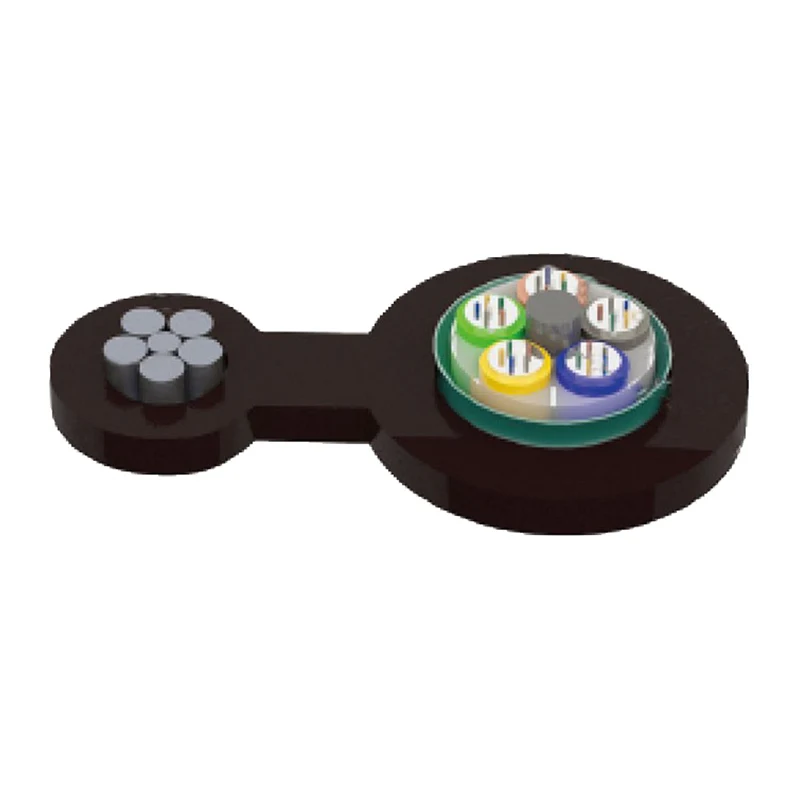

Structuurtekening

1. Gestrande draden

2. PE -schede

3. Vezel

4. Buisvulverbinding

5. losse buis

6. Cable vulverbinding

7. Centrale krachtlid

8. APL

9. PE -schede

Figure 8 Fiber Optic Cable

Technische parameters

Kabeltype (Verhoogd met 2 vezels)	Vezelselling	Buizen	Vulstoffen	Kabelgewicht (ref) (kg/km)	Treksterkte Lange/korte termijn (N)	Verzekering weerstand Lange/korte termijn (N/100 mm)	Buigradius Statisch/dynamisch (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Volgens de diameter van de messenger draadstaaldraad	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Opslag/bedrijfstemperatuur: -40 ℃ -+70 ℃

Optische kenmerken

Vezeltype	Demping （+20 ℃）				Bandbreedte		Numerieke opening	Kabelgrensgolflengte λcc
Vezeltype	@850 nm	@1300 nm	@1310nm	@1550 nm	@850 nm	@1300 nm	Numerieke opening	Kabelgrensgolflengte λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500 mHz · km	≥500 mHz · km	0,200 ± 0,015 al	---
62.5/125 µm	≤3.5db/km	≤1.2db/km	---	---	≥200 mHz · km	≥500 mHz · km	0,275 ± 0,015 al	---

Opmerking:

A. Achtervoegsel XN geeft het glasvezeltype aan

B. De kleurarrangementen van vezels en buis zijn gespecificeerd in de kleuridentificatietabel

C. De kabel mag niet meer dan 6 maanden in de buitenomgeving opslaan om de kabelwijk goede staat te houden

Toepassing: zelfondersteunende antenne

Figure 8 Fiber Optic Cable
