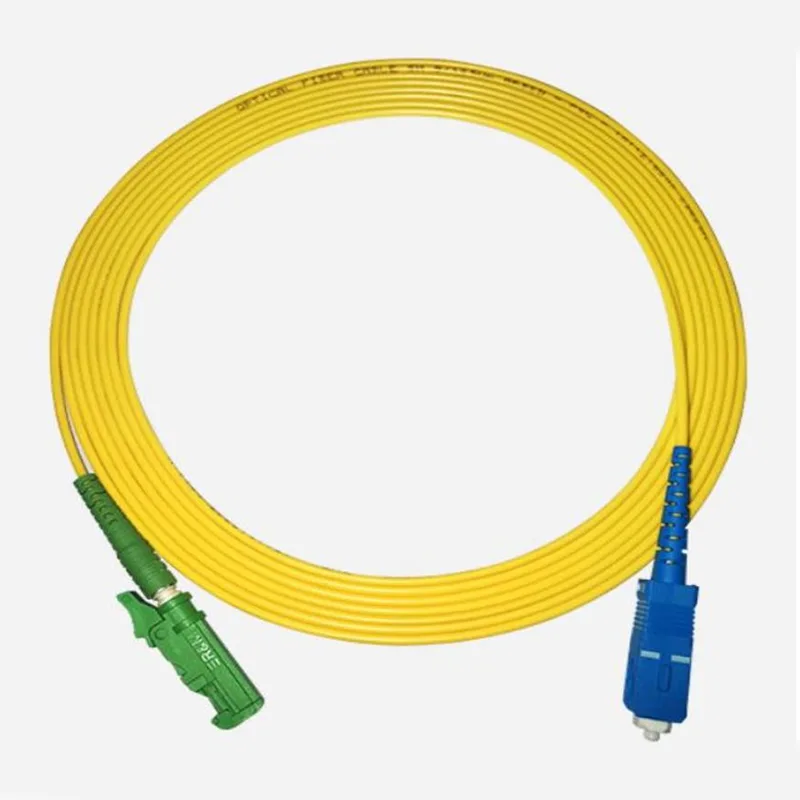

3 mm ronde kabel E2000/APC-SC/UPC-patchkabels

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

Stuur onderzoek

Productomschrijving

De3 mm ronde kabel E2000/APC-SC/UPC-patchkabelsvan Orientalfiber zijn ontworpen om consistente signaalkwaliteit te bieden in verschillende netwerkomgevingen. Met uiterst nauwkeurige connectoren en superieure polijstopties voor het uiteinde (UPC en APC) zijn deze kabels geschikt voor verbindingen met enkele glasvezel en ondersteunen ze SC- en LC-connectoren. Orientalfiber biedt groothandels- en leveranciersopties voor klanten die op zoek zijn naar betrouwbare glasvezeloplossingen.

Toepassingen

Datacenters en serverruimtes
Ethernet-netwerkinstallaties
FTTH-implementatie (Fiber to the Home).
Backbone-, horizontale en stijgleidingbekabeling
Video-, data- en spraakoverdracht
Integratie met testapparatuur en meetsystemen

Belangrijkste kenmerken

Hoge precisie connector voor laag insteekverlies
UPC & APC eindpolijstopties
Ondersteunt SC-, LC- en andere enkele glasvezelconnectoren
Aanpasbare lengtes om aan de projectbehoeften te voldoen
100% fabrieksmatig beëindigd en getest
ROHS-conform voor milieuveiligheid

Technische voordelen

De 3 mm ronde kabel E2000/APC-SC/UPC-patchkabels van Orientalfiber zijn ontworpen volgens strenge productienormen. De kabels behouden stabiele optische prestaties onder uiteenlopende omstandigheden, waardoor signaalverzwakking wordt verminderd en betrouwbare connectiviteit wordt gegarandeerd. Ze zijn geschikt voor zowel binnen- als buitentoepassingen, afhankelijk van het netwerkontwerp.

Waarom kiezen voor Orientalfiber

Als professionalleverancier en fabrikantOrientalfiber biedt end-to-end oplossingen voor glasvezelnetwerken. Met vier fabrieken die optische kabels voor binnen en buiten, ODN-componenten en optische netwerkapparatuur verzorgen, ondersteunt Orientalfiber grootschalige implementaties en engineeringprojecten wereldwijd. Hun kwaliteitscertificeringen, waaronder ISO9001 en ISO45001, weerspiegelen hun toewijding aan precisieproductie en veiligheid op de werkplek.

Installatie & Onderhoud

De 3 mm ronde kabel E2000/APC-SC/UPC-patchkabels zijn klaar voor snelle implementatie. Fabrieksafsluiting zorgt voor een minimale insteltijd, terwijl gepolijste connectoren de signaalreflectie verminderen. Orientalfiber biedt ook richtlijnen voor de juiste routing, behandeling en testen om optimale prestaties gedurende de levensduur van de kabel te behouden.

Veelgestelde vragen

Kan ik aangepaste lengtes bestellen?

Ja, Orientalfiber biedt aanpasbare lengtes om aan uw projectvereisten te voldoen.

Welke connectortypen worden ondersteund?

SC-, LC- en andere connectoren met enkele glasvezel worden ondersteund met zowel UPC- als APC-polijstopties.

Worden deze patchkabels vóór verzending getest?

Ja, elke3 mm ronde kabel E2000/APC-SC/UPC-patchsnoeris 100% in de fabriek beëindigd en getest om betrouwbare prestaties te garanderen.

Neem contact op met Orientalfiber

Voor groothandel, bulkbestellingen of gedetailleerde productspecificaties kunt u contact opnemen met Orientalfiber. Hun professionele team biedt volledige ondersteuning bij inkoop, projectplanning en after-sales service.

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelmodus		Enkele modus: ITU-T G657A1
Vezeltelling		Eenvoudig
Golflengte	nm	1310/1550
Invoegverlies	dB	≤0,30
Retour verlies	dB	≥55(APC) ≥50(UPC)
Diameter van de vezel met strakke buffer	ehm	900
Vezelkleur met strakke buffer		Wit
Kleur kabelmantel		Geel
Materiaal kabelmantel		LSZH
Kabeldiameter	mm	Φ3,0 ±0,20
Lengte	m	3,0 +0,1/-0
Connectortype		SC/APC (groen) SC/UPC (blauw)
Polijstmiddel voor het eindvlak		APC en UPC
Materiaal van de ferrule		Keramiek
Herhaalbaarheid van verbindingen		> 800 keer
Minimale buigradius	mm	≥20
Vezel-/kabelbehoud voldoet	N	50N±2N bij een duur van 5N/s en 120s
Bedrijfstemperatuur	℃	-25℃ ~ +65℃
Opslagtemperatuur	℃	-25℃ ~ +65℃

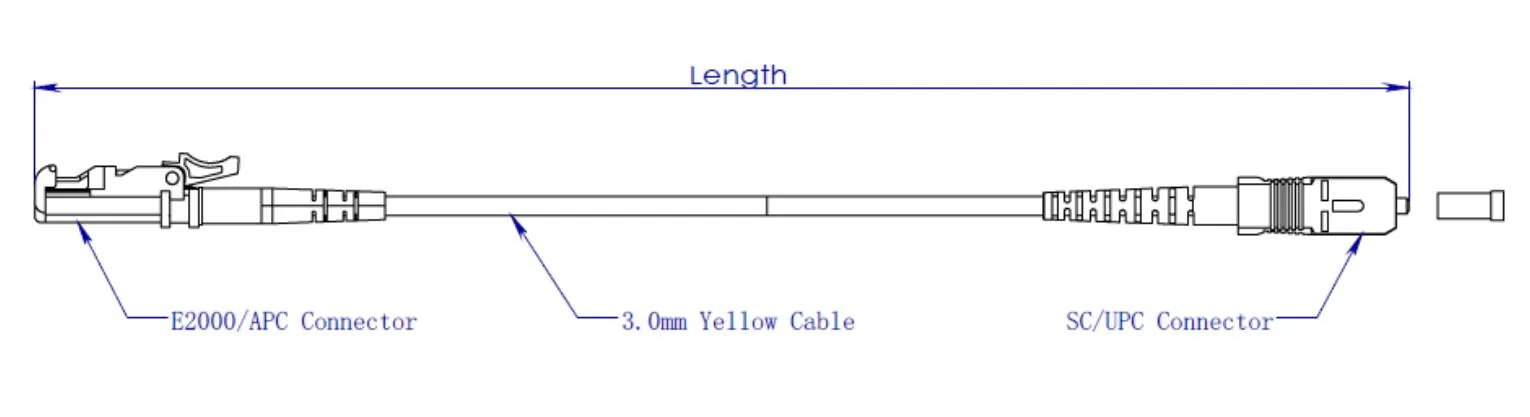

Maattekening:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

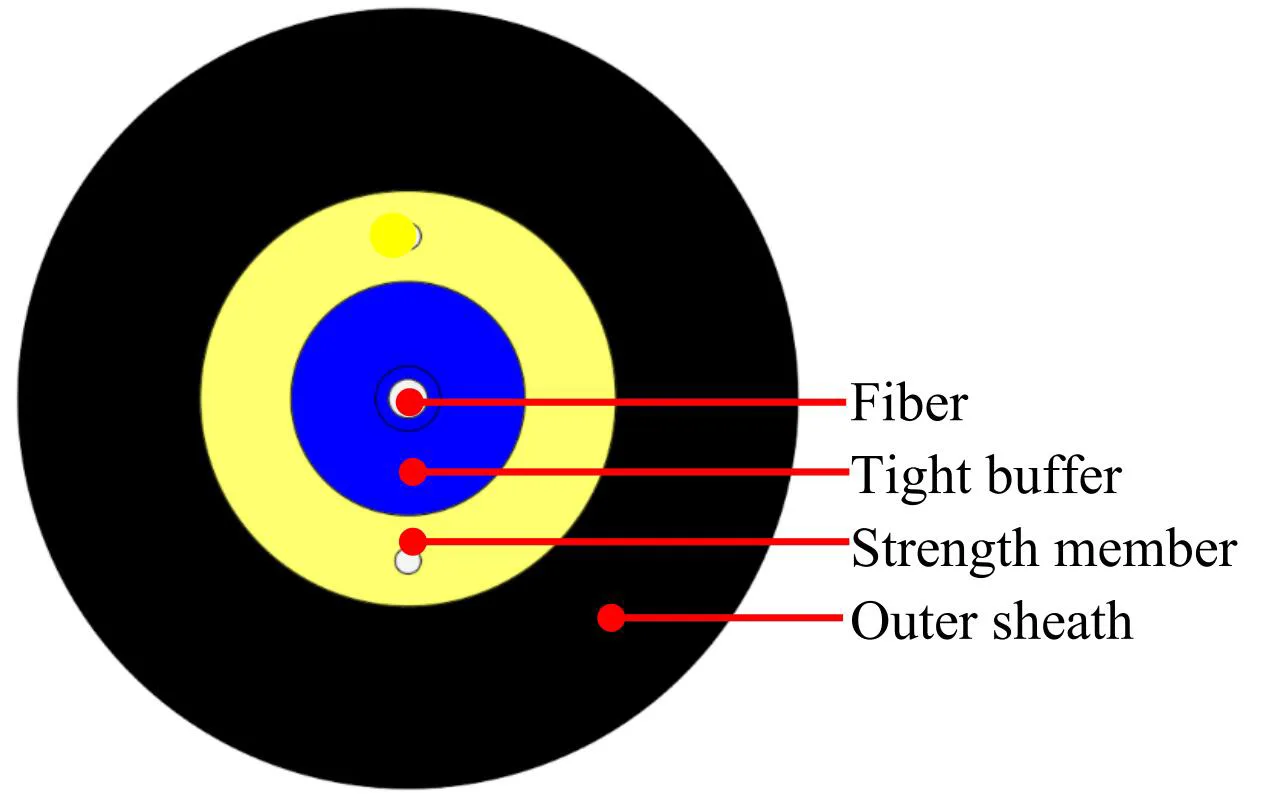

Kabelconstructie:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Artikelen		Specificaties
Strakke buffervezel	Vezeltelling	1
	Vezeltype	G.657A1
	Vezel kleur	Blauw
	Materiaal	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Strakke buffer Kleur	Wit
Sterkte lid	Materiaal	Polyestergaren
Buitenmantel	Materiaal	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Kleur buitenmantel	Geel
Inktmarkering	Kleur	Zwart

Vezelkenmerk:

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten ten minste in overeenstemming zijn met de ITU-T-aanbeveling G.657A1 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Afgesneden golflengte van de kabel	≤ 1260 nm
Nul-dispersiegolflengte	1300 ~ 1324 nm
Nul-dispersie helling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatische spreiding @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modusvelddiameter @ 1310 nm	8,8±0,4um
Kern/Beklede concentriciteitsfout	≤ 0,5 µm
Diameter van de bekleding	125,0 ± 0,7 µm
Bekleding niet-circulariteit	≤5%
Primaire coatingdiameter	242 ± 7 um
Concentriciteit Primaire coating / coating	≤10 µm
Niet-rondheid van de coating	≤0,7%
Demping met kabelbuigverlies 1 draai 1 straal 10mm 10 windingen 1 straal 15mm	1550 nm ≤Δ0,75dB/km 1625 nm ≤Δ1,5dB/km 1550 nm ≤Δ0,25dB/km 1625 nm ≤Δ1,0dB/km
