3 mm ronde kabel E2000/APC- LC/UPC Patch-snoeren

Sollicitatie:● Datacenters● Ethernet -toepassingen● FTTH -toepassingen● Backbone, horizontale en riser applicaties● Video-, gegevens- en spraakservices● Toepassingen van testapparatuurFuncties:● Hoge precisieconnector● UPC & APC End Face Pools● SC, LC, alle connector met één vezel● Aan......

Stuur onderzoek

Productomschrijving

Sollicitatie:

● Datacenters

● Ethernet -toepassingen

● FTTH -toepassingen

● Backbone, horizontale en riser applicaties

● Video-, gegevens- en spraakservices

● Toepassingen van testapparatuur

Functies:

● Hoge precisieconnector

● UPC & APC End Face Pools

● SC, LC, alle connector met één vezel

● Aangepaste lengte beschikbaar

● 100% fabriek beëindigd en getest

● ROHS -conform

Technische specificatie:

Constructies	Eenheid	Beschrijvingen
Vezelmodus		Enkele modus: ITU-T G657A1
Vezelselling		Simplex
Golflengte	nm	1310/1550
Invoegverlies	db	≤0.30
Retournelverlies	db	≥55 (APC) ≥50 (UPC)
Diameter van de vezelbuien	een	900
Dight-buffer vezelkleur		Wit
Kabeljaskleur		Geel
Kabeljasmateriaal		Lszh
Kabeldiameter	mm	Φ3,0 ± 0,20
Lengte	m	3.0 +0.1/-0
Type connector		SC/APC (groen) SC/UPC (blauw)
Eindface Pools		APC en UPC
Ferrule materiaal		Keramisch
Herhaalbaarheid van verbinding		> 800 keer
Minimale buigradius	mm	≥20
Vezel/kabelbehoud	N	50n ± 2n bij 5n/s 120s duur
Bedrijfstemperatuur	℃	-25 ℃ ~ +65 ℃
Opslagtemperatuur	℃	-25 ℃ ~ +65 ℃

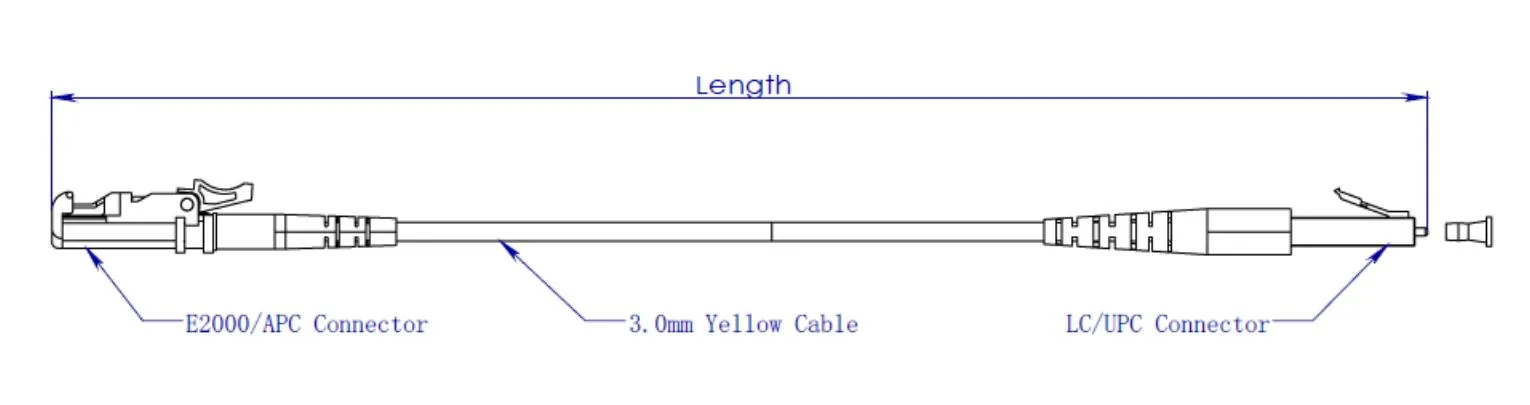

Dimensionale tekening:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

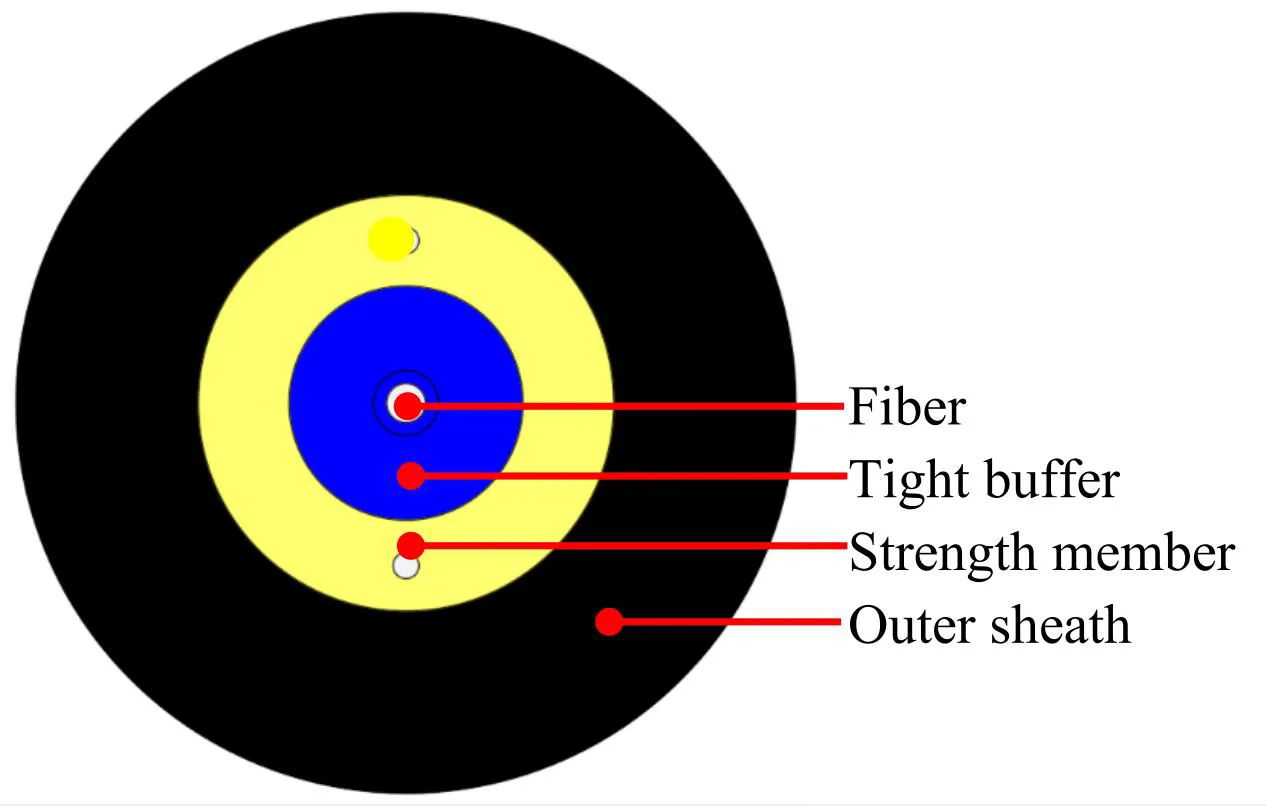

Kabelconstructie:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Items		Specificaties
Strakke buffervezel	Vezelselling	1
	Vezeltype	G.657A1
	Vezelkleur	Blauw
	Materiaal	Lszh
	Diameter	Φ0,9 ± 0,05 mm
	Strakke bufferkleur	Wit
Krachtlid	Materiaal	Polyestergaren
Buitenste schede	Materiaal	Lszh
	Diameter	Φ3,0 ± 0,2 mm
	Buitenste kleurkleur	Geel
Inktmarkering	Kleur	Zwart

Vezelkenmerken:

Alle kenmerken van de kabelvezel (vezel van afgewerkte kabel) moeten tenminste zijn in overeenstemming met de ITU-T-aanbeveling G.657A1 en moeten als volgt zijn.

Item	Specificatie
Vezeltype	Enkele modus
Vezelmateriaal	Gedoteerd silica
Verzwakkingscoëfficiënt @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelgrensgolflengte	≤ 1260 nm
Nul-dispersie golflengte	1300 ~ 1324 nm
Zero-dispersie helling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatische dispersie @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus velddiameter @ 1310 nm	8,8 ± 0,4um
Kern / beklede concentriciteitsfout	≤ 0,5 één
Bekleding diameter	125,0 ± 0,7 één
Niet-circulariteit bekleding	≤5%
Primaire coatingdiameter	242 ± 7 One
Concentriciteit Primaire coating / coating	≤10 µm
Niet-circulariteit coaten	≤0,7%
Verzwakking met kabelbuigverlies 1 draai 1 straal 10 mm 10 beurten 1 straal 15 mm	1550nm ≤δ0,75db/km 1625nm ≤δ1.5db/km 1550nm ≤δ0,25db/km 1625nm ≤δ1.0db/km
