Productomschrijving

1x12/1 × 24 PLC Splitter Steel Tube-pakket 60x12x4 en 80x20x4mm, met 900 μm losse buis 1.0+0,1/-0 m, SC/APC-connector.

Prestatiespecificaties:

Parameters	Symbool	Specificaties		Eenheid
Kanaalnummer	Ch	1 × 12	1 × 24
Werkgolflengte		1260 ~ 1650		nm
Testgolflengte		1310/1550		nm
Spectrale verhouding		8.333%	4.166%	%
Invoegverlies1	IL	≤12.5	≤16.0	db
Uniformiteit	Uni	≤1.2	≤1,6	db
Polarisatieafhankelijk verlies	Pdl	≤0,35	≤0,40	db
Retournelverlies	RL	≥55		db
Directiviteit2	Richt	≥55		db
Input Optic Power invoeren	P	100		MW
Vezeltype		ITU-T G657 A1 Vezel
Staarttype		Alle poort ： Wit van 900 μm losse buis
Invoerlengte		1.0 +0.1/-0		m
Outputlengte		1.0 +0.1/-0		m
Aansluiting		Alle poort ： SC/APC
Kabelwerk		1x12 PLC ： In 、 1、2…… 11 、 12 1x24 PLC ： In 、 1、2 ...… 23 、 24
Pakketdimensie (L) × (W) × (H)	Pkg	1x12 PLC: 60x12x4 1x24 PLC: 80x20x6		mm
Werktemperatuur	Bovenkant	-40 ~ +85		℃
Opslagtemperatuur	TST	-40 ~ +85		℃

*Opmerkingen: 1. Alle invoegverlieswaarden omvatten het verlies van de connector.

Schetskaart:

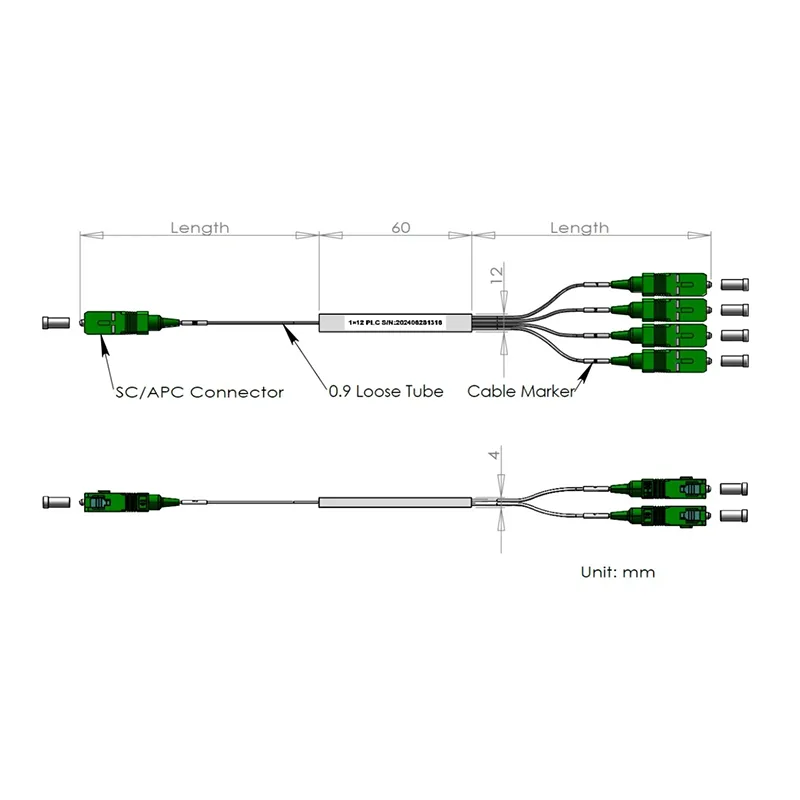

1x12 plc splitter

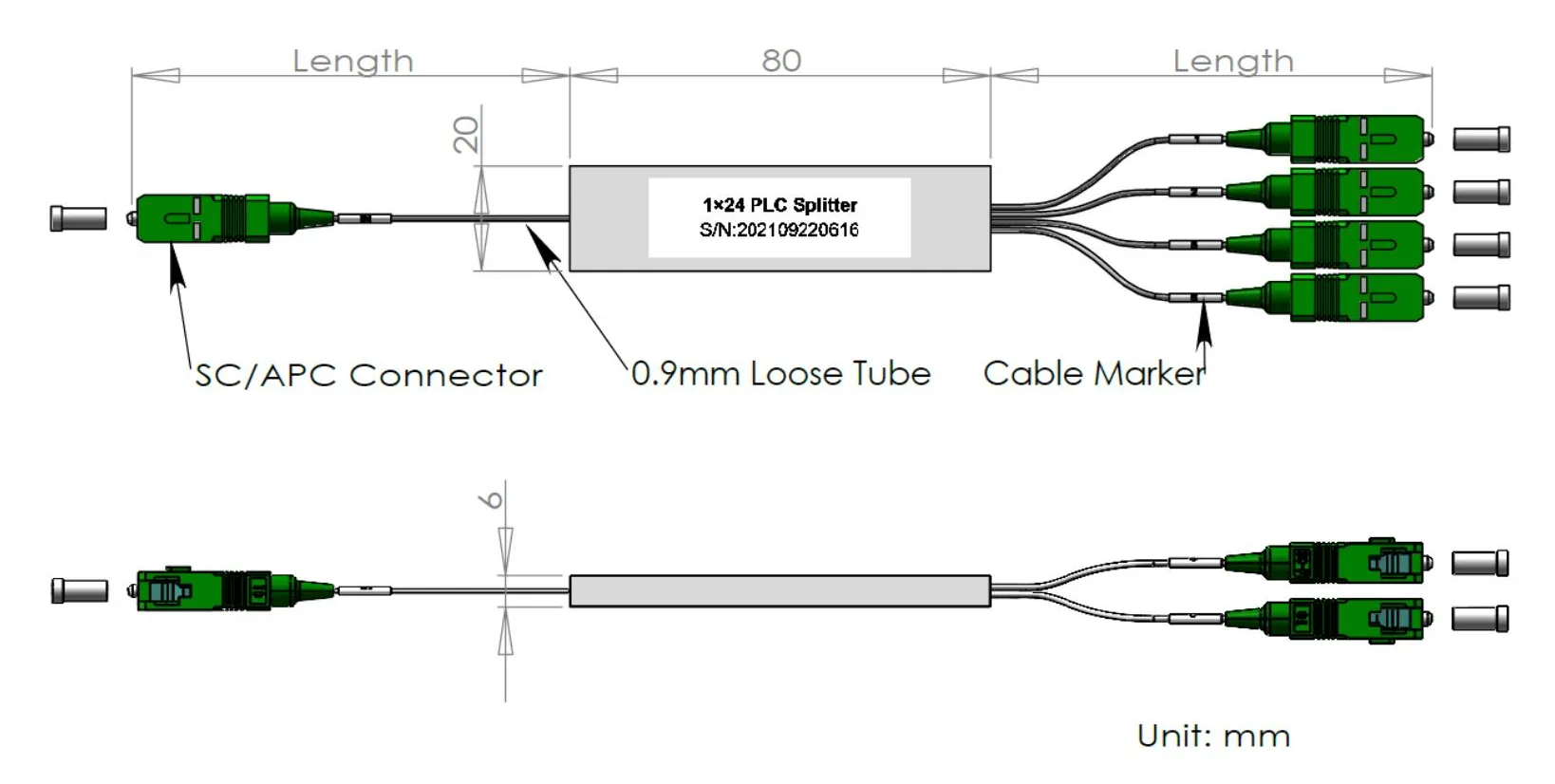

1x24 plc splitter

Testrapport:

1. Testrapport met exacte waarden die moeten worden opgenomen in de verpakking.

Voorbeeldrapport: 1x12 mini 0,9 mm PLC splitter -gegevensblad

Bedrijfsgolflengte (nm)	1260-1650	Geïnspecteerde datum	2024/11/30
P/N:	1x12-0,9-in-1,0 m-uit 1,0 m-scapc	ZONDE:	21113000001
Vezeltype	G657A2	Vezellengte (M)	In ≥ 1,0 m/uit> 1,0 m
Type connector	SCIAPC	Pakketdimensie (mm)	60x12x4
Opslagtemperatuur	-40 ~+85 ℃	Bedrijfstemperatuur	-40 ~+85 ℃

ltem	De (db)		PDL (DB)		RL (DB)
Golflengte (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Poort 1	12.43	12.38	0.14	0.07	Doorgang	Doorgang
Poort 2	12.24	12.35	0.16	0.06	Doorgang	Doorgang
Poort 3	12.22	12.20	0.12	0.07	Doorgang	Doorgang
Poort 4	12.30	12.24	0.04	0.04	Doorgang	Doorgang
Poort 5	12.24	12.25	0.11	0.05	Doorgang	Doorgang
Poort 6	12.35	12.29	0.11	0.01	Doorgang	Doorgang
Poort 7	12.42	12.44	0.21	0.11	Doorgang	Doorgang
Poort 8	12.23	12.18	0.11	0.01	Doorgang	Doorgang
Poort 9	12.27	12.19	0.21	0.10	Doorgang	Doorgang
Poort 10	12.38	12.17	0.02	0.04	Doorgang	Doorgang
Poort 11	12.29	12.21	0.11	0.06	Doorgang	Doorgang
Poort 12	12.42	12.27	0.08	0.07	Doorgang	Doorgang
Invoeren	NA				NA
Maximaal	12.43	12.44	0.21	0.11	Nvt
Min.	12.22	12.18	0.04	0.01	Nvt
Gemiddeld	12.30	12.29	0.13	0.05	NA
Uniformiteit (≤0,8db)	0.21	0.27	Directiviteit (DB)		> 55

Hottags: 1*12 1*24 plc splitter
